關于超大數組問題：
本實驗用的編譯器是xc16-gcc.exe,集成開發環境是MPLAB IDE v8.92，當前的編譯器配置如下：
-g -Wall -mlarge-code -mlarge-data -Os -fno-ivopts
如下圖：

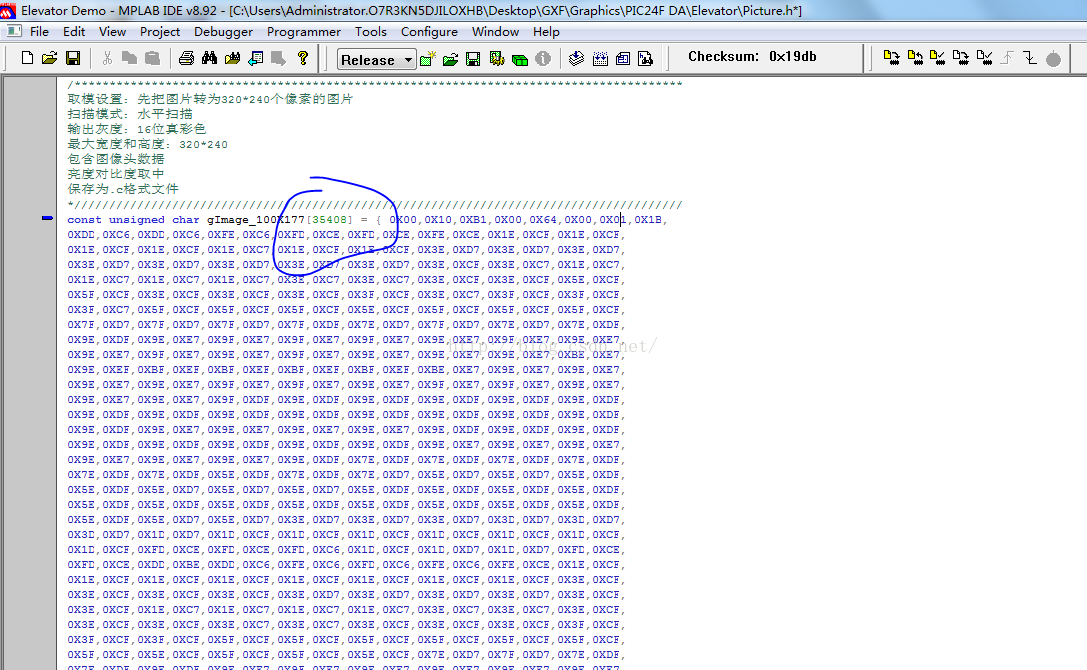

其中這里有一個超大的數組：

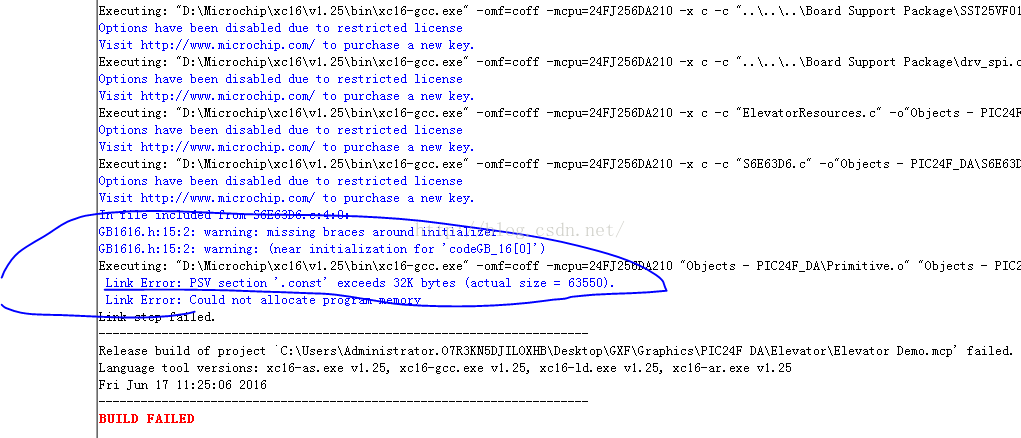

這時候編譯會有這樣的一個錯誤：

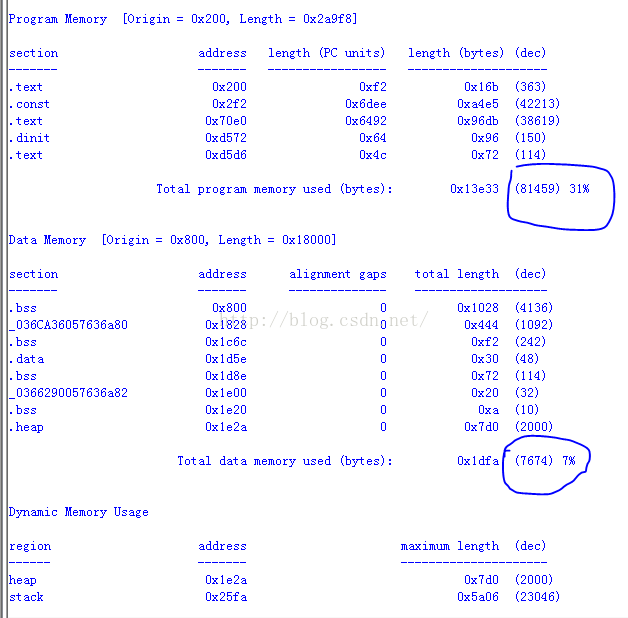

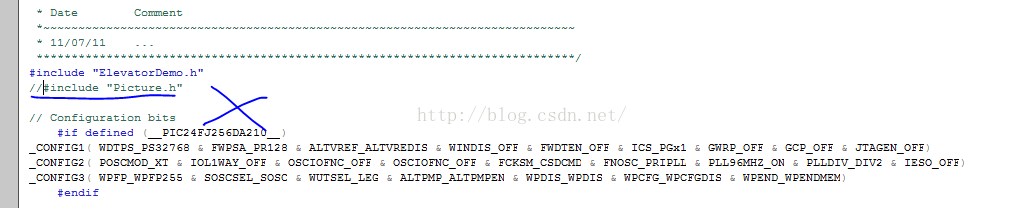

從提示可以知道，這是一個數據超出的錯誤，但是這里是超出了數據段，而不是說超出了芯片的flash，我們可以這樣查看是否超過了flash，去掉這個數組編譯看看占用了多少flash，如下：

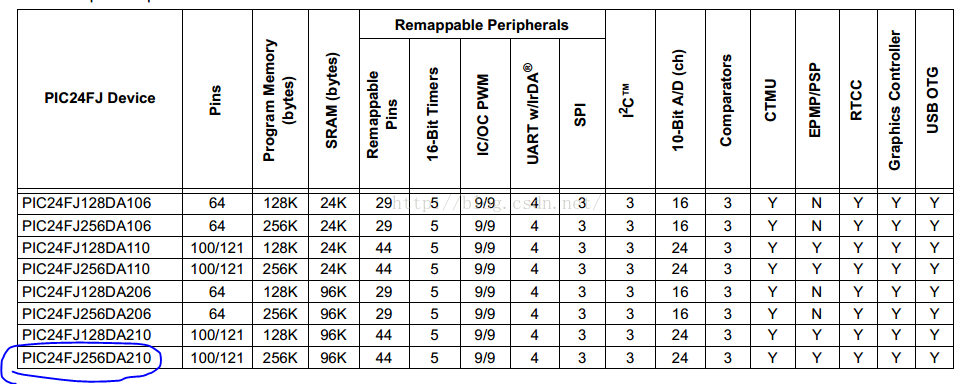

也就是說占用的flash空間是：81459+7674=89133，但是單片機的flash卻是這樣的：
所以即是加上數組的35408也是124541并沒有超出flash，所以這個錯誤完全是編譯器的問題，從網上收到這個文章：
http://electronics.stackexchange.com/questions/25878/epmp-on-pic24fj128da210

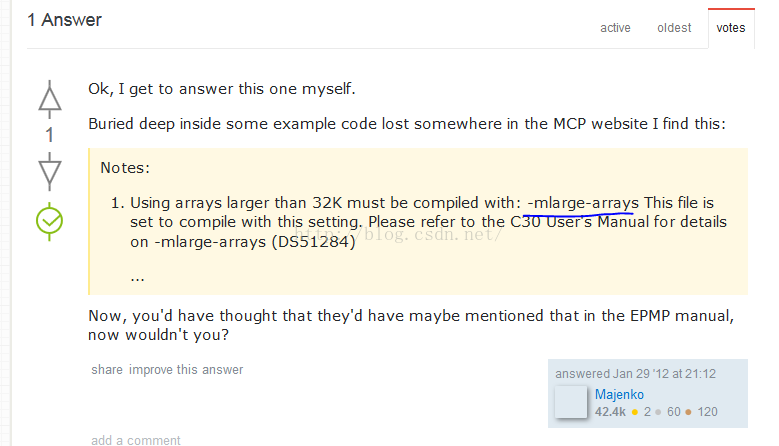

其中有關鍵的提示：
所以這里增加-mlarge-arrays這個編譯命令，如下：

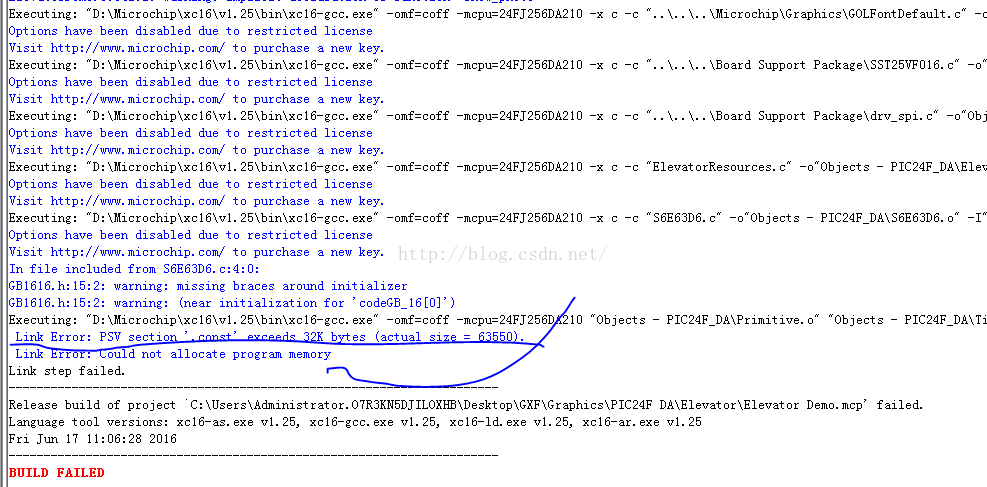

這時候的編譯結果如下所示：
從網上找到這個辦法：
http://www.microchip.com/forums/m621857.aspx

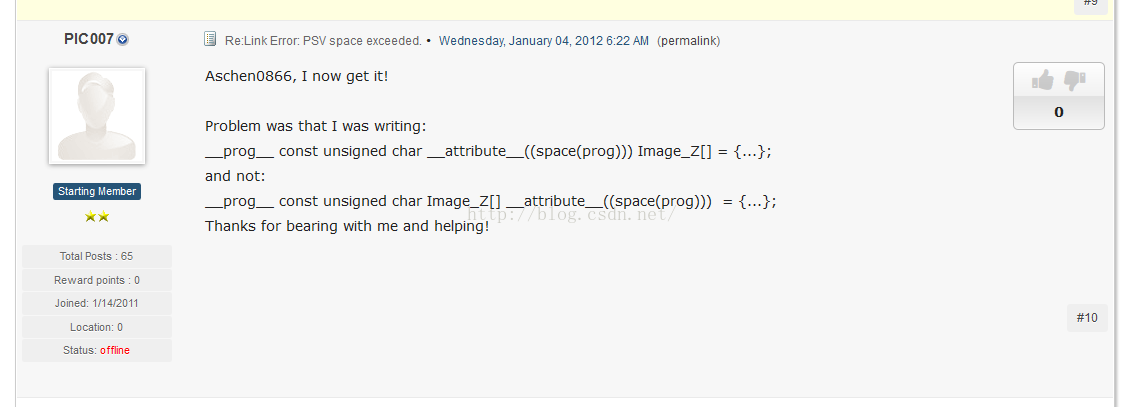

其中的關鍵的地方是這樣的：

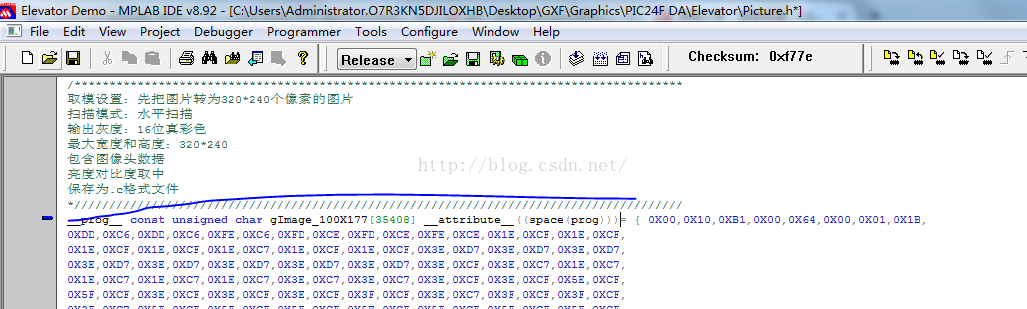

在文件中修改如下：

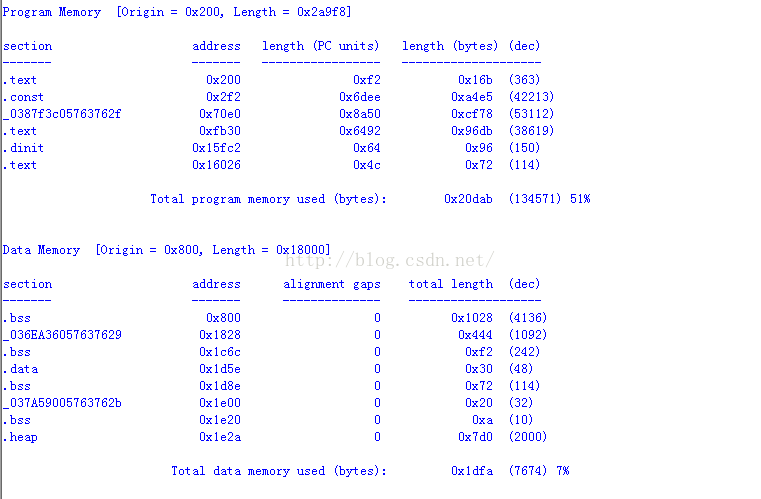

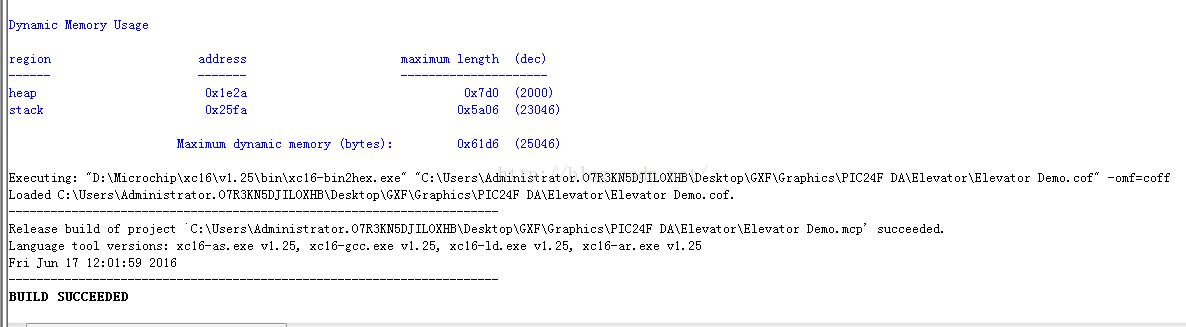

這時候編譯結果如下：
編譯成功了，要說明的是，如果數組再增大到一定的程度，如下

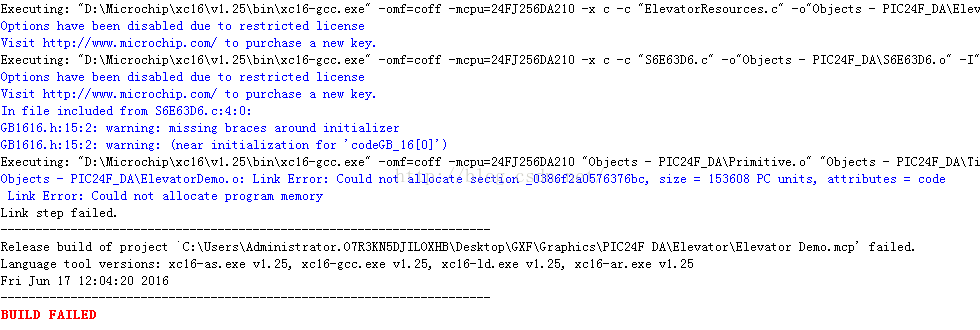

這時候又會出現新的錯誤，本人決定去弄一張更小的圖片吧，不要那么大的圖片了，所以這個錯誤將不再深究，錯誤如下：
從這里看，或許真的是因為溢出flash了
注意：上面只是說明了怎么裝數據，并沒有說明怎么使用數據，下面的函數給出了一個怎么使用這個數組數據的說明：
void show_photo(unsigned short int StartX, unsigned short int StartY, __prog__ unsigned char *BmpAddress)
{
__prog__ HEADCOLOR *BmpHeadr;
unsigned short int Width, Height,Column,row;
__prog__ unsigned char *BmpData;
BmpHeadr = (__prog__ HEADCOLOR *)BmpAddress;
Width = BmpHeadr->w; //177
Height = BmpHeadr->h; //100
BmpData = (__prog__ unsigned char *)(BmpAddress + sizeof(HEADCOLOR)); //sizeof表示該數組內存的多少 單位是字節 算出像素數據在數組中的偏移
LCD_SetPos(StartX,StartX+Width-1,StartY,StartY+Height-1);

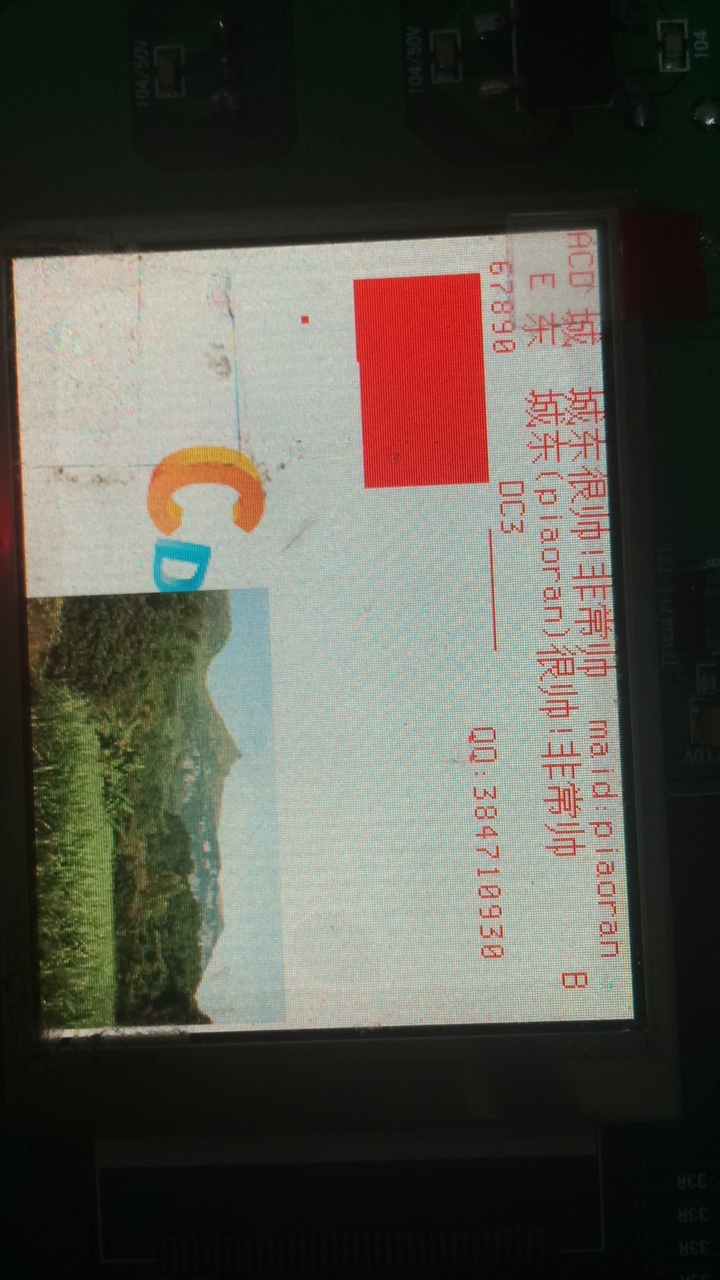

for(Column=0;Column for(row=0;row Write_Data(*(__prog__ unsigned short int *)BmpData); BmpData +=2; } } } 一定要注意這時候使用的是__prog__類型，而不是const類型 下面是這個函數的調用方法： show_photo(0,0,gImage_100X177); 這個數組的定義是這樣的： __prog__ unsigned char gImage_100X177[35408] __attribute__((space(prog)))= { 0X00,0X10,0XB1,0X00,0X64,0X00,0X01,0X1B, 0XDD,0XC6,0XDD,0XC6,0XFE,0XC6,0XFD,0XCE,0XFD,0XCE,0XFE,0XCE,0X1E,0XCF,0X1E,0XCF, 0X1E,0XCF,0X1E,0XCF,0X1E,0XC7,0X1E,0XCF,0X1E,0XCF,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7, 0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XD7,0X3E,0XCF,0X3E,0XC7,0X1E,0XC7, 0X1E,0XC7,0X1E,0XC7,0X1E,0XC7,0X3E,0XC7,0X3E,0XC7,0X3E,0XCF,0X3E,0XCF,0X5E,0XCF, 0X5F,0XCF,0X3E,0XCF,0X3E,0XCF,0X3E,0XCF,0X3F,0XCF,0X3E,0XC7,0X3F,0XCF,0X3F,0XCF, 0X3F,0XC7,0X5F,0XCF,0X5F,0XCF,0X5F,0XCF,0X5E,0XCF,0X5F,0XCF,0X5F,0XCF,0X5F,0XCF, 現在我們可以看看實驗效果了：
