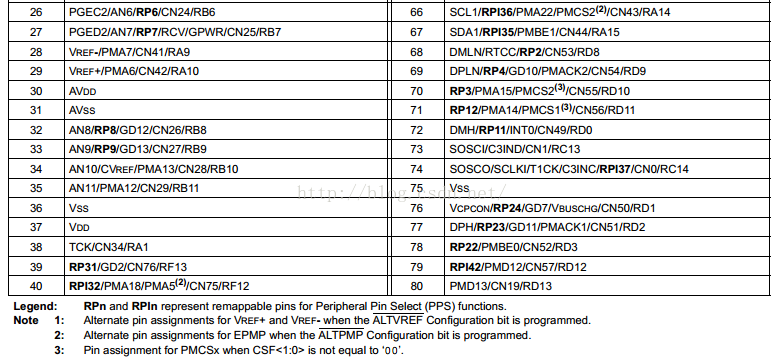

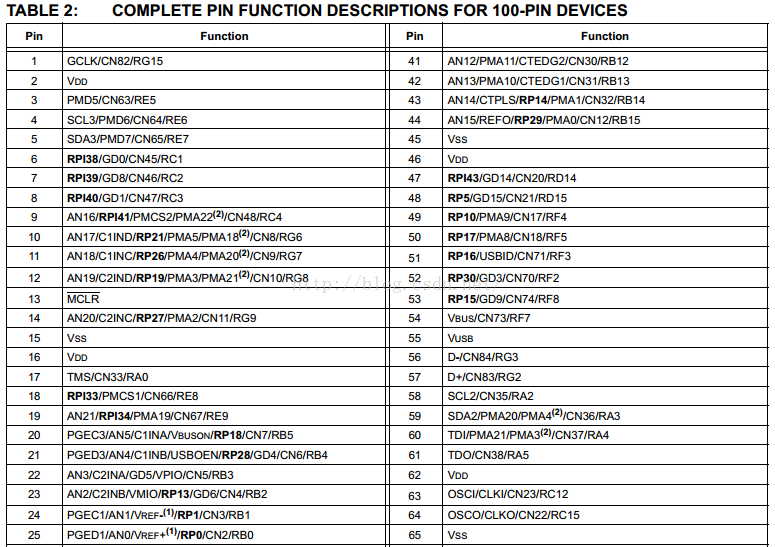

我們可以在手冊上看到管腳分布表：
和管腳映射有關的是：RP0~RP31(雙向映射，既能夠做輸出映射也能夠作為輸入映射)，共32個管腳
RPI32~RPI43(只能夠作為輸入映射，不能夠作為輸出映射)，共12個管腳
擁有映射功能的一共是44個管腳

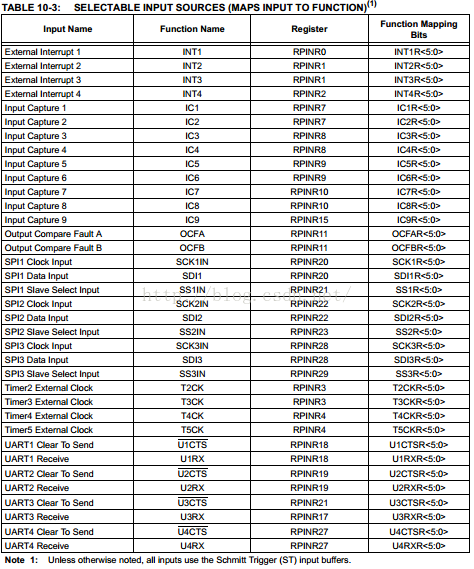

對于輸入方向的映射方法是這樣的：
RPINR0~RPINR27這些寄存器中的[5:0]和[13:8]都對應著某個功能要映射到的RPINR[n]管腳，比如RPINR0[13:8]就對應著INT1（外部中斷1）要映射到的管腳數，如果RPINR0[13:8]=0，那么RP0就映射給了中斷1，也就是說功能是定死的，但是這個功能要映射到哪個管腳是可以配置的

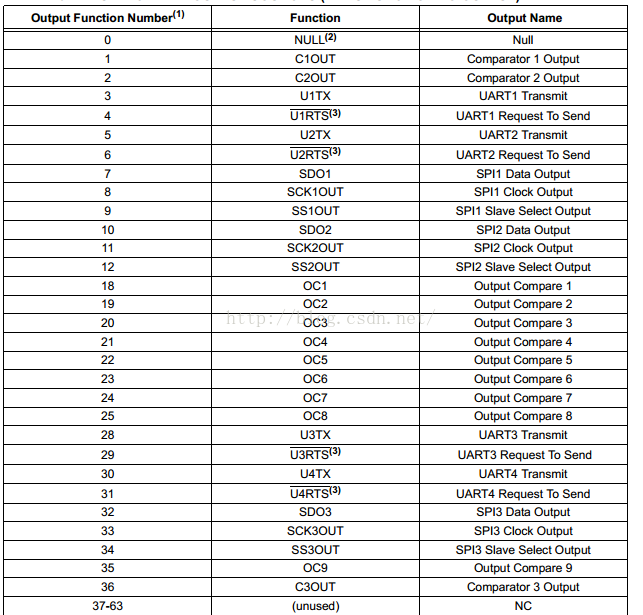

輸出映射的方法和輸入映射的方法恰恰相反，對于輸出來說，管腳是定死的，但是這個管腳的功能是可以配置的，功能如下：

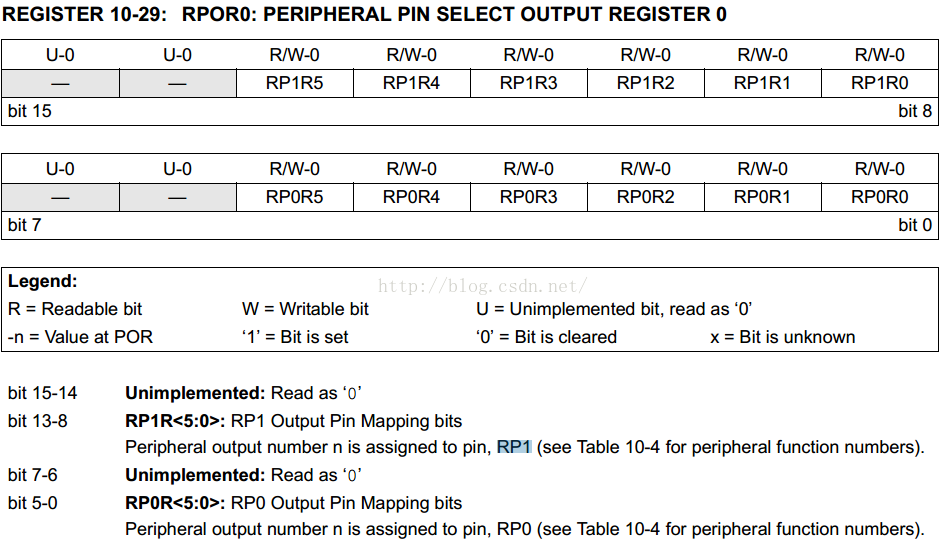

而那個管腳要配置那個功能是通過RPOR0~RPOR15這16個寄存器來配置的，寄存器結構和輸入映射方法類似，比如RPOR0[13:8]確定RP1這個管腳的功能，而RPOR0[5:0]確定RP0這個管腳的功能，一共16個寄存器也就能夠配置32個管腳，剛剛夠用，RPOR0定義如下：
