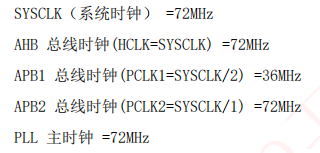

一、系統初始化函數執行完畢各時鐘的狀態
二、三類（總線上的）時鐘函數
2.1、外設時鐘使能函數
void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState);
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewStat e);
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewStat e);
此3 個時鐘使能函數也是 STM32 的 3 條總線。
STM32 外設都是掛接在 AHB 和 APB 總線上。比如 GPIO 外設它是掛接在 APB2 總線上。
外設時鐘使能函數有兩個形參，第一個是你所使用的外 設所掛接的時鐘 ，第 二個是選擇你用的外設時 鐘使能還是失能 。
如我們要使能端口 GPIOB，那么第 一個傳遞的參數是：RCC_APB2Periph_GPIOB 宏。
第二個傳遞的參數是 ENABLE 使能。
從第一個參數名來看也非常好理解
RCC 表示復位和時鐘控制器，
APB2 表示 GPIOB 是掛接在 APB2 總線上，
Periph 表示外設，后面的 GPIOB 表示我們使能的 是 GPIOB 端口。第二個參數 ENABLE 表示使能。
2.1.2、其他時鐘源
void RCC_HSICmd(FunctionalState NewState); // 內部高速時鐘
void RCC_LSICmd(FunctionalState NewState); // 內部低速時鐘
void RCC_PLLCmd(FunctionalState NewState); // 主時鐘
void RCC_RTCCLKCmd(FunctionalState NewState);//實時時鐘
這些函數都是用來使能相應的時鐘源，比如我們要使能 PLL 時鐘，那么就調 用 RCC_PLLCmd 函數，函數有一個形參，和前面外設時鐘的第二個參數一樣，如 果為 ENABLE 表示使能，DISABLE 表示失能。
2.2、時鐘源和倍頻因子配置函數
設置 HSE 作為系統時鐘源，那么調用的函數就是
RCC_SYSCLKConfig(RCC_SYSCLKSource_HSE);//配置時鐘源為 HSE
APB1 的時鐘頻率是 HCLK 的 2 分頻
RCC_PCLK1Config(RCC_HCLK_Div2);//設置低速 APB1 時鐘（PCLK1）
2.3、外設復位函數
void RCC_APB1PeriphResetCmd(uint32_t RCC_APB1Periph, FunctionalState NewStat e);
void RCC_APB2PeriphResetCmd(uint32_t RCC_APB2Periph, FunctionalState NewStat e);
在 STM32F10x 高容量的芯片中沒有 RCC_AHBPeriphResetCmd 函數。這類函數 與外設時鐘使能函數用法一樣，只不過外設時鐘使能函數是用于使能 外設時鐘，而這類函數是用于外設復位，從函數名也可以區分出來。
三、配置函數
void RCC_PLLConfig(uint32_t RCC_PLLSource, uint32_t RCC_PLLMul);
第一個參數是 PLL 時鐘源選擇我們例程中采用的都是 HSE 作為 PLL 的時 鐘源，可以設置為 RCC_PLLSource_HSE_Div1/RCC_PLLSource_HSE_Div2。
第二個 參數就是倍頻因子值（RCC_PLLMul_2~RCC_PLLMul_16）。
未修改系統時鐘時，系統初始化后默認時鐘為72M

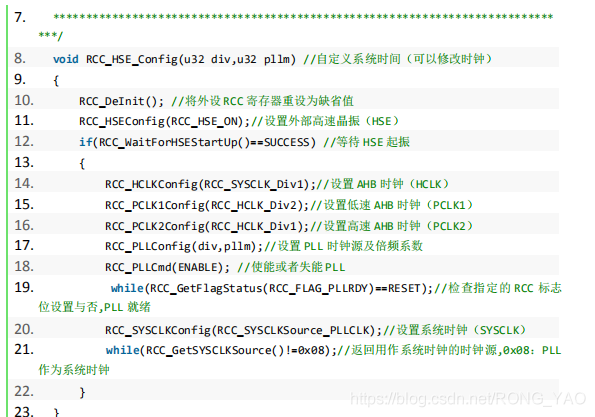

RCC_HSE_Config(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);
讓系統時鐘為 36M，只需要將參數值修改
RCC_HSE_Config(RCC_PLLSource_HSE_Div2,RCC_PLLMul_9);
此時修改的是 div 這個參數值，此參數用來對 HSE 時鐘分頻系數設置，從時 鐘樹可知，HSE 可以直接流入到 PLLSRC，還可以經過 2 分頻后給 PLLSRC。它的 取值為 RCC_PLLSource_HSE_Div1 或 RCC_PLLSource_HSE_Div2。
