一、簡介

本文介紹如何使用STM32控制LED，含亮、滅、定時亮、亮度取反四種模式。

本文IO口使用PB12。

二、實驗平臺

庫版本：STM32F10x_StdPeriph_Lib_V3.5.0

編譯軟件：MDK4.53

硬件平臺：STM32開發板

仿真器：JLINK

三、版權聲明

博主：甜甜的大香瓜

聲明：喝水不忘挖井人，轉載請注明出處。

原文地址：http://blog.csdn.NET/feilusia

聯系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜單片機之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘寶店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、實驗前提

在進行本文步驟前，請先閱讀并實現以下博文：

1、《STM32之系統滴答定時器》：http://blog.csdn.net/feilusia/article/details/52835711

五、實驗步驟

1、編寫并添加LED驅動

1）編寫驅動GUA_Led.c（存放在“……HARDWARE”）

//******************************************************************************

//name:             GUA_Led.c

//introduce:        Led驅動

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.12.29

//******************************************************************************

#include "stm32f10x.h"

#include "GUA_Led.h"

#include "GUA_SysTick.h"

/*********************內部函數************************/

static void GUA_Led_PowerOnOff_Init(void);

//******************************************************************************

//name:             GUA_Led_PowerOnOff_Init

//introduce:        電源指示燈初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.12.29

//******************************************************************************

static void GUA_Led_PowerOnOff_Init(void)

{

//IO結構體

GPIO_InitTypeDef GPIO_InitStructure;

//時鐘使能

RCC_APB2PeriphClockCmd(GUA_LED_POWERONOFF_RCC, ENABLE);

//開關機led的IO配置

GPIO_InitStructure.GPIO_Pin = GUA_LED_POWERONOFF_PIN;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GUA_LED_POWERONOFF_PORT, &GPIO_InitStructure);

}

//******************************************************************************

//name:             GUA_Led_Set

//introduce:        香瓜點燈驅動

//parameter:        nGUA_Led_Port：IO端口

//                  nGUA_Led_Pin：IO引腳

//                  nGUA_Led_Mode：IO模式

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.12.29

//******************************************************************************

void GUA_Led_Set(GPIO_TypeDef* nGUA_Led_Port, GUA_U16 nGUA_Led_Pin, GUA_U8 nGUA_Led_Mode)

{

switch(nGUA_Led_Mode)

{

//滅

case GUA_LED_MODE_OFF:

{

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_OFF);

break;

}

//亮

case GUA_LED_MODE_ON:

{

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_ON);

break;

}

//先亮后滅

case GUA_LED_MODE_FLASH:

{

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_ON);

GUA_Delay_Us(1000000);

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_OFF);

break;

}

//取反

case GUA_LED_MODE_TOGGLE:

{

//如何當前亮，則滅

if(GPIO_ReadInputDataBit(nGUA_Led_Port, nGUA_Led_Pin) == GUA_LED_ON)

{

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_OFF);

}

//如何當前滅，則亮

else

{

GPIO_WriteBit(nGUA_Led_Port, nGUA_Led_Pin, GUA_LED_ON);

}

break;

}

//其他

default:break;

  }

}

//******************************************************************************

//name:             GUA_Led_Init

//introduce:        LED初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.12.29

//******************************************************************************

void GUA_Led_Init(void)

{

//電源指示燈初始化

GUA_Led_PowerOnOff_Init();

}

2）編寫驅動頭文件GUA_Led.h（存放在“……HARDWARE”）

//******************************************************************************

//name:             GUA_Led.h

//introduce:        Led驅動

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.12.29

//******************************************************************************

#ifndef _GUA_LED_H_

#define _GUA_LED_H_

/*********************頭文件************************/

#include "stm32f10x.h"

/*********************宏定義************************/

#ifndef GUA_U8

typedef unsigned char GUA_U8;

#endif

#ifndef GUA_8

typedef signed char GUA_8;

#endif

#ifndef GUA_U16

typedef unsigned short GUA_U16;

#endif

#ifndef GUA_16

typedef signed short GUA_16;

#endif

#ifndef GUA_U32

typedef unsigned long GUA_U32;

#endif

#ifndef GUA_32

typedef signed long GUA_32;

#endif

#ifndef GUA_U64

typedef unsigned long long GUA_U64;

#endif

#ifndef GUA_64

typedef signed long long GUA_64;

#endif

//電源指示燈引腳

#define GUA_LED_POWERONOFF_PORT               GPIOB

#define GUA_LED_POWERONOFF_PIN                GPIO_Pin_12

#define GUA_LED_POWERONOFF_RCC                RCC_APB2Periph_GPIOB

//Modes

#define GUA_LED_MODE_OFF 0x00

#define GUA_LED_MODE_ON 0x01

#define GUA_LED_MODE_FLASH 0x02

#define GUA_LED_MODE_TOGGLE 0x04

//LED亮滅

#define GUA_LED_ON Bit_SET

#define GUA_LED_OFF Bit_RESET

/*********************外部函數************************/

void GUA_Led_Set(GPIO_TypeDef* nGUA_Led_Port, GUA_U16 nGUA_Led_Pin, GUA_U8 nGUA_Led_Mode);

extern void GUA_Led_Init(void);

#endif

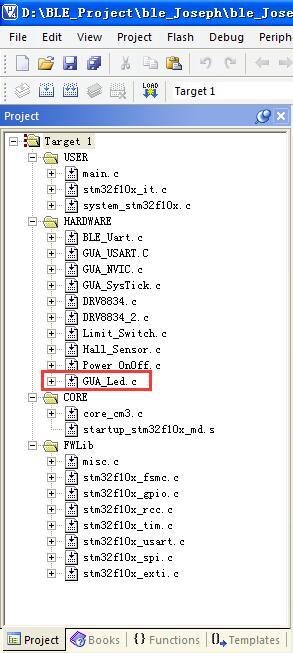

3）工程中添加GUA_Led.c

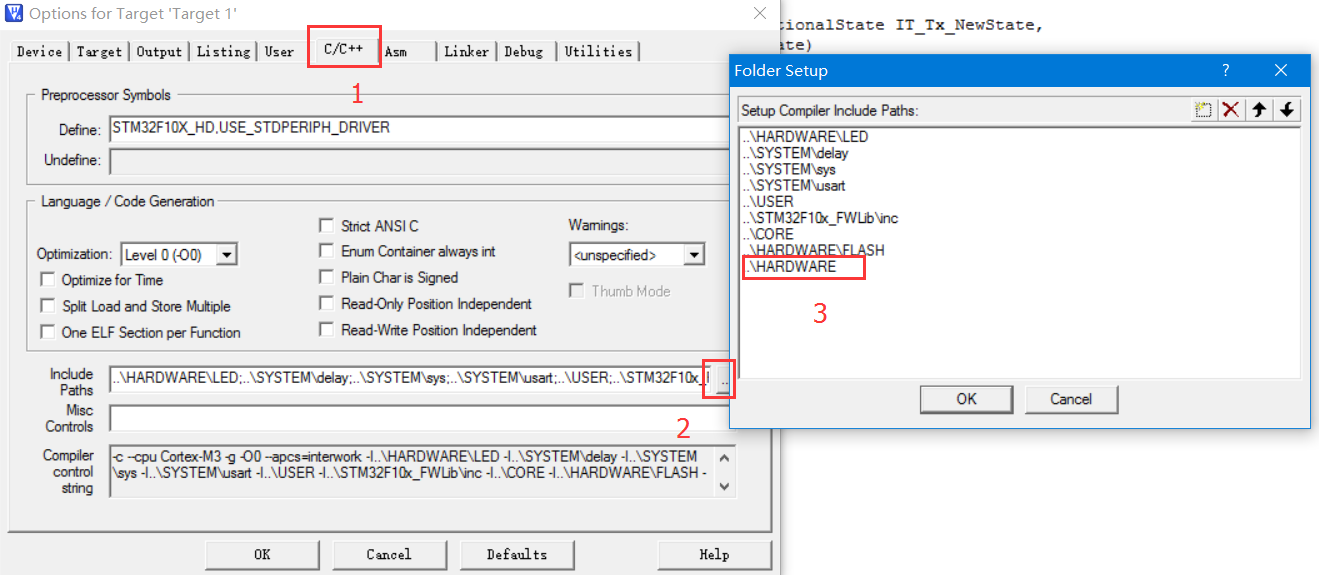

4）在MDK設置中添加驅動源文件路徑

2、在應用層中調用

1）添加驅動頭文件（main.c中）

#include "GUA_Led.h"

2）添加驅動初始化代碼（main.c的main函數中）

//LED初始化

GUA_Led_Init();

3）添加測試代碼

①寫測試代碼（main.c中）

//******************************************************************************

//name:             GUA_Test
