一、簡介

本文介紹STM32系列如何將flash的一部分當做eeprom來存儲數據。

注：本驅動特點是可自定義數據存儲空間、限制寫入地址避免誤寫至代碼段、支持跨頁讀寫、允許保存非半字倍數的字節。

二、實驗平臺

庫版本：STM32F10x_StdPeriph_Lib_V3.5.0

編譯軟件：MDK4.53

硬件平臺：STM32開發板（主芯片stm32f103c8t6）

仿真器：JLINK

三、版權聲明

博主：甜甜的大香瓜

聲明：喝水不忘挖井人，轉載請注明出處。

原文地址：http://blog.csdn.NET/feilusia

聯系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜單片機之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘寶店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、實驗前提

1、在進行本文步驟前，請先閱讀以下博文：

1）《STM32F10xxx 閃存編程》（下載地址）：http://blog.csdn.net/feilusia/article/details/49031709

2、在進行本文步驟前，請先實現以下博文：

暫無

五、基礎知識

1、flash的介紹

答：

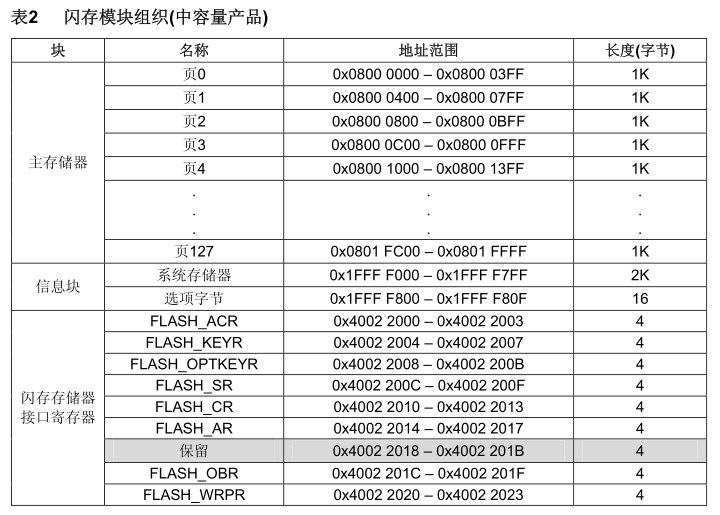

香瓜使用的stm32f103c8t6的flash為64K，詳情如下圖：

1）主存儲器（BOOT1=x、BOOT0=0）

①地址：從0x08000000開始。

②頁大?。盒?、中容量的flash為1K每頁，大容量的flash為2K每頁。

2）信息塊

①系統存儲器（BOOT1=0、BOOT0=1）：存放ST自帶的啟動代碼。

②選項字節：一般用于配置寫保護、讀保護等功能。

3）閃存存儲器/接口寄存器

flash所用到的寄存器。

2、閃存等待時間是什么？

答：

由于flash的頻率最高位24MHz，所以當STM32的頻率小于24MHz時不需要等待時間、大于24MHz時需要等待時間。

例如當STM32的頻率為72MHz時，需要在工程中設置等待時間：“FLASH_SetLatency(FLASH_Latency_2); ”

3、閃存的讀、寫、擦除是如何的？

答：

1）讀：可以讀有效地址內的任意字節。

2）寫：需要先解閃存鎖，然后按半字（2個字節）的倍數寫入。

3）擦除：需要先解閃存鎖，然后可以頁擦除、全片擦除。

4、如何解閃存鎖？

答：

1）首先要知道flash有三個鍵值：

①RDPRT鍵 = 0x000000A5

②KEY1 = 0x45670123

③KEY2 = 0xCDEF89AB

2）將KEY1與KEY2依次寫入到FLASH_KEYR寄存器即可實現解閃存鎖。

5、寫flash只能按半字的倍數來寫，但如果只有3個字節要保存，那該如何操作？

答：

香瓜的驅動是把flash中的整頁數據讀出來，修改要寫的3個字節，然后再按頁寫回去。

雖然此法浪費了些寫多余字節的時間，但能只改動flash中所需的3個字節，而不是按半字的倍數（4個）來寫。

6、如何避免寫到代碼段導致代碼運行異常？

答：

以stm32f103c8t6為例，它的flash大小是64K，范圍是0x8000000~0x8010000。

假設通過MDK編譯后得知代碼段大小為31K（0x7C00），所以在32K（0x8007D00）之后的位置肯定都不是代碼段，都可用于自定義的數據存儲空間。

保險起見可參考香瓜下文使用的方式，使用flash的末尾4K。

六、實驗步驟

1、編寫并添加驅動

1）編寫驅動GUA_Flash.c（存放在“……HARDWARE”）

//******************************************************************************

//name:             GUA_Flash.c

//introduce:        flash驅動

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

#include "stm32f10x.h"

#include "GUA_Flash.h"

#include

/********************內部變量************************/

static GUA_U8 sbGUA_Flash_Data[GUA_FLASH_SECTOR_SIZE] = {0};

/*********************內部函數聲明************************/

static GUA_U16 GUA_Flash_ReadHalfWord(GUA_U32 nGUA_Flash_CustomOffsetAddr);

static GUA_U8 GUA_Flash_ReadByte(GUA_U32 nGUA_Flash_CustomOffsetAddr);

static GUA_U32 GUA_Flash_ReadWord(GUA_U32 nGUA_Flash_CustomOffsetAddr);

//******************************************************************************

//name:             GUA_Flash_ReadHalfWord

//introduce:        讀取指定地址的字

//parameter:        nGUA_Flash_CustomOffsetAddr:偏移地址

//return:           該地址的字

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

static GUA_U32 GUA_Flash_ReadWord(GUA_U32 nGUA_Flash_CustomOffsetAddr)

{

GUA_U32 nGUA_Flash_Addr = GUA_FLASH_CUSTOM_ADDR_START + nGUA_Flash_CustomOffsetAddr;

return *(GUA_U32*)nGUA_Flash_Addr;

}

//******************************************************************************

//name:             GUA_Flash_ReadHalfWord

//introduce:        讀取指定地址的半字

//parameter:        nGUA_Flash_CustomOffsetAddr:偏移地址

//return:           該地址的半字

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

static GUA_U16 GUA_Flash_ReadHalfWord(GUA_U32 nGUA_Flash_CustomOffsetAddr)

{

GUA_U32 nGUA_Flash_Addr = GUA_FLASH_CUSTOM_ADDR_START + nGUA_Flash_CustomOffsetAddr;

return *(GUA_U16*)nGUA_Flash_Addr;

}

//******************************************************************************

//name:             GUA_Flash_ReadHalfWord

//introduce:        讀取指定地址的字節

//parameter:        nGUA_Flash_CustomOffsetAddr:偏移地址

//return:           該地址的字節

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

static GUA_U8 GUA_Flash_ReadByte(GUA_U32 nGUA_Flash_CustomOffsetAddr)

{

GUA_U32 nGUA_Flash_Addr = GUA_FLASH_CUSTOM_ADDR_START + nGUA_Flash_CustomOffsetAddr;

return *(GUA_U8*)nGUA_Flash_Addr;

}

//******************************************************************************

//name:             GUA_Flash_Read

//introduce:        讀取指定地址、指定數據長度的數據

//parameter:        nGUA_Flash_CustomOffsetAddr:偏移地址

//                  pGUA_Data:數據緩存區

//                  nGUA_Data_Num:讀取的字節數

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

void GUA_Flash_Read(GUA_U32 nGUA_Flash_CustomOffsetAddr, GUA_U8 *pGUA_Data, GUA_U32 nGUA_Data_Num)

{

while(nGUA_Data_Num--)

{

*pGUA_Data++ = GUA_Flash_ReadByte(nGUA_Flash_CustomOffsetAddr++);

}

}

//******************************************************************************

//name:             GUA_Flash_Write

//introduce:        寫入指定地址、指定數據長度的數據

//parameter:        nGUA_Flash_Addr:讀地址

//                  pGUA_Data:數據緩存區（必須偶數個字節）

//                  nGUA_Data_Num:數據長度（必須偶數個字節）

//return:           執行情況，詳情見eGUA_FLASH_STATUS

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group:         香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.03.18

//******************************************************************************

eGUA_FLASH_STATUS GUA_Flash_Write(GUA_U32 nGUA_Flash_CustomOffsetAddr, GUA_U8 *pGUA_Data, GUA_U32 nGUA_Data_Num)

{

GUA_U32 nGUA_Flash_Addr = GUA_FLASH_CUSTOM_ADDR_START + nGUA_Flash_CustomOffsetAddr; //要寫入的地址

eGUA_FLASH_STATUS eGUA_Flash_Status = GUA_FLASH_STATUS_OK; //flash操作情況

GUA_U16 i;

GUA_U32 nGUA_Flash_SectorPos = (nGUA_Flash_Addr - GUA_FLASH_ADDR_START)/GUA_FLASH_SECTOR_SIZE; //算出是第幾個扇區（從0開始）

GUA_U16 nGUA_Flash_SectorAddr_Offset = (nGUA_Flash_Addr - GUA_FLASH_ADDR_START)%GUA_FLASH_SECTOR_SIZE; //扇區內偏移地址

GUA_U16 nGUA_Flash_SectorAddr_Remain = GUA_FLASH_SECTOR_SIZE - nGUA_Flash_SectorAddr_Offset; //扇區內剩余字節

GUA_U16 nGUA_HalfWord = 0;

GUA_U16 nGUA_HalfWord_Num;

FLASH_Status eGUA_Flash_Lib_Status = FLASH_COMPLETE;
