2021年08月06日 | STM32—4線SPI驅動SSD1306 OLED

發布者：Enchanted2023 來源: eefocus關鍵字：STM32  驅動  SSD1306  OLED 手機看文章 掃描二維碼
隨時隨地手機看文章

一.OLED簡介

OLED，即有機發光二極管（Organic Light-Emitting Diode），又稱為有機電激光顯示（OrganicElectroluminesence Display， OELD）。 OLED 由于同時具備自發光，不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，被認為是下一代的平面顯示器新興應用技術。

模塊特點：


沒有背光，需要通過寫入指令來開啟顯示

尺寸小：0.96寸，分辨率高：128*64

提供多種通信接口：6800、8080、3線/4線SPI、IIC

供電3.3V

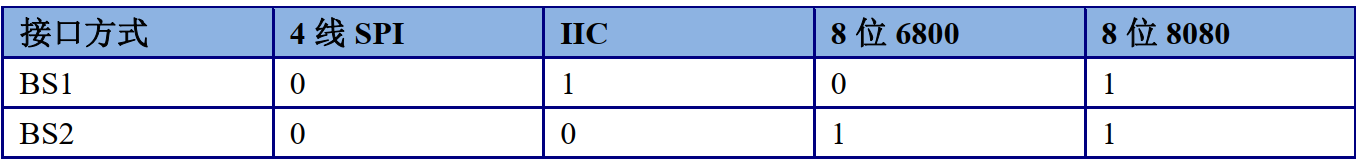

需要改變模塊的通信接口時，只需要改變模塊背后的電阻位置即可，如示：

在這里插入圖片描述

我是使用4線SPI驅動OLED的。


二.驅動SSD1306所需知識

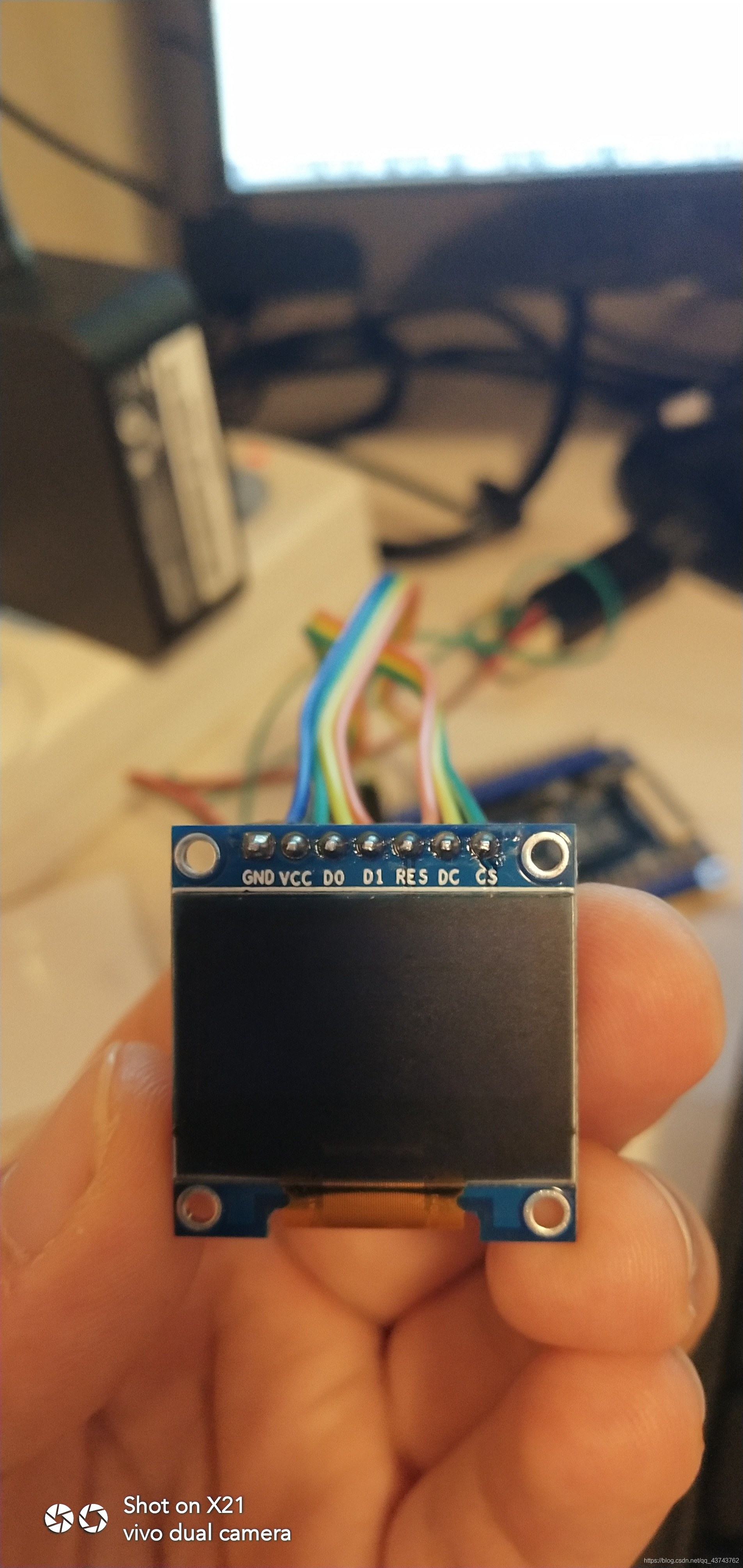

1.引腳介紹

在這里插入圖片描述

如圖所示，各引腳的介紹如下：


GND：接地引腳

VCC：接電源引腳，接3.3V直流電源即可

D0：SPI的時鐘線SCLK

D1：SPI的數據線SDIN

RES：復位接口，低電平初始化（復位），正常時高電平

DC：用來選擇命令or數據，低電平命令，高電平數據

CS：片選線

注意：4線SPI模式時，只能寫，不能讀！

在本文的代碼中，對應的接口如下：


SCLK:PC0 D0

SDIN:PC1 D1

RES :PG15 拉低時初始化（復位），正常時拉高

DC :PD3 （0:命令 1:數據）

CS :PD6


2.通信時序

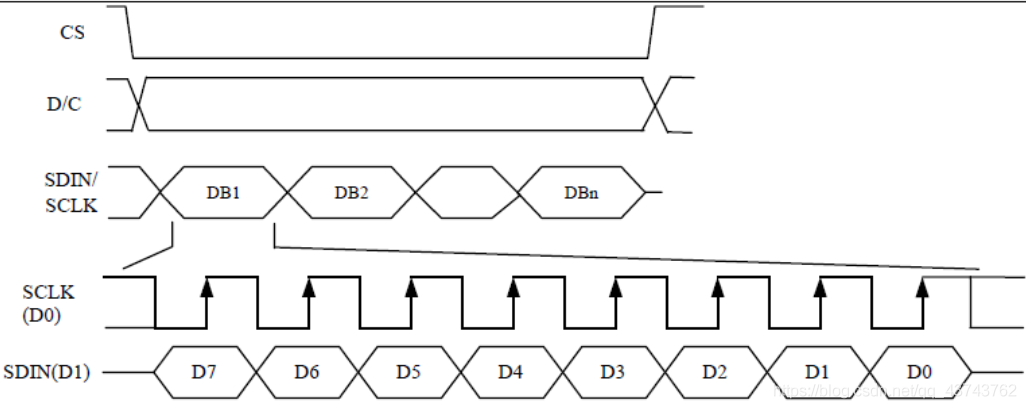

單片機與OLED通信是4線SPI，每個數據長度為8位，在SCLK的上升沿?cái)?shù)據有效，在上升沿?cái)?shù)據從SDIN移入SSD1306，高位先行，D/C用來說明是傳輸命令還是數據。其通信時序圖如示：

在這里插入圖片描述

由圖知，SSD1306與單片機通信可以分為如下幾步：

1.拉低片選CS，作為正常通信的前提

2.根據需求操作D/C，低電平代表傳輸命令，高電平代表傳輸數據

3.時鐘線SCLK不斷產生時鐘信號，上升沿?cái)?shù)據線有效

4.數據線SDIN根據SCLK的上升沿，從高位開始傳輸一幀數據（8位），置高代表1，拉低代表0


3.顯存GRAM

在OLED上顯示圖像，圖像的數據就存儲在顯存GRAM中，由于SSD1306的分辨率是128*64，代表屏幕上總共有128x64個像素點，所以其顯存大小就是128x64bit，恰好可以存儲一幀圖像的信息。


SSD1306的在邏輯上把GRAM分為8頁，每頁包含128個字節（1個字節8位），即8x128x8=128x64，所以屏幕上的每一個像素點都對應著GRAM中的每一位，要想點亮屏幕上的某一個像素點，只要在開啟顯示的前提下，將GRAM中的相應位置一即可。

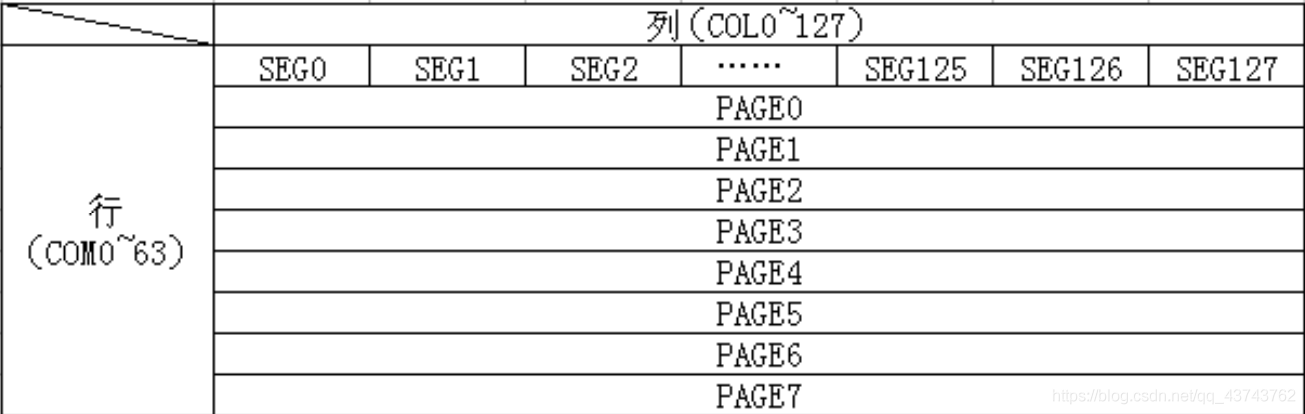

SSD1306的GRAM與屏幕上像素點的對應關系表如示：

在這里插入圖片描述

以屏幕的左上角為原點，可以想象出一副坐標系，屏幕的大小范圍就是x：0~ 127，y：0~64，實際上我們后續畫點也是以此為基礎的！


我們用一個二維數組來抽象的映射出屏幕上的每一個像素點：


/* OLED的顯存 */

uint8_t OLED_GRAM[128][8];

/*

OLED_GRAM[128][8]中是8位二進制為一個單位

其邏輯排序如示：（高位先行）

7 7

6 6

5 5

4 4  ...

3 3

2 2

1 1

0 0

*/


到此，我們只需要把要顯示圖像的信息寫入OLED_GRAM[128][8]數組中，再通過畫點函數操作OLED_GRAM[128][8]中的每一位對應的像素點，就可以在OLED屏幕中顯示圖像了。


4.字庫

要在屏幕中顯示圖像，最常見的是顯示一些字符，這個時候就需要這些字符的圖像信息了，這就涉及到字庫。我理解，一個包含了一些字符圖像的數組就可以稱作字庫，這樣做的好處就是，可以根據所要顯示的字符直接從字庫中提取圖像信息到GRAM，這樣顯示字符就方便多了。


本項目所使用的字庫大小有（高x寬）：12x6、16x8、24x12

而且字庫的取模方式：陰碼+逐列式+順向+C51格式（用了取模軟件PC2LCD2002）

每個字符所占用的字節數為:(size/8+((size%8)?1:0))*(size/2),其中size:是字庫生成時的點陣大小

比如12x6字庫信息如示：


//12*6 ASCII字符集點陣

const unsigned char asc2_1206[95][12]={

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/

{0x00,0x00,0x00,0x00,0x3F,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/

{0x00,0x00,0x30,0x00,0x40,0x00,0x30,0x00,0x40,0x00,0x00,0x00},/*""",2*/

{0x09,0x00,0x0B,0xC0,0x3D,0x00,0x0B,0xC0,0x3D,0x00,0x09,0x00},/*"#",3*/

{0x18,0xC0,0x24,0x40,0x7F,0xE0,0x22,0x40,0x31,0x80,0x00,0x00},/*"$",4*/

{0x18,0x00,0x24,0xC0,0x1B,0x00,0x0D,0x80,0x32,0x40,0x01,0x80},/*"%",5*/

{0x03,0x80,0x1C,0x40,0x27,0x40,0x1C,0x80,0x07,0x40,0x00,0x40},/*"&",6*/

{0x10,0x00,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"'",7*/

{0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x80,0x20,0x40,0x40,0x20},/*"(",8*/

{0x00,0x00,0x40,0x20,0x20,0x40,0x1F,0x80,0x00,0x00,0x00,0x00},/*")",9*/

{0x09,0x00,0x06,0x00,0x1F,0x80,0x06,0x00,0x09,0x00,0x00,0x00},/*"*",10*/

{0x04,0x00,0x04,0x00,0x3F,0x80,0x04,0x00,0x04,0x00,0x00,0x00},/*"+",11*/

{0x00,0x10,0x00,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*",",12*/

{0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x00,0x04,0x00,0x00,0x00},/*"-",13*/

{0x00,0x00,0x00,0x40,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*".",14*/

{0x00,0x20,0x01,0xC0,0x06,0x00,0x38,0x00,0x40,0x00,0x00,0x00},/*"/",15*/

{0x1F,0x80,0x20,0x40,0x20,0x40,0x20,0x40,0x1F,0x80,0x00,0x00},/*"0",16*/

{0x00,0x00,0x10,0x40,0x3F,0xC0,0x00,0x40,0x00,0x00,0x00,0x00},/*"1",17*/

{0x18,0xC0,0x21,0x40,0x22,0x40,0x24,0x40,0x18,0x40,0x00,0x00},/*"2",18*/

{0x10,0x80,0x20,0x40,0x24,0x40,0x24,0x40,0x1B,0x80,0x00,0x00},/*"3",19*/

{0x02,0x00,0x0D,0x00,0x11,0x00,0x3F,0xC0,0x01,0x40,0x00,0x00},/*"4",20*/

{0x3C,0x80,0x24,0x40,0x24,0x40,0x24,0x40,0x23,0x80,0x00,0x00},/*"5",21*/

{0x1F,0x80,0x24,0x40,0x24,0x40,0x34,0x40,0x03,0x80,0x00,0x00},/*"6",22*/

{0x30,0x00,0x20,0x00,0x27,0xC0,0x38,0x00,0x20,0x00,0x00,0x00},/*"7",23*/

{0x1B,0x80,0x24,0x40,0x24,0x40,0x24,0x40,0x1B,0x80,0x00,0x00},/*"8",24*/

{0x1C,0x00,0x22,0xC0,0x22,0x40,0x22,0x40,0x1F,0x80,0x00,0x00},/*"9",25*/

{0x00,0x00,0x00,0x00,0x08,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*":",26*/

{0x00,0x00,0x00,0x00,0x04,0x60,0x00,0x00,0x00,0x00,0x00,0x00},/*";",27*/

{0x00,0x00,0x04,0x00,0x0A,0x00,0x11,0x00,0x20,0x80,0x40,0x40},/*"<",28*/

{0x09,0x00,0x09,0x00,0x09,0x00,0x09,0x00,0x09,0x00,0x00,0x00},/*"=",29*/

{0x00,0x00,0x40,0x40,0x20,0x80,0x11,0x00,0x0A,0x00,0x04,0x00},/*">",30*/

{0x18,0x00,0x20,0x00,0x23,0x40,0x24,0x00,0x18,0x00,0x00,0x00},/*"?",31*/

{0x1F,0x80,0x20,0x40,0x27,0x40,0x29,0x40,0x1F,0x40,0x00,0x00},/*"@",32*/

{0x00,0x40,0x07,0xC0,0x39,0x00,0x0F,0x00,0x01,0xC0,0x00,0x40},/*"A",33*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x24,0x40,0x1B,0x80,0x00,0x00},/*"B",34*/

{0x1F,0x80,0x20,0x40,0x20,0x40,0x20,0x40,0x30,0x80,0x00,0x00},/*"C",35*/

{0x20,0x40,0x3F,0xC0,0x20,0x40,0x20,0x40,0x1F,0x80,0x00,0x00},/*"D",36*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x2E,0x40,0x30,0xC0,0x00,0x00},/*"E",37*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x2E,0x00,0x30,0x00,0x00,0x00},/*"F",38*/

{0x0F,0x00,0x10,0x80,0x20,0x40,0x22,0x40,0x33,0x80,0x02,0x00},/*"G",39*/

{0x20,0x40,0x3F,0xC0,0x04,0x00,0x04,0x00,0x3F,0xC0,0x20,0x40},/*"H",40*/

{0x20,0x40,0x20,0x40,0x3F,0xC0,0x20,0x40,0x20,0x40,0x00,0x00},/*"I",41*/

{0x00,0x60,0x20,0x20,0x20,0x20,0x3F,0xC0,0x20,0x00,0x20,0x00},/*"J",42*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x0B,0x00,0x30,0xC0,0x20,0x40},/*"K",43*/

{0x20,0x40,0x3F,0xC0,0x20,0x40,0x00,0x40,0x00,0x40,0x00,0xC0},/*"L",44*/

{0x3F,0xC0,0x3C,0x00,0x03,0xC0,0x3C,0x00,0x3F,0xC0,0x00,0x00},/*"M",45*/

{0x20,0x40,0x3F,0xC0,0x0C,0x40,0x23,0x00,0x3F,0xC0,0x20,0x00},/*"N",46*/

{0x1F,0x80,0x20,0x40,0x20,0x40,0x20,0x40,0x1F,0x80,0x00,0x00},/*"O",47*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x24,0x00,0x18,0x00,0x00,0x00},/*"P",48*/

{0x1F,0x80,0x21,0x40,0x21,0x40,0x20,0xE0,0x1F,0xA0,0x00,0x00},/*"Q",49*/

{0x20,0x40,0x3F,0xC0,0x24,0x40,0x26,0x00,0x19,0xC0,0x00,0x40},/*"R",50*/

{0x18,0xC0,0x24,0x40,0x24,0x40,0x22,0x40,0x31,0x80,0x00,0x00},/*"S",51*/

{0x30,0x00,0x20,0x40,0x3F,0xC0,0x20,0x40,0x30,0x00,0x00,0x00},/*"T",52*/

{0x20,0x00,0x3F,0x80,0x00,0x40,0x00,0x40,0x3F,0x80,0x20,0x00},/*"U",53*/

{0x20,0x00,0x3E,0x00,0x01,0xC0,0x07,0x00,0x38,0x00,0x20,0x00},/*"V",54*/

{0x38,0x00,0x07,0xC0,0x3C,0x00,0x07,0xC0,0x38,0x00,0x00,0x00},/*"W",55*/

{0x20,0x40,0x39,0xC0,0x06,0x00,0x39,0xC0,0x20,0x40,0x00,0x00},/*"X",56*/

{0x20,0x00,0x38,0x40,0x07,0xC0,0x38,0x40,0x20,0x00,0x00,0x00},/*"Y",57*/

{0x30,0x40,0x21,0xC0,0x26,0x40,0x38,0x40,0x20,0xC0,0x00,0x00},/*"Z",58*/

{0x00,0x00,0x00,0x00,0x7F,0xE0,0x40,0x20,0x40,0x20,0x00,0x00},/*"[",59*/

{0x00,0x00,0x70,0x00,0x0C,0x00,0x03,0x80,0x00,0x40,0x00,0x00},/*"",60*/

{0x00,0x00,0x40,0x20,0x40,0x20,0x7F,0xE0,0x00,0x00,0x00,0x00},/*"]",61*/

{0x00,0x00,0x20,0x00,0x40,0x00,0x20,0x00,0x00,0x00,0x00,0x00},/*"^",62*/

{0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10,0x00,0x10},/*"_",63*/

{0x00,0x00,0x00,0x00,0x40,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"`",64*/

{0x00,0x00,0x02,0x80,0x05,0x40,0x05,0x40,0x03,0xC0,0x00,0x40},/*"a",65*/

{0x20,0x00,0x3F,0xC0,0x04,0x40,0x04,0x40,0x03,0x80,0x00,0x00},/*"b",66*/

{0x00,0x00,0x03,0x80,0x04,0x40,0x04,0x40,0x06,0x40,0x00,0x00},/*"c",67*/

{0x00,0x00,0x03,0x80,0x04,0x40,0x24,0x40,0x3F,0xC0,0x00,0x40},/*"d",68*/

{0x00,0x00,0x03,0x80,0x05,0x40,0x05,0x40,0x03,0x40,0x00,0x00},/*"e",69*/

{0x00,0x00,0x04,0x40,0x1F,0xC0,0x24,0x40,0x24,0x40,0x20,0x00},/*"f",70*/

{0x00,0x00,0x02,0xE0,0x05,0x50,0x05,0x50,0x06,0x50,0x04,0x20},/*"g",71*/

{0x20,0x40,0x3F,0xC0,0x04,0x40,0x04,0x00,0x03,0xC0,0x00,0x40},/*"h",72*/

{0x00,0x00,0x04,0x40,0x27,0xC0,0x00,0x40,0x00,0x00,0x00,0x00},/*"i",73*/

{0x00,0x10,0x00,0x10,0x04,0x10,0x27,0xE0,0x00,0x00,0x00,0x00},/*"j",74*/

{0x20,0x40,0x3F,0xC0,0x01,0x40,0x07,0x00,0x04,0xC0,0x04,0x40},/*"k",75*/

{0x20,0x40,0x20,0x40,0x3F,0xC0,0x00,0x40,0x00,0x40,0x00,0x00},/*"l",76*/

{0x07,0xC0,0x04,0x00,0x07,0xC0,0x04,0x00,0x03,0xC0,0x00,0x00},/*"m",77*/

{0x04,0x40,0x07,0xC0,0x04,0x40,0x04,0x00,0x03,0xC0,0x00,0x40},/*"n",78*/

{0x00,0x00,0x03,0x80,0x04,0x40,0x04,0x40,0x03,0x80,0x00,0x00},/*"o",79*/

{0x04,0x10,0x07,0xF0,0x04,0x50,0x04,0x40,0x03,0x80,0x00,0x00},/*"p",80*/

{0x00,0x00,0x03,0x80,0x04,0x40,0x04,0x50,0x07,0xF0,0x00,0x10},/*"q",81*/

{0x04,0x40,0x07,0xC0,0x02,0x40,0x04,0x00,0x04,0x00,0x00,0x00},/*"r",82*/

{0x00,0x00,0x06,0x40,0x05,0x40,0x05,0x40,0x04,0xC0,0x00,0x00},/*"s",83*/

{0x00,0x00,0x04,0x00,0x1F,0x80,0x04,0x40,0x00,0x40,0x00,0x00},/*"t",84*/

{0x04,0x00,0x07,0x80,0x00,0x40,0x04,0x40,0x07,0xC0,0x00,0x40},/*"u",85*/

{0x04,0x00,0x07,0x00,0x04,0xC0,0x01,0x80,0x06,0x00,0x04,0x00},/*"v",86*/

{0x06,0x00,0x01,0xC0,0x07,0x00,0x01,0xC0,0x06,0x00,0x00,0x00},/*"w",87*/

{0x04,0x40,0x06,0xC0,0x01,0x00,0x06,0xC0,0x04,0x40,0x00,0x00},/*"x",88*/

{0x04,0x10,0x07,0x10,0x04,0xE0,0x01,0x80,0x06,0x00,0x04,0x00},/*"y",89*/

{0x00,0x00,0x04,0x40,0x05,0xC0,0x06,0x40,0x04,0x40,0x00,0x00},/*"z",90*/

{0x00,0x00,0x00,0x00,0x04,0x00,0x7B,0xE0,0x40,0x20,0x00,0x00},/*"{",91*/

{0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xF0,0x00,0x00,0x00,0x00},/*"|",92*/

{0x00,0x00,0x40,0x20,0x7B,0xE0,0x04,0x00,0x00,0x00,0x00,0x00},/*"}",93*/

{0x40,0x00,0x80,0x00,0x40,0x00,0x20,0x00,0x20,0x00,0x40,0x00},/*"~",94*/

};


5.SSD1306基本命令

上面介紹了顯存，我們已經知道OLED的圖像顯示原理了。然鵝，在顯示圖像之前，還要對SSD1306做一系列的初始化操作，這就用到一些相關指令了。


暫停一下！??！捋一下命令與數據的關系：

上面介紹過D/C線，D/C低電平代表傳輸命令，高電平代表傳輸數據。數據就是顯存GRAM的內容，而命令就是下面要介紹的。所以O(shè)LED與單片機通信就是由單片機向OLED寫入信息，開始寫入命令來初始化，之后寫入GRAM（圖像的信息）即可！

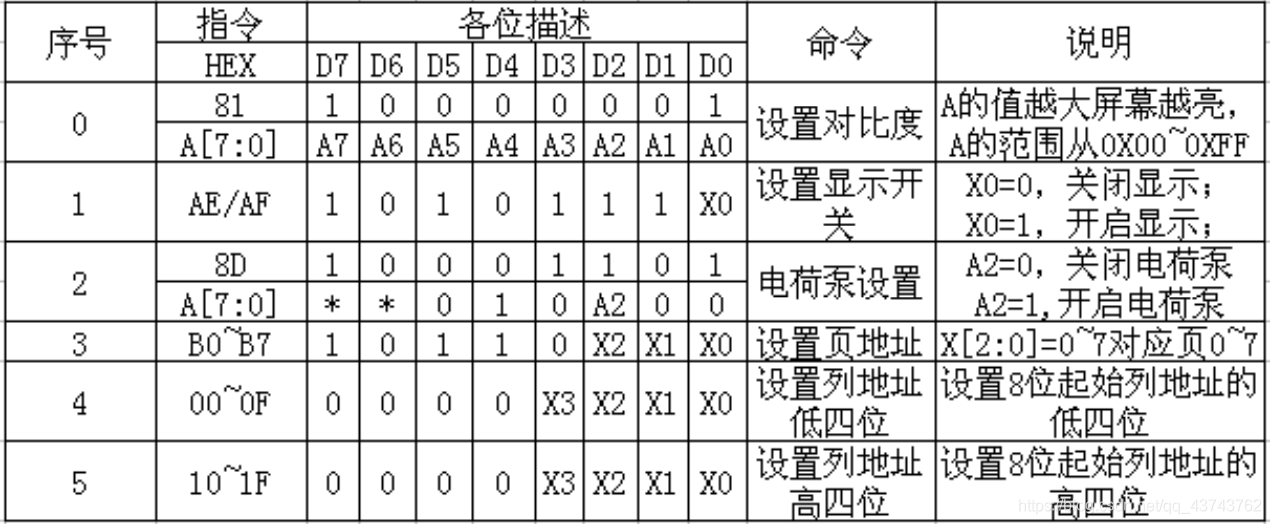

一些常用的命令如圖所示：

在這里插入圖片描述

比較重要的是設置起始坐標的三個命令

命令為 0XB0~B7，該命令用于設置頁地址，其低三位的值對應著 GRAM 的頁地址。

命令為 0X00~0X0F，該指令用于設置顯示時的起始列地址低四位。

命令為 0X10~0X1F，該指令用于設置顯示時的起始列地址高四位。


有關初始化OLED的所有命令會在下午代碼講解部分列出！


三.代碼講解

1.相關引腳配置

上面介紹了相應的引腳，這里對相應引腳進行配置，注意：除了GND和VCC引腳，其余所有引腳的模式均為推挽輸出，代碼如下：

[1] [2]
關鍵字：STM32  驅動  SSD1306  OLED 引用地址：STM32—4線SPI驅動SSD1306 OLED

上一篇：STM32—驅動RFID-RC522模塊
下一篇：STM32—TIMx輸出PWM信號驅動MG996R舵機

推薦閱讀

? ?近日，深圳丹邦科技股份有限公司(002618.SZ，下稱“丹邦科技”)再次收到深交所關注函。這也是在2018年以來，丹邦科技收到深交所的第四份關注函。　　上述關注函中，深交所主要聚焦于丹邦科技的TPI薄膜碳化技術改造項目、第二大股東減持股份、2017年財報等相關內容?！　≈档藐P(guān)注的是，丹邦科技近年業績表現并不盡如人意，盈利能力呈現下滑趨勢。其中...
電子時代，硬件在突飛猛進的發展，頻率不斷上升，目前的STM32系列，Cortex M系列，Cortex-M4的頻率已經為：180MHz了，基本上與之前的ARM7/9頻率差不多了，還有Cortex-M7，頻率更高，出現了BGA封裝與SDRAM DDR等?？磥?lái)處理器越來越大眾化了，物聯網上的電子設備聯網，也越來越普及了，硬件成本不斷降低是大勢所趨，因此，作為一個電子設計人...
盡管疫情期間經濟發展受阻，但消費者和商業客戶仍在購買平板電腦，以支持工作 / 在家學習計劃。 根據 Strategy Analytics 發布的最新研究報告，到 4 月 / 5 月，供應鏈幾乎完全恢復，這推動了 2020 年 Q2 平板電腦出貨量同比增長 17％。秋季返校需求可能會進一步推動平板電腦市場，并且從長遠來看，如果后疫情時期，學校和公司仍可選擇在...
　 小米手機官微剛剛宣布，小米 MIX 4 將于 8 月 10 日 19：30 在雷軍年度演講上發布。　　官方在預熱微博中稱，“MIX，因夢想而生。它是工程師對科技的理想，它是設計師對美學的執著，它更承載了萬千米粉對未來的想象。小米 MIX 4，獻給最初的夢想。”　　在 2021 年雷軍年度演講中，小米創始人雷軍將聊聊這些年最艱難的 10 個選擇。　...

史海拾趣

問答坊 | AI 解惑

請各位前輩給我一些經驗性的指導

我是一名就快畢業的應用電子技術專業的大專生，因?yàn)橐郧霸趯W(xué)校挺愛玩的，所以三年下來理論知識方面積累的很少，在廣東一電子廠有半年的實習經驗，做過幾個月的IPQC，現在面臨擇業問題，請前輩門給我一些經驗上的指導，出去半年后深知掌握一門技術的 ...…

查看全部問答∨

[求助]:用PIC單片機來做煤氣表的數據采集，客戶端連PC服務器的問題。

剛學PIC單片機，我們一般用PIC18f系列的。 準備用這個來做一個關于煤氣數據表信息的采集。 打算實現的功能: 1.采集每個客戶的用煤氣量； 2.煤氣泄露，客戶端單片機報警，用務器向客戶報警(用人工方式打電話或短信); 3.客戶煤氣費用不足時，服 ...…

查看全部問答∨

MSP430F155程序下載不了

幫同事問的問題，他說：采用MSP430F155單片機，寫好的程序是用的是MSP430 USB仿真器下載到目標板上面，但是下載不了?！?

查看全部問答∨

請問這個應該調用何函數？

我用監視器在串口上獲得串口請求如下，請問調用哪2 個API 才能得到下面的請求呢？ IOCTL_SERIAL_SET_WAIT_MASK IOCTL_SERIAL_WAIT_ON_MASK PS：比如，調用ReadFile，獲得的請求為IRP_MJ_READ；            ...…

查看全部問答∨

有關TCC7901_bsp2.2中的串口問題

現在在調TELECHIPS中的TCC7901芯片板子，TCC7901有6個PORT，但只有4個通道，我老板要我把2。2的BSP中的4個通道都用上，但2。2的BSP默認是把CH0和CH2分別用在了調試和IRda中,所以只有兩個串口可用，我的任務就是改CH0和CH2為可用，請問一下有沒有調 ...…

查看全部問答∨

在windows下怎樣獲取SD卡的信息??

sd 卡的幾個重要寄存器的信息如何獲取??比如寄存器OCR,CSD等, 用哪個api函數能獲得?或是有什么更好的方法? 現在要在windows下對卡進行讀寫,一些基本的卡信息應該要先獲取啊.也是沒有文件系統的. 在開發板上可以發命令讀取,windows下就不只如何 ...…

查看全部問答∨

求救！請問市面上有 GSM 網絡的語音接入設備（板卡或mddem都可以）－－ 不是短信貓，要可以支持語音AT指令和實現DTMF按鍵采集接口！

如題！ 因項目需要，通過GSM 實現 自動語音應答和主動外呼系統，但是發現現在大部分GSM/GPRS modem 都沒有實現數字語音接口，不支持通過AT指令（其他直接驅動也行啊）從 Modem 上采集 語音和 播放語音及DTMF按鍵采集，因此希望各位知情的兄弟姐妹 ...…

查看全部問答∨

Broadcom Announces 802.11ac Combo Chip, BCM4335 (ZT)

Broadcom Announces 802.11ac Combo Chip, BCM4335 (ZT) by Brian Klug on 7/24/2012 7:31:00 PM Posted in smartphones , Tablets , Broadcom , BCM4335 Back at the Netgear 802.11ac event where we got to see some of the first 802 ...…

查看全部問答∨

C6678研發群

現建了C6678的交流群，歡迎同行加入，多多交流提高 群號：141092138…

查看全部問答∨

四軸飛行器中無感無刷直流電機電調設計

本人很久以前就開始醞釀做個四軸飛行器，但是苦于成本較高，一直只是在搜集資料，未能開展起來，這次有幸看到瑞薩電子DIY活動，所以嘗試著采用瑞薩的評估板設計了四軸飛行器中無感無刷直流電機電調。本方案主要是參考德國MK四軸飛行器電調的設計， ...…

查看全部問答∨
小廣播
設計資源 培訓 開發板 精華推薦

最新單片機文章


EEWorld訂閱號


EEWorld服務號


汽車開發圈


機器人開發圈

電子工程世界版權所有 京ICP證060456號 京ICP備10001474號-1 電信業務審批[2006]字第258號函 京公網安備 11010802033920號 Copyright ? 2005-2025 EEWORLD.com.cn, Inc. All rights reserved
