電子時代，硬件在突飛猛進的發展，頻率不斷上升，目前的STM32系列，Cortex M系列，Cortex-M4的頻率已經為：180MHz了，基本上與之前的ARM7/9頻率差不多了，還有Cortex-M7，頻率更高，出現了BGA封裝與SDRAM DDR等?？磥?a href="http://m.weightgang.cn/zhuanti/W1ibjL" style="color:#4595e6;" target="_blank">處理器越來越大眾化了，物聯網上的電子設備聯網，也越來越普及了，硬件成本不斷降低是大勢所趨，因此，作為一個電子設計人員，還是要不斷的學習掌握更多的技術知識與基礎，從而不會被社會很快淘汰。

      最近買了一個現成的STM32F429 Discovery 的開發板，想嘗試一下較大點的嵌入式操作系統如RTEMS的移植與應用。因?yàn)橛辛薙TM32F103/107的基礎，熟悉了硬件與固件庫，STM32F429其實很容易入手。下面就先定時器中斷點個LED試下吧，主要是要組織好工程目錄。

      我是根據之前一直使用STM32F103的工程目錄改了一下，使用STM32F4XX的最新固件庫V1.6.1，至于為何不去直接操作寄存器，我想，雖然自己是硬件出身，搞寄存器更深入的了解處理器，但是，畢竟寄存器過多，有了庫，可以封裝一下，這樣更可以快速的上手。如果需要查看寄存器，也是可以查的。用固件庫可以少一些錯誤，畢竟我們是做應用的，首先要學會使用CPU來實現我們要的功能。

       工程目錄如下：這里使用最新的Keil MDK V5.17版本的，STM32F4XX的器件庫等還需要進一步下載。這里使用的是自帶的ST-Link下載程序，當然使用Jlink也是可以的。

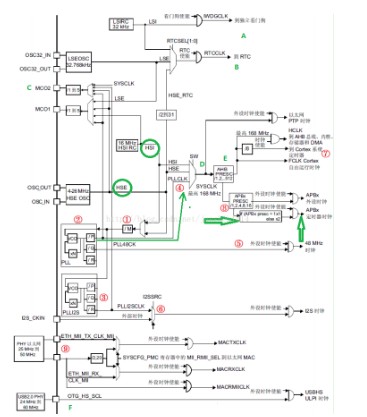

        STM32F429的系統定時器，原來是系統時鐘180MHz的8分頻，這個可以看一下STM32F4XX的參考手冊，里面時鐘RCC部分的框架介紹。我這里為了定時為1S，因此計算了一下。

以下為Tim2.c的主程序。Tim2.h 只是函數聲明。

/********************     (C) COPYRIGHT 2016     **************************

 * 文件名  ：Tim2.c

 * 描述    ：定時器timer2 測試?yán)?nbsp;

 * 實驗平臺：STM32F429ZIT6

 * 庫版本  ：V1.6.1

 *

 * 編寫日期：2016-05-02

 * 修改日期：

 * 作者    :

****************************************************************************/

#include "Tim2.h"

/*

 * 函數名：TIM2_NVIC_Configuration

 * 描述  ：TIM2中斷優先級配置

 * 輸入  ：無

 * 輸出  ：無

 */

void TIM2_NVIC_Configuration(void)

{

    NVIC_InitTypeDef NVIC_InitStructure;

    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

    NVIC_Init(&NVIC_InitStructure);

}

/*TIM_Period--1000   TIM_Prescaler--(22500-1) -->中斷周期為

  ((1/180000000)*8)*22500*1000=1S    1秒定時器 */

void TIM2_Configuration(void)

{

    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2 , ENABLE);

    TIM_DeInit(TIM2);

    TIM_TimeBaseStructure.TIM_Period=1000; /* 自動重裝載寄存器周期的值(計數值) */

    /* 累計 TIM_Period個頻率后產生一個更新或者中斷 */

    TIM_TimeBaseStructure.TIM_Prescaler= (22500 - 1); /* 時鐘預分頻數 (180M/8)/22500 */

    TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1; /* 采樣分頻 */

    TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; /* 向上計數模式 */

    TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

    TIM_ClearFlag(TIM2, TIM_FLAG_Update); /* 清除溢出中斷標志 */

    TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);

    TIM_Cmd(TIM2, ENABLE); /* 開啟時鐘 */

    //RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2 , DISABLE); /* 先關閉等待使用 */

}

/*

 * 函數名：TIM2_Config

 * 描述  ：TIM2配置

 * 輸入  ：無

 * 輸出  ：無

 */

void TIM2_Config(void)

{

  TIM2_Configuration();

TIM2_NVIC_Configuration();

}

/*******************      (C) COPYRIGHT 2016        *END OF FILE************/

以下為：led.c的文件。

/********************       (C) COPYRIGHT 2014  ***************************

 * 文件名  ：led.c

 * 描述    ：led 應用函數庫

 * 實驗平臺：

 * 硬件連接：-----------------------

 *          |   PG14 - LED1(RUN)     |

 *           -----------------------

 * 庫版本  ：ST3.5.0

 * 編寫日期：2014-11-04

 * 修改日期：

 * 作者    ：

****************************************************************************/

#include "led.h"

/*

 * 函數名：LED_GPIO_Config

 * 描述  ：配置LED用到的I/O口

 * 輸入  ：無

 * 輸出  ：無

 */

void LED_GPIO_Config(void)

{

/*定義一個GPIO_InitTypeDef類型的結構體*/

GPIO_InitTypeDef GPIO_InitStructure;

/*開啟 LED1 的GPIOx的外設時鐘*/

RCC_AHB1PeriphClockCmd( RCC_LED1, ENABLE);

/*選擇要控制的LED1 GPIOx引腳*/

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_LED1;

/*設置引腳模式為通用推挽輸出*/

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

/*設置引腳速率為50MHz */

  GPIO_InitStructure.GPIO_Speed = GPIO_Fast_Speed;

/* 設置為推挽輸出模式 */

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

/* 設置為上拉 */

GPIO_InitStructure.GPIO_PuPd =GPIO_PuPd_UP;

/*調用庫函數，初始化LED1 的GPIOx*/

  GPIO_Init(GPIO_LED1_PORT, &GPIO_InitStructure);

/*開啟 LED2 的GPIOx的外設時鐘*/

RCC_AHB1PeriphClockCmd( RCC_LED2, ENABLE);

/*選擇要控制的LED2 GPIOx引腳*/

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_LED2;

/*設置引腳模式為通用推挽輸出*/

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

/*設置引腳速率為50MHz */

  GPIO_InitStructure.GPIO_Speed = GPIO_Fast_Speed;

/* 設置為推挽輸出模式 */

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

/* 設置為上拉 */

GPIO_InitStructure.GPIO_PuPd =GPIO_PuPd_UP;

/*調用庫函數，初始化LED1 的GPIOx*/

  GPIO_Init(GPIO_LED2_PORT, &GPIO_InitStructure);

/* 關閉LED1 */

//GPIO_ResetBits(GPIO_LED1_PORT, GPIO_Pin_LED1);

//GPIO_ResetBits(GPIO_LED2_PORT, GPIO_Pin_LED2);

}

/******************* (C) COPYRIGHT  2014 *****END OF FILE************/

以下為L(zhǎng)ED的引腳定義：led.h

/********************       (C) COPYRIGHT 2014  ***************************

 * 文件名  ：led.h

 * 描述    ：led 應用函數庫

 * 實驗平臺：

 * 硬件連接：-----------------------

 *          |   PG14 - LED1(RUN)     |

 *           -----------------------

 * 庫版本  ：V1.6.1

 * 編寫日期：2016-04-30

 * 修改日期：

 * 作者    ：

****************************************************************************/

#ifndef __LED_H

#define __LED_H

#include "stm32f4xx.h"

/* the macro definition to trigger the led on or off

 * 1 - off

 - 0 - on

 */

#define ON  1

#define OFF 0

#define RCC_LED1 RCC_AHB1Periph_GPIOG

#define GPIO_LED1_PORT GPIOG

#define GPIO_Pin_LED1 GPIO_Pin_13

#define RCC_LED2 RCC_AHB1Periph_GPIOG

#define GPIO_LED2_PORT GPIOG

#define GPIO_Pin_LED2 GPIO_Pin_14

//帶參宏，可以像內聯函數一樣使用

#define LED1(a) if (a)

GPIO_SetBits(GPIO_LED1_PORT,GPIO_Pin_LED1);

else

GPIO_ResetBits(GPIO_LED1_PORT,GPIO_Pin_LED1)

#define LED2(a) if (a)

GPIO_SetBits(GPIO_LED2_PORT,GPIO_Pin_LED2);

else

GPIO_ResetBits(GPIO_LED2_PORT,GPIO_Pin_LED2)

void LED_GPIO_Config(void);

#endif /* __LED_H */

主程序：硬件的初始化。

/********************        (C) COPYRIGHT 2016        **************************

 * 文件名  ：main.c

 * 描述    ：STM32F429 LED測試

 * 實驗平臺: STM32F429ZIT6

 * 庫版本  ：V1.6.1

 * 編寫日期：2016-05-02

 * 修改日期：

 * 作者    ：

**********************************************************************************/

#include "stm32f4xx.h"

//#include "usart1.h"

#include "led.h"

#include "Tim2.h"

void Delay(__IO uint32_t nTime)

{

  while(--nTime != 0);

}

/*

 * 函數名：main

 * 描述  : "主機"的主函數

 * 輸入  ：無

 * 輸出  : 無

 */

int main(void)

{

LED_GPIO_Config();

TIM2_Config();

LED1(ON);

  LED2(ON);

while(1)

{

#if 0

Delay(0x2FFFFF);

LED1(OFF);

LED2(OFF);

Delay(0x2FFFFF);

LED1(ON);

LED2(ON);

#endif

}

}

/******************* (C) COPYRIGHT 2014 *****END OF FILE************/

以下為真正的實現函數：定時器2中斷函數 stm32f4xx_it.c

/**

  * @brief  This function handles TIM2 Handler.

  * @param  None

  * @retval None

  */

void TIM2_IRQHandler(void)

{

if (TIM_GetITStatus(TIM2,TIM_IT_Update)!=RESET)

{

TIM_ClearFlag(TIM2, TIM_FLAG_Update);

TIM_ClearITPendingBit(TIM2,TIM_FLAG_Update);

GPIO_WriteBit(GPIO_LED1_PORT,GPIO_Pin_LED1,

(BitAction)(1-GPIO_ReadOutputDataBit(GPIO_LED1_PORT,GPIO_Pin_LED1)));

}

}

      編譯并燒寫，基本上可以看到LED 1S的亮，1S的滅，然后不斷的循環下去，一般用于程序的運行指示燈。

重要的總結：

（1）GPIO的時鐘，STM32F103的是APB時鐘，STM32F429為：RCC_AHB1PeriphClockCmd，我開始弄錯了，程序不運行?。?p>

（2）STM32F429雖然180MHz的主頻，但是系統定時器的時鐘為其的8分頻，STM32F103是直接使用的72MHz的主頻，因此在計算分頻與周期數時，要使用180MHz/8 的定時器基本時鐘去計算。
