串口相關寄存器配置
與51單片機串口相關的寄存器有SBUF，SCON，PCON，以及與定時器1（T1）相關的寄存器。
SBUF：串口緩沖寄存器，物理上實際有兩個寄存器，地址重疊而已，一個用來發送，一個用來接受。通過讀或者寫不同操作，才操作不同寄存器，設計在一起是為了簡化操作。寫入SBUF寄存器的數據會通過TXD引腳發送出去，從RXD引腳的數據可以通過讀SBUF獲取。
SCON：串口配置寄存器。

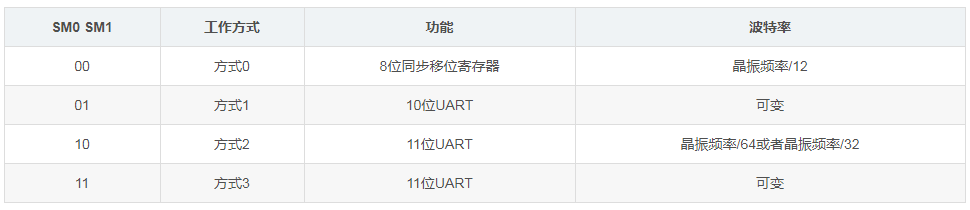

SM0和SM1決定了串口的工作方式
10位UART是我們常用的模式，包括起始位，8個數據位（SBUF），一個停止位。11位UART多了一個數據位（TB8，發送數據的第八位；RB8，接受數據的第八位）。波特率可變是由于此時的定時器1 作為UART的時序信號，定時器1的溢出率決定了波特率，同時也受到PCON種的SMOD位的加倍影響。
SM2是多機通信控制位。只有用到了11位UART才會將SM2置1。
REN是接受使能，REN=1時，允許接收，REN=0時，禁止接收。
TI和RI分別是發送和接受中斷標志位，當完成一次發送或者接收會將相應的標志位硬件置1，必須要軟件清“0”。當設置了串口中斷，還會進入中斷函數。注意這兩者會進入同一個中斷函數，注意判斷標志位來區別到底是放松中斷還是軟件中斷。
PCON：電源控制寄存器，其實只有最高位SMOD對串口有影響，SMOD=1，波特率加倍，SMOD=0，波特率不加倍。
T1相關寄存器的配置：使用可變波特率，T1一般用8位自動重裝載模式，最關鍵的是確定T1的自動重裝數RELOAD,步驟如下：
計算RELOAD（SMOD=0時）
a) 12T模式的計算公式：RELOAD=256-(int) (Fosc/Baud0/32/12+0.5)
b) 1T模式的計算公式：RELOAD=256-(int) (Fosc/Baud0/32+0.5)
式中： (int) (X+0.5)表示對X進行四舍五入
Fosc晶振頻率
Baud0標準波特率
計算用RELOAD產生的波特率
a) 12T Baud = Fosc/(256-RELOAD)/32/12
b) 1T Baud = Fosc/(256-RELOAD)/32
計算誤差
error=(Baud-Baud0)/Baud0*100%
如果絕對誤差>4.5% 要更換波特率頻率或更換晶振頻率，再重復1-4
上面的步驟來自于STC的官方手冊。上面提到的12T模式是大多數51單片機的工作模式，STC的后續單片機支持1T模式，速度會快12倍。
串口的使用

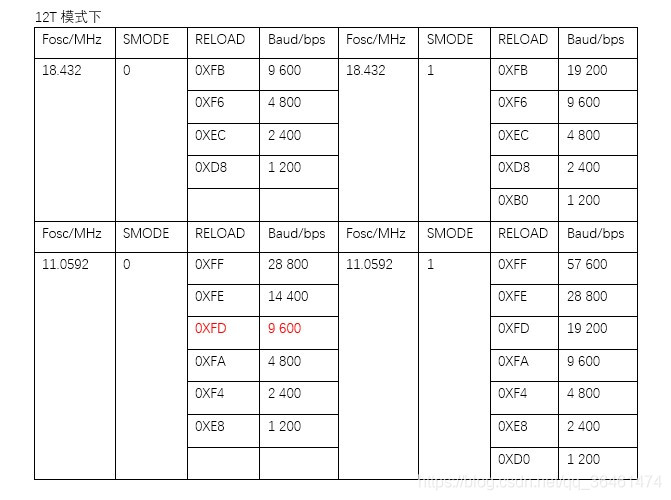

下圖展示了一些常用重裝值（RELOAD）配置
對于常用的11.0592Mhz晶體下，9600Baud配置的代碼封裝成C文件和H文件，方便調用
uart.h文件
#ifndef __UART_H
#define __UART_H
#include void Uart_Init(void); void Uart_SendData(unsigned char dat); void Uart_SendString(unsigned char *s); #endif uart.c文件 #include "uart.h" void Uart_Init(void) { SCON = 0x50; // SCON: 模式 1, 8位UART, 接收使能 TMOD |= 0x20; // TMOD: Timer1,模式2, 8位自動重裝 TH1 = 0xFD; // TH1: 重裝值 波特率：9600 晶振：11.0592MHz TR1 = 1; // TR1: Timer1打開 EA = 1; //打開總中斷 //ES = 1; //打開串口中斷 } void Uart_Isr() interrupt 4 using 1 { if (RI) { RI = 0; //清除接收標志位 } if (TI) { TI = 0; //清除發送標志位 } } void Uart_SendData(unsigned char dat) { SBUF = dat; while (!TI); TI=0; } void Uart_SendString(unsigned char *s) { while (*s) Uart_SendData(*s++); }
