電源

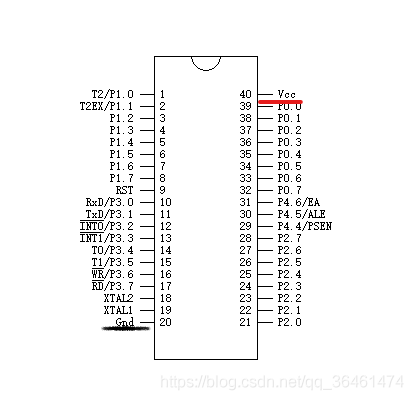

這個就不需要太多解釋了，沒有電源是不可能正常工作的。關鍵問題在于單片機需要什么樣的電源，又應該接在什么那個管腳（引腳）上？見下圖：

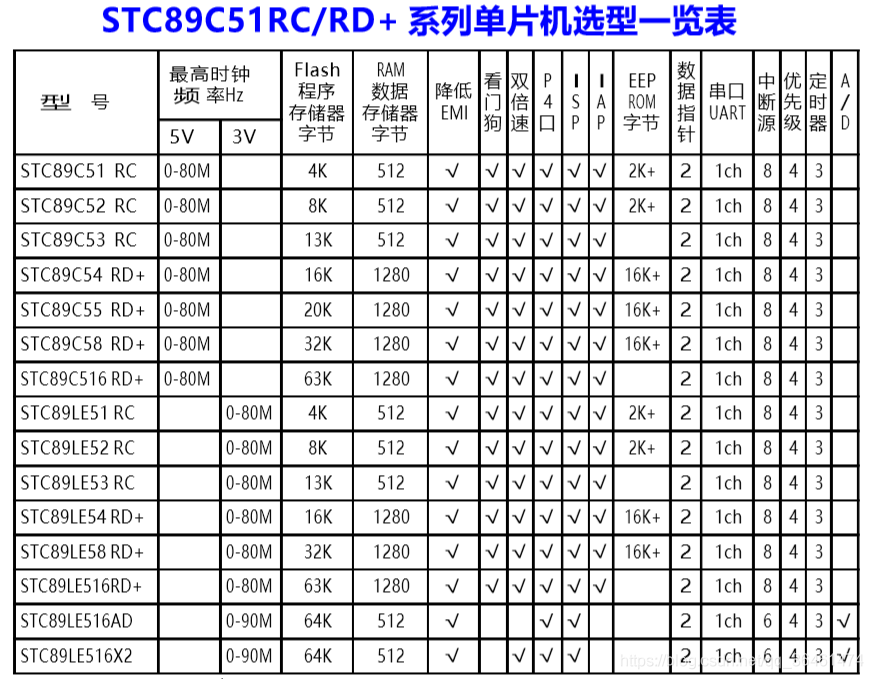

通常我們給一個芯片的管管腳標序號時，使半圓形缺口朝上，逆時針從1開始，依次編號（不僅僅是單片機，很多的芯片都是這樣給管腳標序號的）。對于STC89C51RC系列的5V的單片機，供電范圍在5.5V-3.3V；3V的單片機，供電范圍在3.8V-2.0V（這些信息都可以在官網的數據手冊中查到）。針對于常用的5V單片機，電腦的USB口剛好就是5V的，通過下載電路就能供電了，而3V的單片機，下載器也有對應的電源接口。
如果我們制作自己的作品的時候，考慮到需要用電池供電，我們就不得不自己設計一下我們整套的電源電路，如果使用市面上常見的1.5V干電池，大概需要的3節（4.5V），如果用像18650這種的鋰電池（4.2V-3.7V），一節就夠了。當然了，這只是考慮到單片機的供電，有些模塊如果需要3.3V的電壓，就需要用到像ASM1117這種的穩壓器了。
時鐘信號
為什么需要它
說到這個，就不得不舉一些例子了。軍隊行軍的時候，需要一個領隊的來喊口令，“121”，這樣才會是每個人的步伐一致，上下一心。同樣的道理，單片機執行命令的時候，可能部分電路任務簡單，執行的快，有的電路任務重，執行的慢。這就需要有一個信號來把所有的士兵們統一起來，這個信號就叫時鐘信號。可想而知，時鐘信號的頻率決定了單片機的速度，STC89C51系列的單片機甚至支持0~80M的時鐘頻率（查手冊就可以知道）。
晶體or晶振
這的確是兩個很容易搞混的概念，有時候有對這兩個概念不加區分，其實晶體才是我們常說的那個東西，具體信息可以參考這篇文章
https://blog.csdn.net/tq384998430/article/details/53905584

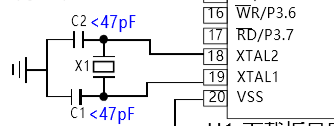

在電路中通常是這樣設計的（官方手冊中的）
兩個小豎線便是電容（陶瓷的），中間那個表示晶體。關于這些參數選擇都已查找相應的手冊。
三個周期
時鐘周期：也就是振蕩周期，指的是始時鐘頻率的倒數。
機器周期：單片機完成一項基本操作（取指令，讀寄存器等）需要若干個時鐘周期。在12T模式下，一個機器周期包含了12時鐘周期：在6T模式下，一個機器周期包含了6個機器周期。STC12/15系列還支持1T模式。
指令周期：一條基本的匯編指令的指令周期包含若干個機器周期。比如一個簡單的空指令就只需要一個機器周期，計數器也是每隔一個機器周期加1。但是其他的指令可能會包含2個或者更多機器周期。
注意：這里說的一條指令并不等同于C語言里面的一條語句。實際上C語言的一條語句編譯后是好幾條匯編語句。
一個簡單的延時程序
接下來我們來一個計算。如果單片機需要1s的延時（比如說讓某個LED亮1秒，滅1秒），我們怎么通過程序?qū)崿F(xiàn)呢？
有兩種方法，我們先講一種簡單的（另一種我們在講定時器時再說）：
假設我們使用的是12Mhz的晶體，那么
時鐘周期
機器周期（12T模式）
指令周期

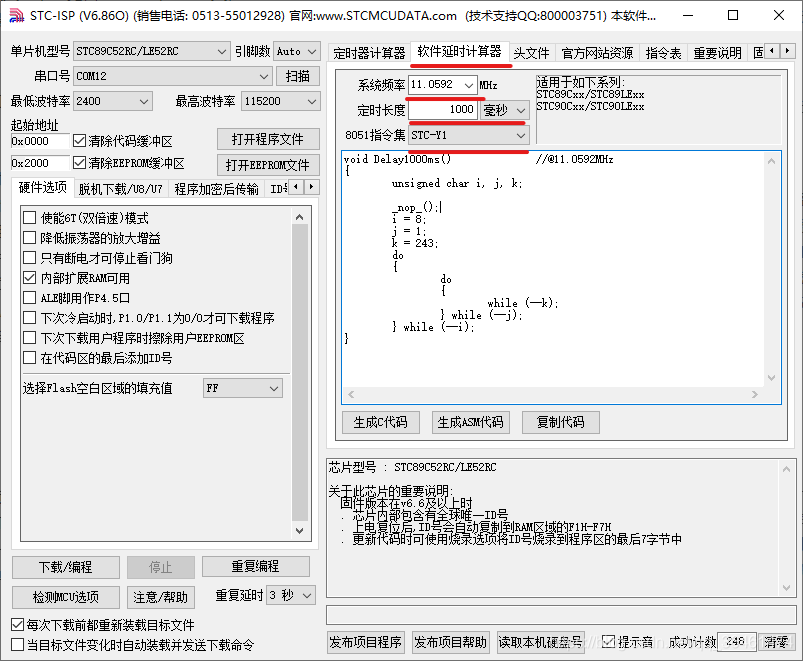

對于nop空指令，只占用一個機器周期，也就是1us。那我們立刻想到，需要延時1s的話，那我們用1 000 000個空指令不就行了么。確實是這樣的，但是你想想一個延時塞一百萬個空指令也太2了，估計會被后來人好好的嘲笑一番。機智的小伙子立馬想到，這太簡單了，用循環不就搞定了么。確實需要循環，但有一點問題，一個循環到底包含多少條指令我們是不知道的，這就需要借助STC提供的燒錄工具了，對于軟件延時，這個軟件能夠精確地幫你計算好，甚至連誤差都有，并提供C代碼（簡直是神器）。
但是在選擇的時候，注意晶振的選擇，還有適用于STC89C52單片機的指令集的選擇。

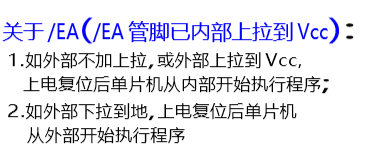

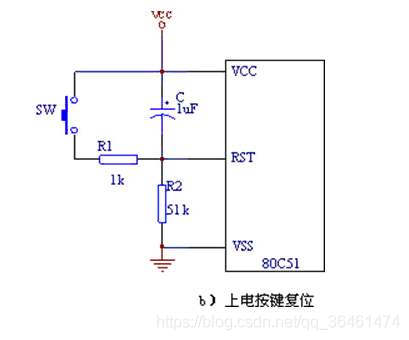

也有可能你會遇到這種問題，這一個函數_nop_()無法識別。你需要在頭文件加上#include 在接上電源的時候，我們希望程序從最開始的地方執行，這是一個很樸素的愿望?；蛘哂袝r候程序卡住了，我們希望從頭開始，這就牽扯到復位的問題。這兩種復位的方式通常稱為上電復位，按鍵復位。單片機的9號引腳（RST，reset）就是用來復位的，當這個引腳接收到一定時間的高電平時，就會復位。 可以用以下電路實現 其中原理可以這樣解釋：在接通電源瞬間，電容相當于導通，此時RST引腳為高電平，然后電容充電，RST引腳的電壓逐漸降低，充電完成，電容相當于斷開，RST始終為低電平。 當電容并聯上一個按鍵時，按下按鍵，RST也能達到高電平，同樣起到了復位的作用。 外部程序存儲器訪問控制 附錄 最后，補上我提到過N次的數據手冊： http://www.stcmcudata.com/datasheet/STC89C52.pdf
