定時器的框圖中有一個TRGO信號輸出，此信號可以用來觸發ADC、DAC、其他定時器等。
此信號怎么產生呢？

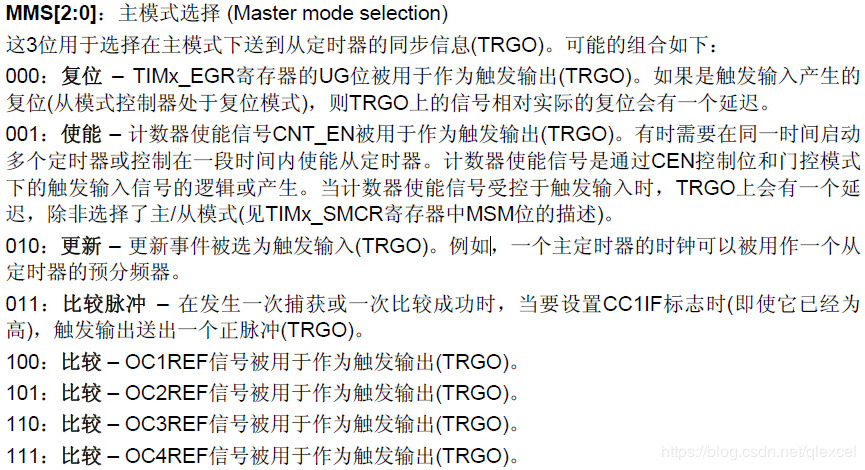

要使用 TIM_SelectOutputTrigger(TIM1, TIM_TRGOSource_Update); 函數來選擇TRGO信號的事件源，這個函數給TIMx_CR2寄存器的位6到位4賦值，位6到位4是MMS[2:0]，描述如下：
如果MMS[2:0]值為000：當TIMx_EGR寄存器的UG位有效，就會觸發TRGO輸出。
如果MMS[2:0]值為010：當產生更新事件時，就會觸發TRGO輸出。
另外：

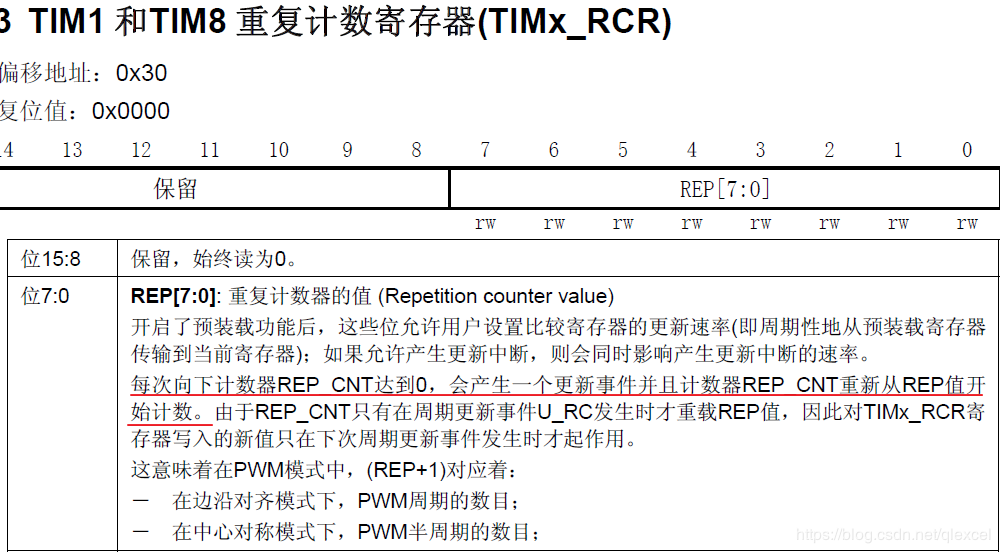

當配置MMS[2:0]值為010：當產生更新事件時，就會觸發TRGO輸出。還可以配合重復計數寄存器來使用：
即重復多少次后才會產生一個更新事件。比如以前是1S產生一個更新事件，當把RCR的值配置為3時，就會變成3秒產生一個更新事件。配置方法如下：
TIM_TimeBaseStructure.TIM_Period = PWM_PERIOD; //計數周期
TIM_TimeBaseStructure.TIM_Prescaler = PWM_PRSC; //分頻系數
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV2; //設置外部時鐘TIM1ETR的濾波時間
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_CenterAligned1; //中央對齊模式1，從0計數到 TIM_Period 然后開始減到0，循環
TIM_TimeBaseStructure.TIM_RepetitionCounter = REP_RATE; //重復計數，就是重復溢出多少次才產生一個溢出中斷（產生更新事件，用來觸發ADC采樣）
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);
