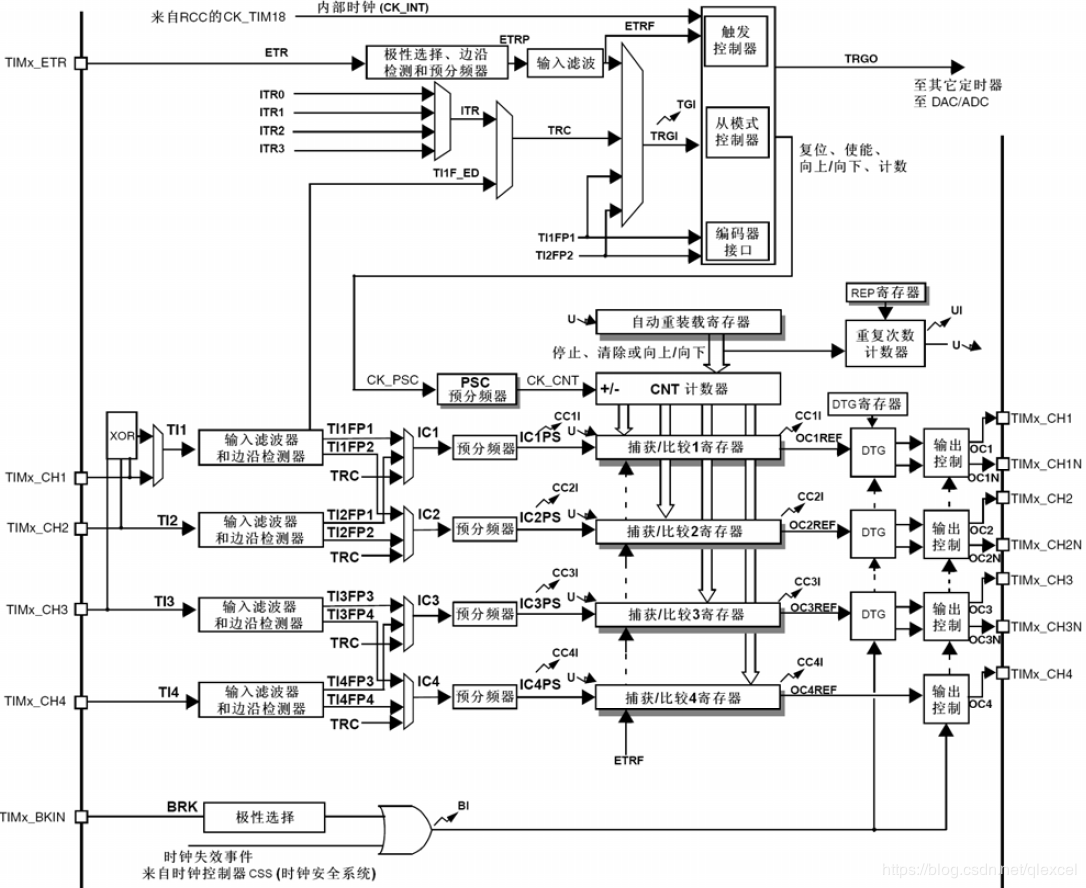

一、CH1N、CH2N、CH3N是高級定時器才有的引腳，是CH1、CH2、CH3的互補引腳，用來做三相電機控制的。
二、ETR
首先定時器的時鐘來源有4種：
1、內部時鐘(CK_INT)
2、外部時鐘模式1：外部輸入引腳
3、外部時鐘模式2：外部觸發輸入ETR
4、內部觸發輸入(ITRx)：使用一個定時器作為另一個定時器的預分頻器。如可以配置一個定時器Timer1而作為另一個定時器Timer2的預分頻器。

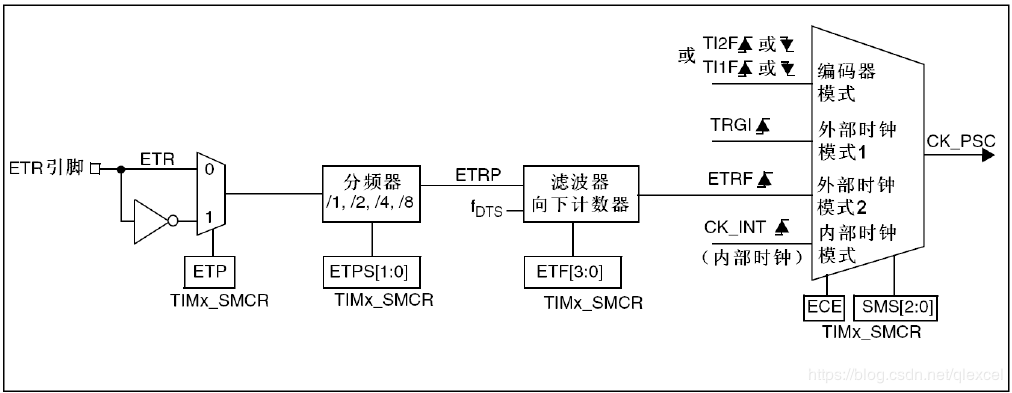

其中的第3種就是ETR，即把外部信號接到ETR引腳上，當ETR引腳上有上升沿或下降沿，就會觸發定時器計數。
使用步驟：
1、TIMx_SMCR寄存器中的ETF[3:0]用來設置濾波器。
2、TIMx_SMCR寄存器中的ETPS[1:0]設置預分頻器，即多少個邊沿觸發一次計數。
3、置TIMx_SMCR寄存器中的ETP設置上升沿或下降沿計數。
4、令TIMx_SMCR寄存器中的ECE=1選定此模式。
5、啟動計數器，寫TIMx_CR1寄存器中的CEN=1。
