數碼管

數碼管是一種應用很普遍的顯示器件，從單片機、ARM到許多微型機控制系統及數字化儀器儀表中都用到數碼管作為顯示輸出。

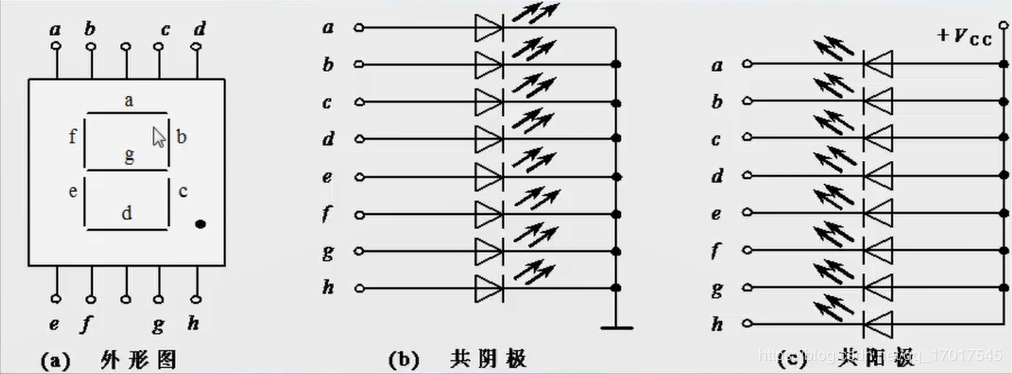

數碼管的主要部分是七段發光_極管；數碼管分為共陰極和共陽極兩種；為了保護各段 LED ，需外加限流電阻。有的產品還附帶有一個小數點，故有人叫其為八段式發光二極管。

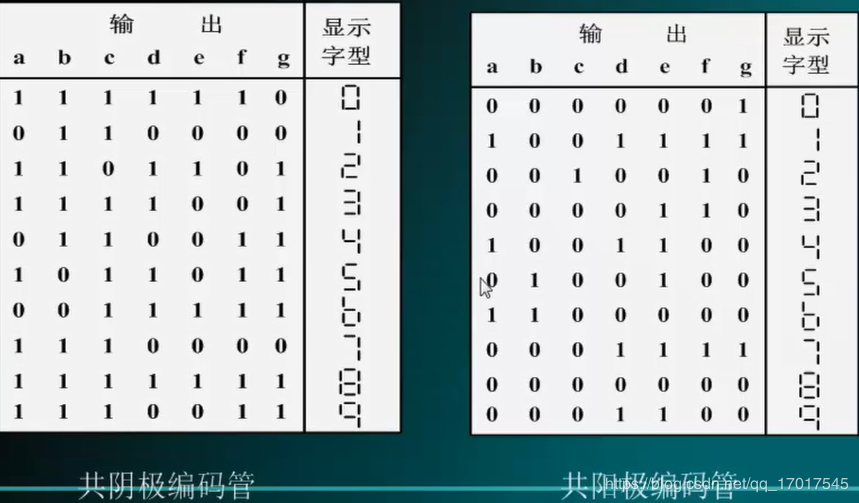

由7個發光段的不同組合，從而實現十六進制數的顯示。線面分別是共陰極和共陽極0-9的編碼表。

164來講主要是多了RCK輸出鎖存器和G允許輸出端（允許三態的存在）

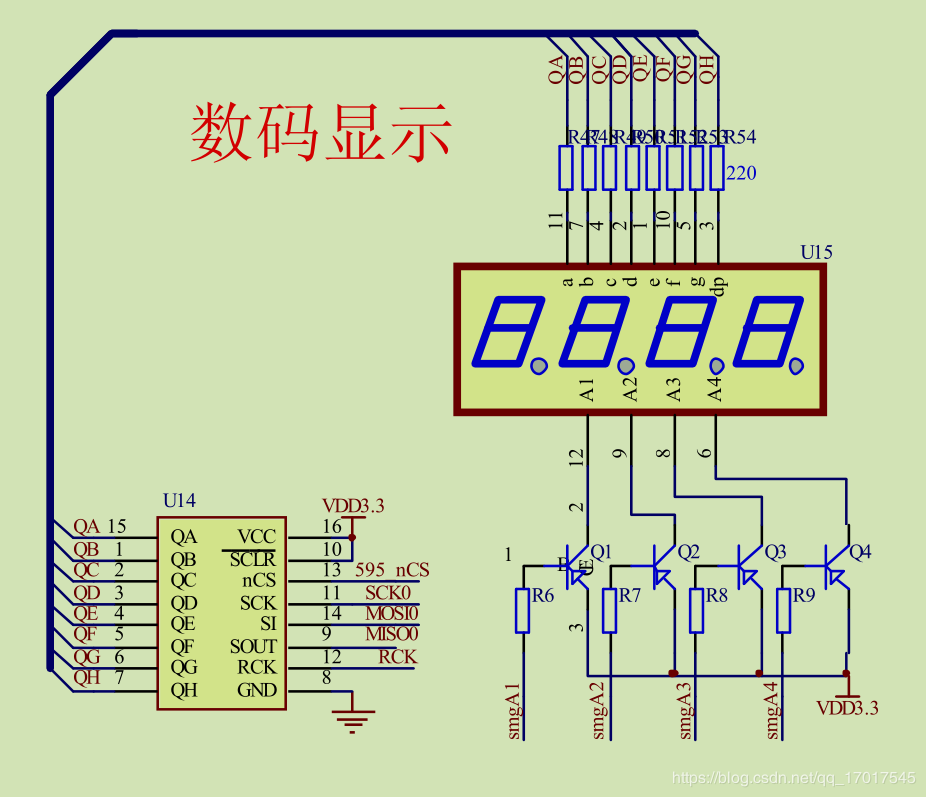

解釋?zhuān)荷蠄D中的smgA1-4等等都是位選端，為了增加數碼管的亮度，這里增加了三極管起到放大電流的作用，以smgA4為例，當這里輸出一個低電平，三極管導通，對應的數碼管就能通電工作。（這里能看出數碼管是共陽的連接方式），這里一共用到的引腳數9個（U14 中的 9/11/12/13/14+smgA1-A4一共是9個引腳），比原來的12個節省了3個引腳（原來12個是指U15的引腳 8+4）。

硬件電路引腳連接

1.首先看smgA1-A4，在核心板原理圖的底板排針圖中找

2.然后在核心板原理圖的CPU部分查找：由上圖可知smgA1-A4，對應名稱分別是 PC8/SPI2_MOSI/PC9/PE8

由結果可知，A1-A4分別對應連接核心板上的 65、54、66、39引腳。(我們可以看到很多的端口是復用的)

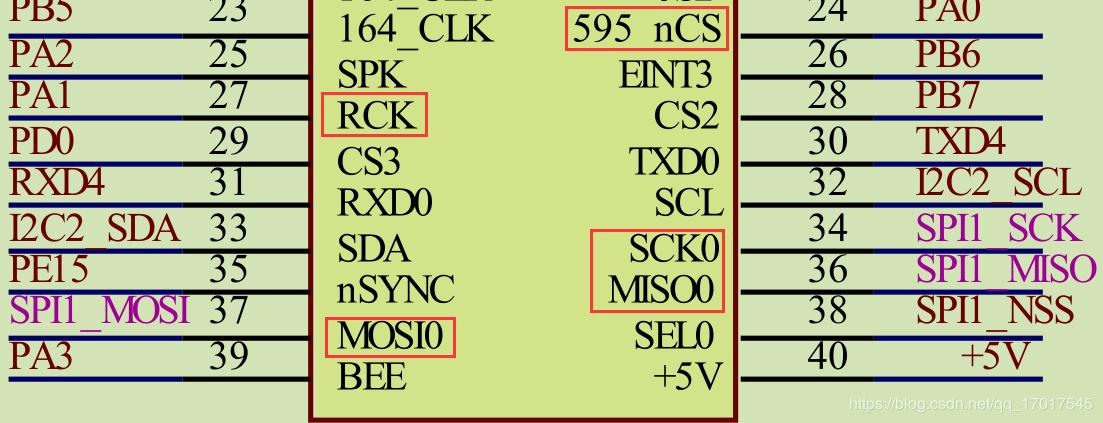

3.繼續找595_nCS、SCK0、MOSI0、MISO0、RCK 對應引腳。

由結果可知，595nCS、RCK、SCK0、MISO0、MOSI0 分別對應連接核心板上的 23、24、30、31、32引腳。

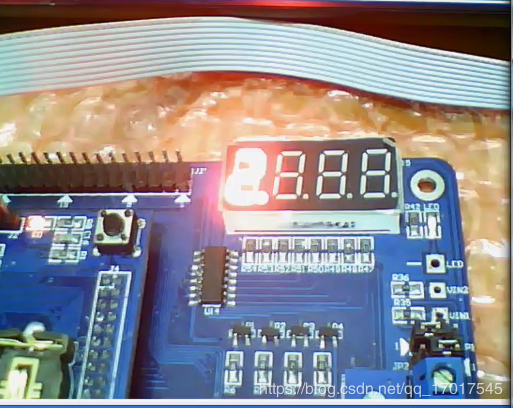

實驗1：驅動第一個數碼管顯示0（軟件模擬）

綜合上面的分析，我們可以把需要用的引腳與CPU的連接關系列出來：
smgA1—PC8:0 導通
RCK—PA1
SCK0—SPI1SCK—PA5
MISO0—PA6
MOSI0—PA7
595_nCS—PA0

/*Include---------------------------*/

#include"stm32f10x_lib.h" //包含所有的頭文件

#include

//----------------函數聲明--------------------

void Delay_MS(u16 dly);

void RCC_Configuration(void);

void GPIO_Configuration(void);

void USART3_Configuration(void);

/*******************************************************************************

* Function Name  : main

* Description    : Main program.

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

int main(void)

{

u8 i,data;

#ifdef DEBUG

debug();

#endif

//------------初始化------------

RCC_Configuration();

GPIO_Configuration();

  //------------數碼管的控制------------

//smgA1---PC8: 0  //RCK--PA1  //SCK--PA5 //MISO0---PA6   //MOSI0---PA7 //595_nCS----PA0

//1、smgA1 PC8=0  595_nCS=0,

GPIO_ResetBits(GPIOC, GPIO_Pin_8);

GPIO_ResetBits(GPIOA, GPIO_Pin_0);

//2、SCK0 上升沿  MOSI0 數據輸入   完成這個數據的通信 00100100

data=0x24;

for(i=0;i<8;i++)

{

GPIO_ResetBits(GPIOA, GPIO_Pin_5);   //pa5=0

if((data&0x01)==0x00)

GPIO_ResetBits(GPIOA, GPIO_Pin_7);

else

GPIO_SetBits(GPIOA, GPIO_Pin_7);

GPIO_SetBits(GPIOA, GPIO_Pin_5);  //pa5=1

data>>=1;

}

//3、RCK上升沿進行鎖存

GPIO_ResetBits(GPIOA, GPIO_Pin_1);

Delay_MS(2);

GPIO_SetBits(GPIOA, GPIO_Pin_1);

}

/*******************************************************************************

* Function Name  : Delay_Ms

* Description    : delay 1 ms.

* Input          : dly (ms)

* Output         : None

* Return         : None

*******************************************************************************/

void Delay_MS(u16 dly)

{

u16 i,j;

for(i=0;i for(j=1000;j>0;j--);

}

/*******************************************************************************

* Function Name  : RCC_Configuration

* Description    : Configures the different system clocks.

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

void RCC_Configuration(void)

{

//----------使用外部RC晶振-----------

RCC_DeInit(); //初始化為缺省值

RCC_HSEConfig(RCC_HSE_ON); //使能外部的高速時鐘

while(RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET); //等待外部高速時鐘使能就緒

FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //Enable Prefetch Buffer

FLASH_SetLatency(FLASH_Latency_2); //Flash 2 wait state

RCC_HCLKConfig(RCC_SYSCLK_Div1); //HCLK = SYSCLK

RCC_PCLK2Config(RCC_HCLK_Div1); //PCLK2 =  HCLK

RCC_PCLK1Config(RCC_HCLK_Div2); //PCLK1 = HCLK/2

RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9); //PLLCLK = 8MHZ * 9 =72MHZ

RCC_PLLCmd(ENABLE); //Enable PLLCLK

while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET); //Wait till PLLCLK is ready

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); //Select PLL as system clock

while(RCC_GetSYSCLKSource()!=0x08); //Wait till PLL is used as system clock source

//---------打開相應外設時鐘--------------------

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO,ENABLE); //使能APB2外設的GPIOA的時鐘

RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE);

//開啟時鐘

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOE | RCC_APB2Periph_GPIOC,ENABLE);

}

/*******************************************************************************

* Function Name  : GPIO_Configuration

* Description    : 初始化GPIO外設

* Input          : None

* Output         : None

* Return         : None

*******************************************************************************/

void GPIO_Configuration(void)

{

//smgA1---PC8: 0 //RCK--PA1 //SCK0---I1SCK--PA5  //、、MISO0---PA6 //MOSI0---PA7 //595_nCS----PA0

GPIO_InitTypeDef GPIO_InitStructure; //聲明一個結構體變量

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_5 | GPIO_Pin_7; //選擇PA.0、PA.1、PA.5、PA.7（輸出）

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //管腳頻率為50MHZ

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //輸出模式為推挽輸出

GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PB5

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; //選擇PA.6（輸入）

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //管腳頻率為50MHZ

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空輸入

GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PB5

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; //選擇PC.8（輸出）

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //管腳頻率為50MHZ

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //輸出模式為推挽輸出

GPIO_Init(GPIOC,&GPIO_InitStructure); //初始化PB5

}

void USART3_Configuration(void)

{

USART_InitTypeDef  U3;

U3.USART_BaudRate =9600;

U3.USART_WordLength = USART_WordLength_8b;

U3.USART_StopBits = USART_StopBits_1;

U3.USART_Parity = USART_Parity_No;

U3.USART_Mode = USART_Mode_Rx|USART_Mode_Tx;

U3.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

USART_Init(USART3, &U3);

USART_Cmd(USART3,ENABLE);

}
