觸發設置指示示波器何時采集和顯示數據。例如，可以設置在遇到模擬通道 輸入信號的上升沿時觸發。通過旋轉"觸發電平"旋鈕，可以調整用于模擬通道邊沿檢測的垂直電平。

除邊沿觸發類型外，還可以設置根據上升/下降時間、第 N 個邊沿猝發、碼型、脈沖寬度、矮脈沖、設置和保持沖突、TV 信號和串行信號觸發（如果安裝了選件許可證）。

示波器一共有11類觸發：邊沿觸發、依次按邊沿觸發、脈沖寬度觸發、碼型觸發、或觸發、上升/下降時間觸發、第N個邊沿觸發、矮脈沖觸發、建立和保持觸發、視頻觸發、串行總線觸發。示波器默認的通常都是邊沿觸發。他們有什么區別？又怎樣設置呢？

什么是觸發？

即使用者設定一個條件，當被測信號 滿足該條件的時候，示波器被激勵而捕獲當前的波形。

示波器的入門可謂十分輕松，每一位剛接觸示波器的初學者，都可以用Auto Scale（自動定標）功能輕易地捕捉到波形。

Auto Scale所用的是最基礎的“邊沿觸發”，它可捕獲 25 Hz 以上頻率、大于 0.5% 的占空比和大于 10 mV 峰峰值電壓幅度的重復波形。當信號不滿足上述要求或想要捕獲波形中的“毛刺”“欠壓”“錯碼”等信息時，用 Auto Scale 就無能為力。此時，需要用到其他的“高級”觸發模式。

邊沿觸發

入門級的 Auto Scale 所采用的“邊沿觸發”，通過查找波形上的指定沿（上升沿或下降沿等）和電壓電平來識別觸發。

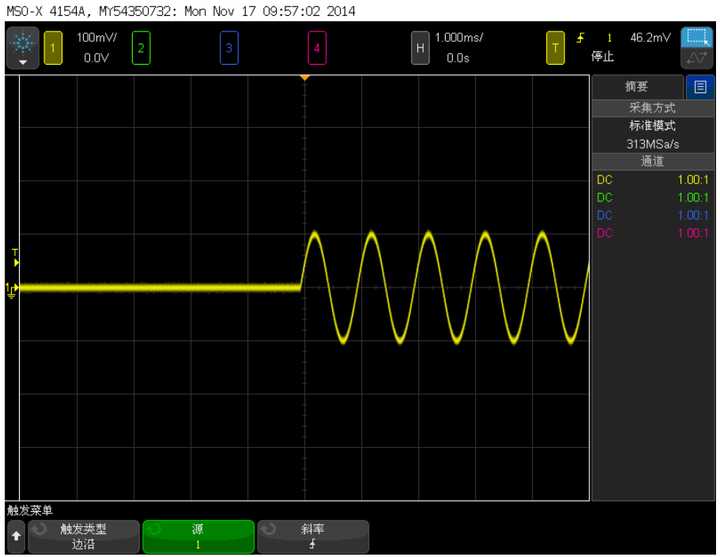

比如向示波器通道1輸入一個正弦波串，希望在波形的上升沿觸發。利用“邊沿觸發”，選擇觸發源為通道1；選擇斜率為上升沿；并調整Trigger Level（觸發電平）。如 圖

圖

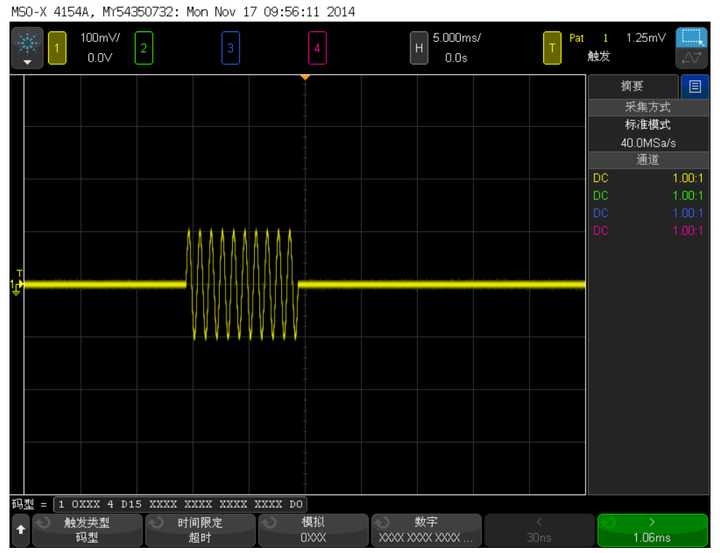

例如，您想觀察電源關斷輸出瞬間的波形變化?！斑呇赜|發”顯然是無法完成這項工作的。這時需要用到“碼型觸發”。我們只需要設置觸發條件為波形停止（碼型為0）1.06ms 后（時間限定超時>1.06ms）觸發，就可以成功捕獲該波形：

圖

圖

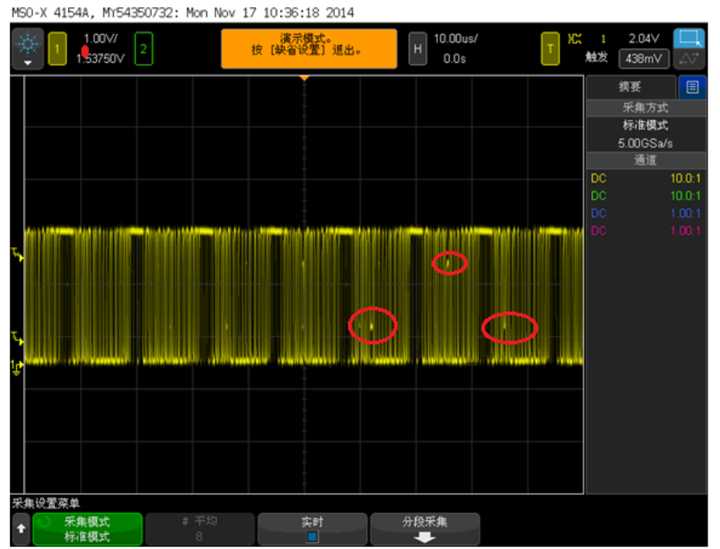

例如晶振廠家，在驗證晶振頻率的同時，還需要關注其電平信號大小，是否準確。 如上圖所示是一個晶振生成的的幾個脈沖串。如圖

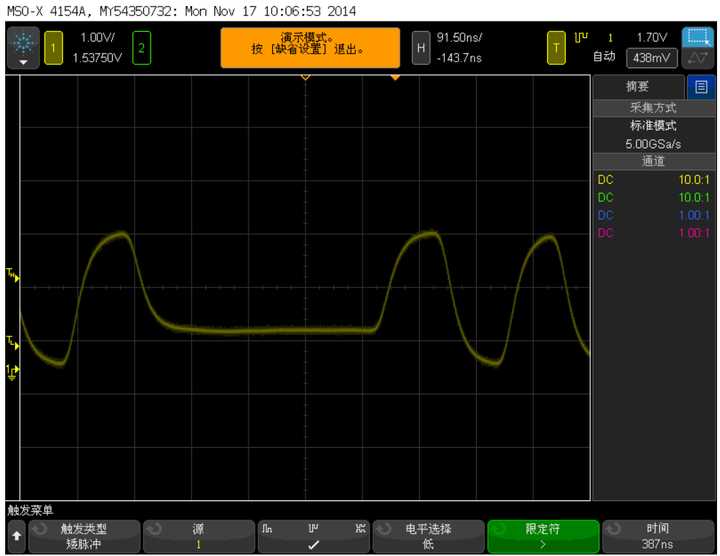

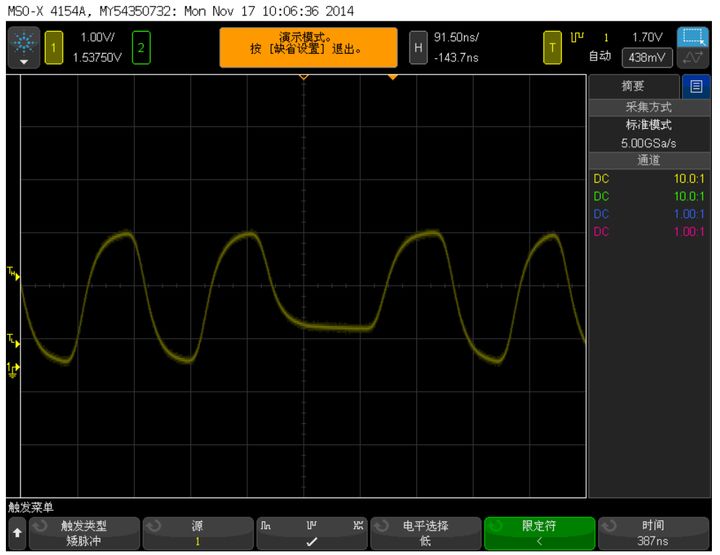

“矮脈沖觸發”可以捕獲到該“欠幅”的波形，在此基礎上再調整“限定符”，可以分別捕獲到脈寬不同的“欠幅”波形，如圖

圖

圖

圖

下面我們來看下違規測試，這就涉及了另一種觸發模式“建立和保持時間”。

首先我們要明確什么建立時間和保持時間。數據從一個器件傳遞到另一個器件時通常使用時鐘信號進行同步。而數據信號在時鐘信號出現前必須要保持穩定一段時間，這樣是為了確保時鐘采樣穩定、準確、可靠,這段時間是必要的建立時間（setup time）。另外，數據信號還需要在時鐘沿出現后保持一定的時間,這個時間稱之為保持時間（hold time）。 我們知道了這兩個時間的概念后,在理解建立和保持時間觸發就容易多了。

對于同步時鐘與信號之間的建立時間和保持時間，不滿足條件的區域我們稱為違規區域，如何捕捉到這些違規信號呢？對于示波器來說這是個簡單的事情：借助觸發功能，設置相應的建立時間、保持時間，完成違規捕獲任務。

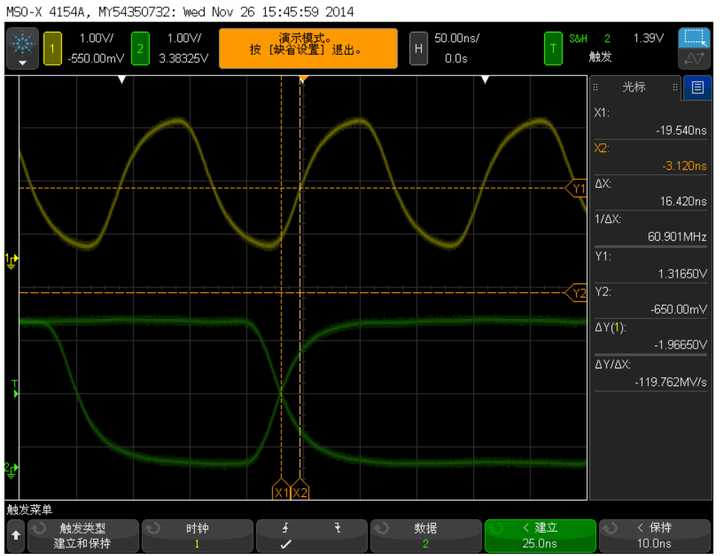

是德科技的示波器內置的“建立和保持觸發”可以輕松得到建立時間和保持時間的容限。如圖

圖

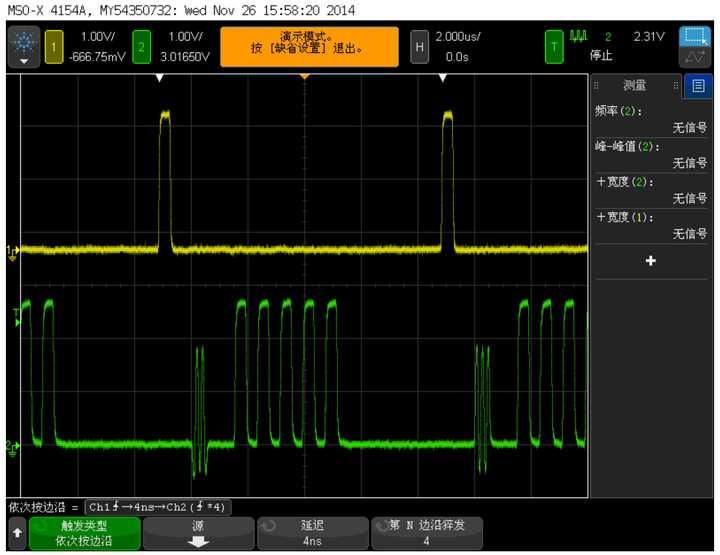

如果在做抽樣檢測時， 質檢員想隨機排查產品故障，特別是當某一信號條件達成后，延遲一段時間后的某一邊沿的波形，就可以用到“依次按邊沿觸發”，如圖

圖

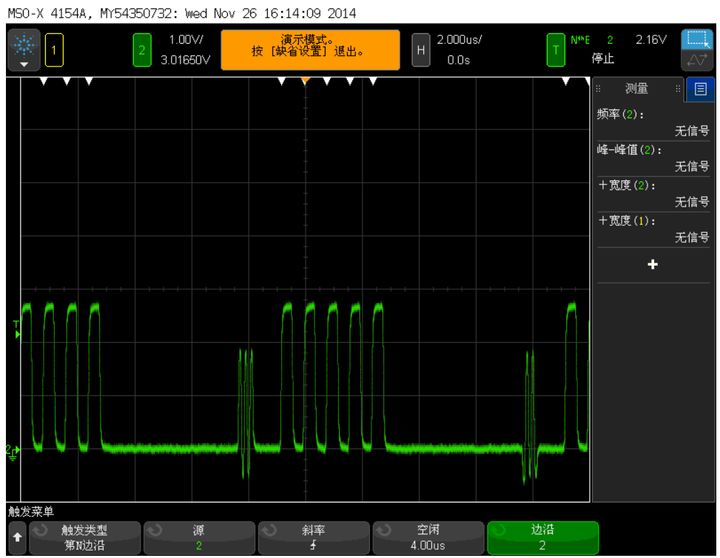

和“依次按邊沿觸發”類似的，還有“第N個邊沿觸發”，可以捕獲到當信號閑置一段時間后的波形，如圖

圖

“視頻觸發”適用于 NTSC 和 PAL 標準的、以視頻 IRE 單位進行的光標測量。通過DSOX4VID 選件，將提供多種 HDTV 觸發標準，例如480p/60、567p/50、720p/50、720p/60、1080i/50、1080i/、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60等。

“串行總線觸發”的選件非常豐富。您可以根據測試需求選擇 I2C、SPI 或 RS232 或 CAN、LIN等等觸發和解碼功能。本文介紹的是InfiniiVision 系列示波器的觸發功能。好消息是所有這些功能都可以在售后進行升級，最大限度保護您的投資。

另外，Infiniium平臺的示波器具有更多觸發類型，例如USB 3.0、JTAG、PCIe、SATA、MIPI等高速總線，這里就不一一介紹了。

以上觸發都需要設置條件，操作人員需要了解波形特征、熟悉示波器的菜單。因此，對示波器新手是一項挑戰。有沒有一種更快、更便捷的觸發呢？

用那句形象的廣告語“哪里不會點哪里”，而我們的示波器可以讓你 “哪里不對點哪里”哈哈。

InfiniiScan Zone 觸摸觸發提供了完整的觸發解決方案。您只需在屏幕上觀察感興趣的信號并在它周圍繪制一個區域 (方框)。過去需要幾個小時才能完成的工作現在只需要短短幾秒鐘。如果您想把區域移動到其它位置，只需將它們拖放到目的地即可。4000 X 和3000T 系列示波器經過簡單設置后，可以在任何一個區域必須交叉或不得交叉的條件下，在一個或兩個區域方框上同時觸發。InfiniiScan Zone 觸發不會影響波形捕獲率；即便啟用更多的特性，4000X和3000T系列仍將保持每秒 200,000 個波形以上的超快捕獲率。換句話說，示波器可以輕松地在任何事件上進行觸發，查看信號的所有細節。

有了如此多種多樣的觸發種類，是不是所有信號中的偶發問題信號都能被示波器捕獲到呢？

很遺憾，答案是否定的。那么為何捕獲不到？請看下文分解：

在調試新設計時，波形和解碼更新速率極為重要，尤其是當您嘗試找出并調試偶發問題時，這是最難解決的問題。更快的波形和解碼更新速率可提高示波器捕獲偶發事件的幾率。要知道這是為什么，首先您必須了解什么是示波器的"死區時間"(有時也稱為"盲區時間")。

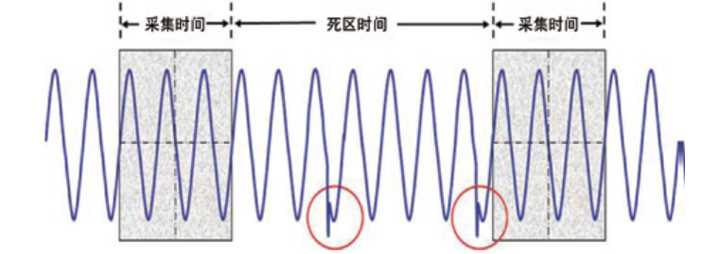

如圖

圖

當您知道設備的更新速率時，可輕松確定示波器的死區時間百分比。示波器的死區時間百分比等于示波器采集周期時間減去屏幕上采集時間得出的值，再除以示波器采集周期時間的比率。示波器的采集周期時間是示波器波形捕獲率的倒數，必須根據所用的特定設置條件進行測量。以下方程總結了示波器的死區時間百分比的計算方法:

% DT = 示波器的死區時間百分比
= 100 x [(1/U) – W]/(1/U)
= 100 x (1 – UW)
其中
U = 示波器的捕獲率
W = 顯示采集窗口 =時基設置x 10

由公式可見，示波器的捕獲率 U和 顯示采集窗口 W 直接影響了示波器的死區時間，從而直接影響示波器是否可以抓取到更多的“不良”信號。

示波器的顯示采集窗口 W各個廠家都相差不多，所以示波器的捕獲率 U成了決定示波器捕獲“不良”信號能力的根本因素。

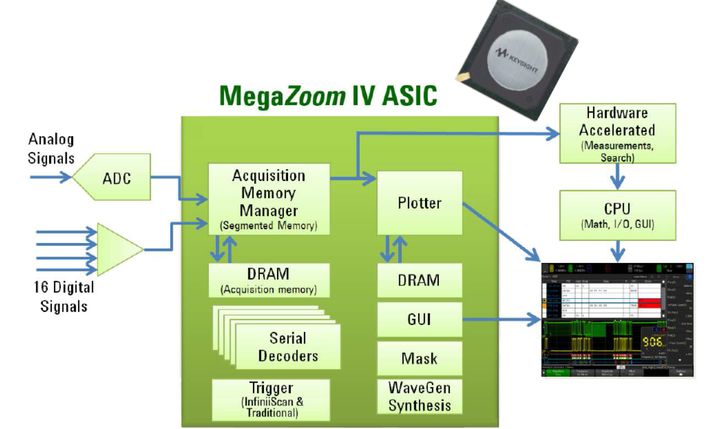

通常，CPU 處理是示波器波形捕獲率和響應性的主要瓶頸。CPU 一般負責處理波形內插、邏輯通道繪圖、串行總線解碼、測量等工作，而隨著這些功能的啟動，波形捕獲率會顯著下降。是德科技 3000X 和 4000X 系列示波器采用了專有技術MegaZoom IV 智能存儲器 ASIC 處理大部分核心運算，只需要 CPU 提供最少的支持。因此，能提供業界領先的100萬個波形/秒的捕獲率，使您能夠以最高概率捕獲隨機和偶發事件。

圖
