如何使用數學函數波形
使用數學函數控件可選擇數學函數：
? 加。
? 減。
? 乘。
? FFT （快速傅立葉轉換）。
可以使用網格和光標控件來測量數學結果。 可以使用在 “ 數學 ” 菜單中選擇的菜單項以及 輸入旋鈕來調整數學波形的 振幅。調整范圍是從 0.1% 至 1000% （以 1-2-5 步幅）。
數學刻度設置顯示在顯示屏底部。
圖 21 數學刻度設置值
加、減或乘波形
1 按下數學 [Math]。
2 在 “ 數學 ” 菜單中，按下運算。
4 按下信源 A，然后繼續按下軟鍵以選擇所需的輸入通道。
5 按下信源 B，然后繼續按下軟鍵以選擇所需的輸入通道。
6 要反轉加、減或乘的結果 （參照參考電平），可選擇反轉以在 “ 打開 ” 和 “ 關閉 ” 之間切換。
使用 FFT 顯示頻率域
FFT 數學函數可通過數學運算將時間域波形轉換為其頻率分量。
FFT 波形可用于查找系統中的諧波含量和失真，用于確定直流電源中的噪聲特征并分析振動情況。
如何顯示波形的 FFT：
1 按下數學 [Math]。
2 在 “ 數學 ” 菜單中，按下運算。
3 繼續按下運算軟鍵或轉動 輸入旋鈕以選擇 “FFT”。
4 在 FFT 菜單中，按下信源選擇，然后繼續按下軟鍵以選擇所需的輸入通道。
注意：
包含直流分量或偏移的波形的 FFT 可導致 FFT 波形振幅值不正確。要盡量減小 直流分量，可選擇源波形上的交流耦合。
要減少隨機噪聲和混疊分量 （在重復或單沖波形中），可將示波器采集模式設置 為平均。
有四個 FFT 窗函數。每個窗函數都會在頻率解析度和幅度精度之間進行折 衷。您要測量的內容以及源波形特征有助于確定要使用的窗函數。使用表 6 中的指導選擇最佳窗函數。
表 6 FFT 窗函數特征
注意：要顯示包含較大動態范圍的 FFT 波形，可使用 dBVrms 刻度。dBVrms 刻度使用 對數刻度顯示分量振幅。
10 使用水平位置旋鈕調整頻率 / 格。
頻率刻度顯示在屏幕上。使用它可顯示與 FFT 波形中的峰值關聯的頻率。
圖 22 FFT 波形
注意：FFT 分辨率 - FFT 分辨率是采樣率和 FFT 點數的商 (fS/N)。如果包含固定數量的 FFT 點（1024 個），采樣率越低，分辨率就越好。
注意：頻域中的尼奎斯特頻率和混疊 - 尼奎斯特頻率是任何實時數字化示波器都可在沒有混疊的情況下捕獲的最高頻 率。此頻率為采樣率的一半。超過尼奎斯特頻率的頻率將會導致采樣不足，從而 出現混疊。尼奎斯特頻率也稱為折疊頻率，因?yàn)樵诓榭搭l率域時，混疊的頻率分 量從該頻率向后折疊。
如何使用參考波形
您可以將參考波形保存到內部非易失性存儲位置，然后在示波器上與捕獲的其他 波形一起顯示。
還可以在外部 USB 驅動器連接到前面板 USB 主機端口時，將參考波形導出到該 外部 USB 驅動器，或從其導入。
參考波形可像其他波形一樣顯示 （即，打開 / 關閉）
注意：參考波形函數不適用于 X-Y 模式。
保存參考波形
1 在將波形保存為參考之前，可根據需要設置波形的刻度和位置。 這些設置將成為參考波形的默認設置。
2 按下參考 [Ref]。
4 按下存儲位置以選擇 “ 內部 ”。
5 按下保存。
導出或?qū)雲⒖疾ㄐ?p>從外部存儲器導出或?qū)?（當 USB 驅動器連接到前面板 USB 主機端口時）：
1 按下參考 [Ref]。
3 按下存儲位置以選擇 “ 外部 ”。
4 按下保存或?qū)搿?p>5 使用磁盤管理器對話框?qū)Ш降揭獙⑽募?dǎo)出到的文件夾
6 在 “ 保存 ” 或 “ 導入 ” 菜單中：
? 要導出波形，可按下新建文件，輸入文件名，然后按下保存。
? 要加載選定的波形 （.wfm 文件），可按下導入。
使參考波形恢復其默認刻度
1 按下參考 [Ref]。
2 在 “ 參考 ” 菜單中，按下復位。 將恢復原先保存的波形的刻度和位置。
如何更改示波器顯示設置
將波形顯示為矢量或點
1 按下顯示 [Display]。
2 在 “ 顯示 ” 菜單中，按下顯示類型在下列各項之間切換波形顯示：
矢量 - 示波器可使用數字插值來連接采樣點。 數字插值使用 sin(x)/x 數字濾波來維護線性結構。數字插值 適用于實時采樣，在水平刻度設置為 20 ns 或更快時最有效。
點 - 將顯示采樣點。
清除顯示
1 按下顯示 [Display]。
2 在 “ 顯示 ” 菜單中，按下清除顯示。
設置波形保持
1 按下顯示 [Display]。
2 在 “ 顯示 ” 菜單中，按下波形保持以在下列各項之間切換波形顯示：
無限 - 采樣點將保持顯示狀態，直到顯示被清除，或保持設置為 “ 關閉 ”。
關閉
調整波形強度
1 按下顯示 [Display]。

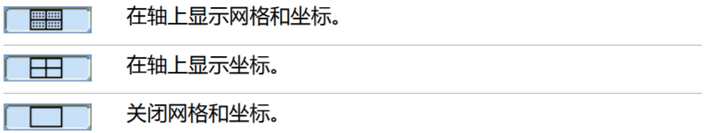

更改網格
1 按下顯示 [Display]。
反轉屏幕顏色
1 按下顯示 [Display] > 首選項。
2 在 “ 顯示 ” 菜單中，按下屏幕以在 “ 普通 ” 和 “ 反轉 ” 顏色之間切換。
在打印或保存屏幕時，反轉屏幕顏色有時很有用。
更改菜單顯示時間
菜單顯示時間是指在按下前面板鍵或軟鍵后，菜單保留在屏幕上的時間。
1 按下顯示 [Display]。
