射頻（RF）測試是嵌入式系統開發與驗證中的關鍵環節，尤其是在電信、航空航天、汽車以及物聯網等行業。隨著嵌入式系統的日益復雜，傳統 RF 測試方法往往難以捕捉多個域（時間、頻率、數字域）信號之間的復雜相互作用。多域信號分析作為一種強大的方法應運而生，為工程師提供了 RF 性能的全景視圖。

本文將探討多域信號分析的原理、優勢及其在嵌入式 RF 測試中的實際應用，并為希望優化測試流程的工程師與開發人員提供實踐洞察。

什么是多域信號分析？

多域信號分析技術是一種綜合性的測試方法，它通過同步考察嵌入式系統中不同維度的電子信號特征，實現對系統行為的全方位理解。這項技術的核心在于突破傳統單域分析的局限性，將時域、頻域和數字域三個關鍵維度的分析有機結合。

在時域分析維度，研究人員可以精確捕捉信號幅度和相位隨時間演變的動態特性。這種分析方法特別適用于揭示系統的瞬態響應特征、時序抖動現象以及各種定時相關問題。頻域分析則提供了信號在頻率維度上的能量分布圖譜，使工程師能夠準確識別基波分量、諧波成分以及潛在的雜散發射問題。數字域分析專注于處理時間和幅度均離散化的數字信號，在邏輯電路功能驗證和通信協議解析方面具有不可替代的作用。

通過這種多維度的協同分析，工程師能夠獲得比傳統單域測試更為全面和準確的RF系統性能評估。這種綜合性的分析方法不僅提高了測試效率，更重要的是能夠發現那些在單一維度分析中容易被忽視的系統級問題，為復雜系統的調試和優化提供了全新的技術手段。

為何多域分析對嵌入式 RF 測試至關重要

嵌入式 RF 系統（如 5G 設備、雷達系統或 IoT 模塊）通常運行在復雜信號交互的環境中，并集成了多個 RF 組件（收發機、放大器、天線），且受制于物理空間與功耗預算。在這種嚴苛的設計約束下，多域信號分析技術展現出其獨特的價值，主要體現在以下四個關鍵方面：

1) 全面的信號表征：嵌入式 RF 系統的表現往往跨多個域。例如，頻域中的雜散發射可能源于時域的定時問題。多域分析可將這些現象關聯起來，從而更快速地定位根本原因。

2) 符合標準規范：現代 RF 系統必須滿足嚴格的標準（如 5G 的 3GPP、Wi-Fi 的 IEEE 802.11）。多域分析確保信號在時間、頻率和調制等各域均符合規范，降低不合規風險。

3) 調試復雜問題：相位噪聲、互調失真或調制誤差等問題，往往在不同域表現各異。多域工具能讓工程師追溯問題根源，加快調試流程。

4) 提高測試效率：多域分析提供了統一的信號行為視圖，減少了多套測試系統的需求，節省開發與驗證階段的時間和資源。

多域信號分析的關鍵工具與技術

在嵌入式 RF 測試中實施多域信號分析，通常依賴以下先進工具與方法：

• 矢量信號分析儀（VSA）

多功能儀器，可在時間、頻率和調制域捕獲與分析 RF 信號，能解調 QAM、OFDM 等復雜信號，并提供 EVM（誤差向量幅度）、相位噪聲及頻譜純度等指標?，F(xiàn)代 VSA 配套的軟件支持多域可視化，是嵌入式 RF 測試不可或缺的工具。

• 實時頻譜分析儀（RTSA）

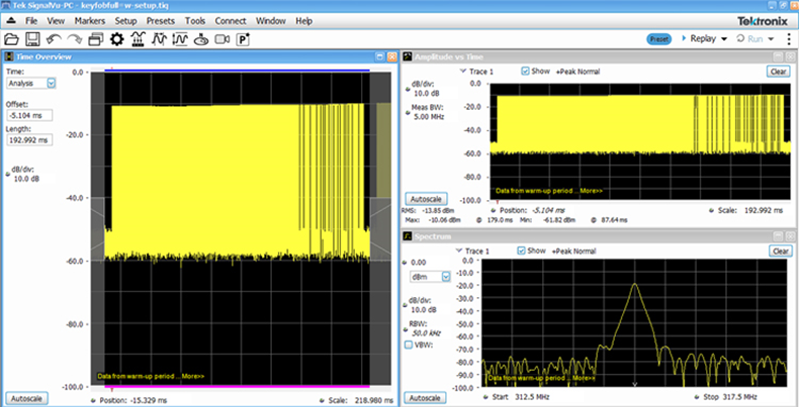

擅長高動態范圍捕獲頻域中的瞬態與間歇信號，對調試雜散發射或干擾尤為關鍵。結合時域可視化與解調分析能力后，RTSA 在跨域測試中表現出色。Tektronix 所有 RTSA 均搭載 SignalVu 軟件套件，可同時顯示頻譜、頻譜圖、時間概覽、幅度、相位等關聯視圖。

• 高帶寬示波器 + RF 分析軟件

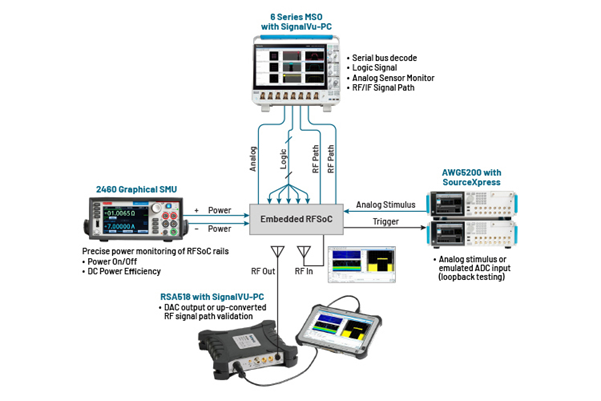

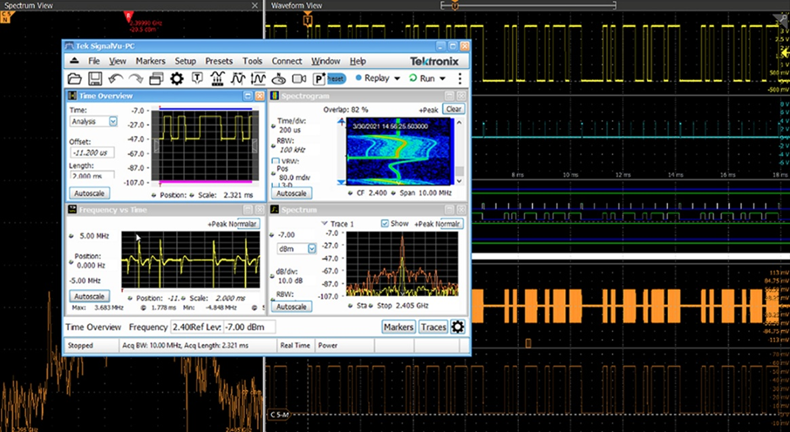

可執行時域測量并提供頻率與調制分析，特別適合分析嵌入式系統的基帶與中頻信號。Tektronix 示波器上的 SignalVu 能直接提供與 VSA/頻譜分析儀相同的高級 RF 分析能力，無需額外設備。SignalVu 可原生運行在示波器上或通過 PC 調用，利用示波器采集的時域數據實現實時或事后 RF 分析，將 RF 域事件（如信號掉落、雜散）與時域事件（如電源毛刺、處理器活動）關聯起來。

• 軟件無線電（SDR）平臺

提供靈活可編程的 RF 測試方法。結合多域分析軟件，工程師可實時采集和處理信號，實現嵌入式 RF 系統的快速原型與測試。

• 信號處理軟件工具

如 MATLAB、Python（NumPy/SciPy 庫）等，可對采集信號進行后處理，支持 FFT 頻域分析、時頻分析（如頻譜圖）及調制質量評估。

多域分析在嵌入式 RF 測試中的實際應用

在實際應用場景中，多域分析技術展現出廣泛適用性。在5G和物聯網設備開發中，工程師需要同時關注調制質量指標和頻譜特性，多域分析方法可以同步完成EVM測量和頻譜再生分析。汽車雷達系統的驗證工作則要求精確的時域脈沖特性測試和頻域線性度評估，并確保調制保真度，這對目標檢測精度至關重要。無線通信模塊的研發人員利用多域分析技術，能夠有效識別同頻干擾、數據包時序錯誤以及調制失真等潛在問題。在要求嚴苛的衛星通信領域，多域分析方法為信號質量和相位噪聲的全面評估提供了可靠手段，多域分析可在各域驗證信號質量，確保符合航空航天標準。

跨域信號分析的最佳實踐

1) 明確測試目標：在測試前確定關鍵性能指標（如 EVM、無雜散動態范圍）及相關域。

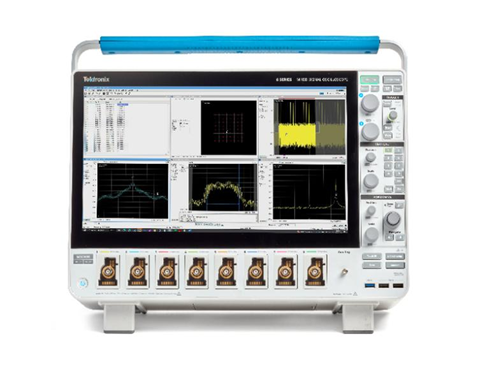

2) 選擇合適的工具：選用支持跨域分析、頻率范圍和調制方式與系統匹配的儀器與軟件。例如 Tektronix 4/5/6 系列示波器可在無需單獨頻譜分析儀的情況下完成嵌入式 RF 驗證，實現時間相關調試與調制分析。

3) 跨域關聯測量：使用可視化工具將時間、頻率與調制數據疊加，方便發現異常之間的關聯。例如 Tektronix 5/6 系列 MSO 的 Spectrum View 硬件集成實時頻譜分析功能，可獨立設置中心頻率、帶寬及分辨率帶寬，并與 SignalVu 聯合使用。

4) 自動化測試流程：利用 Python、SCPI 等腳本語言自動化多域測量，提高可重復性與效率。SignalVu-PC 提供 COM API 及高層次 API 接口，簡化自動化開發。

挑戰與未來趨勢

多通道跨域分析可能需要昂貴且復雜的設備組合，由經驗豐富的工程師進行同步操作；同時，跨域數據處理需要外部計算平臺的高性能資源。然而，示波器雖然動態范圍不及專用 RTSA、分析選項少于 VSA，但在同一臺常用設備上即可實現高層次調試，無需外部數據導出或多臺設備同步，是一種“單機”調試的折中方案。

展望未來，多域分析技術正迎來多個突破性創新方向。主要體現在四個關鍵方向：首先，AI與機器學習技術的深度集成將實現自動化異常檢測和跨域行為預測，大幅提升測試智能化水平；其次，云端測試平臺的普及將突破地域限制，支持遠程多域分析和高效數據處理，實現全球研發團隊的實時協作；第三，隨著毫米波和太赫茲技術的快速發展，新一代多域分析工具將突破傳統頻率限制，為高頻段應用提供更全面的測試支持；最后，數字孿生技術的引入將開創虛擬驗證新范式，通過與多域分析技術的深度融合，實現在物理測試前的系統級仿真驗證，顯著縮短產品開發周期。

多域信號分析技術正在深刻重塑嵌入式RF測試的行業實踐。借助集成了先進軟件的RTSA、示波器等現代化測試工具，工程師能夠以前所未有的效率完成跨時域、頻域和調制域的系統診斷，確保產品性能完全符合嚴苛的行業標準。在5G通信、汽車雷達、物聯網等關鍵技術領域，多域分析方法已成為實現突破性創新的關鍵推動力。隨著射頻技術的持續演進，掌握多域分析能力將成為企業保持技術領先優勢的核心競爭力。
