MSP430單片機的時鐘系統

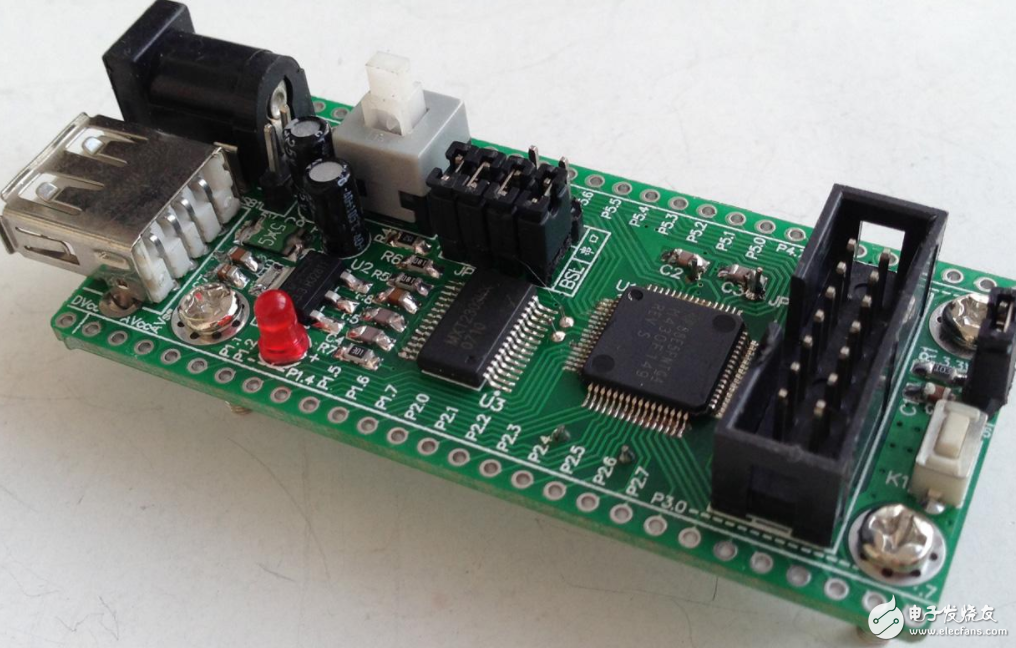

MSP430根據型號的不同最多可以選擇使用3個振蕩器。我們可以根據需要選擇合適的振蕩頻率，并可以在不需要時隨時關閉振蕩器，以節省功耗。這3個振蕩器分別為：
(1)DCO 數控RC振蕩器。它在芯片內部，不用時可以關閉。DCO的振蕩頻率會受周圍環境溫度和MSP430工作電壓的影響，且同一型號的芯片所產生的頻率也不相同。但DCO的調節功能可以改善它的性能，他的調節分為以下3步：a：選擇BCSCTL1.RSELx確定時鐘的標稱頻率;b：選擇DCOCTL.DCOx在標稱頻率基礎上分段粗調;c：選擇DCOCTL.MODx的值進行細調。
(2)LFXT1 接低頻振蕩器。典型為接32768HZ的時鐘振蕩器，此時振蕩器不需要接負載電容。也可以接450KHZ~8MHZ的標準晶體振蕩器，此時需要接負載電容。
(3)XT2 接450KHZ~8MHZ的標準晶體振蕩器。此時需要接負載電容，不用時可以關閉。
低頻振蕩器主要用來降低能量消耗，如使用電池供電的系統，高頻振蕩器用來對事件做出快速反應或者供CPU進行大量運算。
MSP430的3種時鐘信號：MCLK系統主時鐘;SMCLK系統子時鐘;ACLK輔助時鐘。
(1)MCLK系統主時鐘。除了CPU運算使用此時鐘以外，外圍模塊也可以使用。MCLK可以選擇任何一個振蕩器所產生的時鐘信號并進行1、2、4、8分頻作為其信號源。
(2)SMCLK系統子時鐘。供外圍模塊使用。并在使用前可以通過各模塊的寄存器實現分頻。SMCLK可以選擇任何一個振蕩器所產生的時鐘信號并進行1、2、4、8分頻作為其信號源。
(3)ACLK輔助時鐘。供外圍模塊使用。并在使用前可以通過各模塊的寄存器實現分頻。但ACLK只能由LFXT1進行1、2、4、8分頻作為信號源。
PUC復位后，MCLK和SMCLK的信號源為DCO，DCO的振蕩頻率為800KHZ。ACLK的信號源為LFXT1。
MSP430內部含有晶體振蕩器失效監測電路，監測LFXT1(工作在高頻模式)和XT2輸出的時鐘信號。當時鐘信號丟失50us時，監測電路捕捉到振蕩器失效。如果MCLK信號來自LFXT1或者XT2，那么MSP430自動把MCLK的信號切換為DCO，這樣可以保證程序繼續運行。但MSP430不對工作在低頻模式的LFXT1進行監測。
