問題：

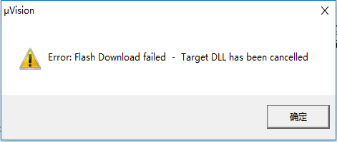

stm32下載程序時出現 NO JLink Device found或者出現Error: Flash Download failed - Target DLL has been cancelled 的錯誤提示。如下圖所示：
導致程序無法下載到芯片上。
解決方案：
第一種情況：（下載配置問題）

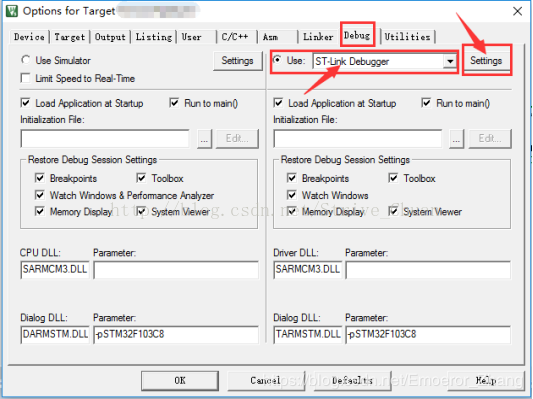

1、先查看Debug的配置是否正確，在這里以ST-Link為例:
2、點擊Setting，然后進入新的窗口，如下所示：
只有當該窗口出現圖中標注的ARM CoreSight..（當然是針對于ST-Link而言）時，點擊確定，證明ST-Link正常工作；如果沒有出現ARM CoreSight... 的話，說明ST-Link沒有正常工作，要么是時鐘線和數據線接反了，要么就是沒有安裝驅動，或者是硬件有問題，此時可以交換時鐘線和數據線的位置，再不行就重裝驅動。

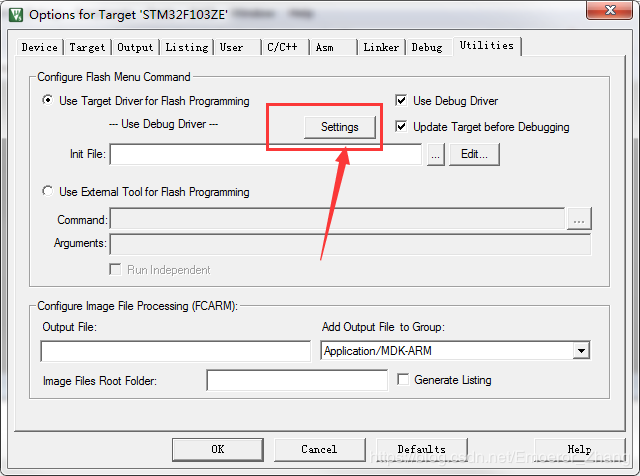

3、點擊進入U(xiǎn)tilities，如下圖：

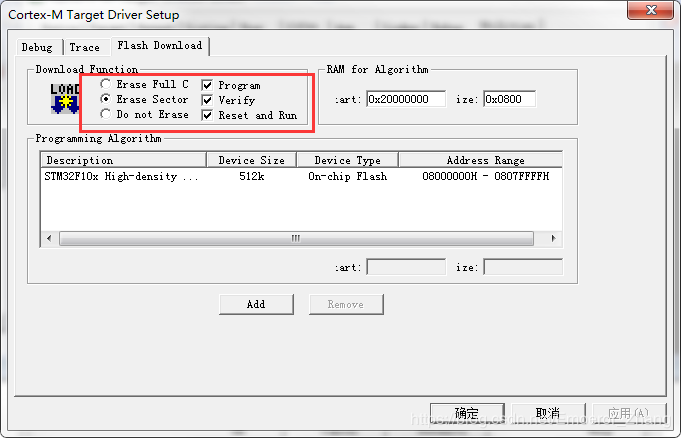

按照如下圖勾選。
4、到了這一步，基本上就已經解決問題了。如果還不行，可以試試重裝驅動，檢查硬件問題，或者重啟電腦。
第二種情況：（調試接口初始化問題）
1、如果使用的是3.5版本的庫函數進行初始化，就在全部初始化函數的最后加上一句AFIO->MAPR |= 1<<25;（寄存器名和控制位可能會因型號不同而不同，詳見對應使用手冊）?；蛘哂脦炖锏恼Z句單獨啟用SW-DP對應端口的端口復用功能并配置為SWCLK和SWDIO模式。

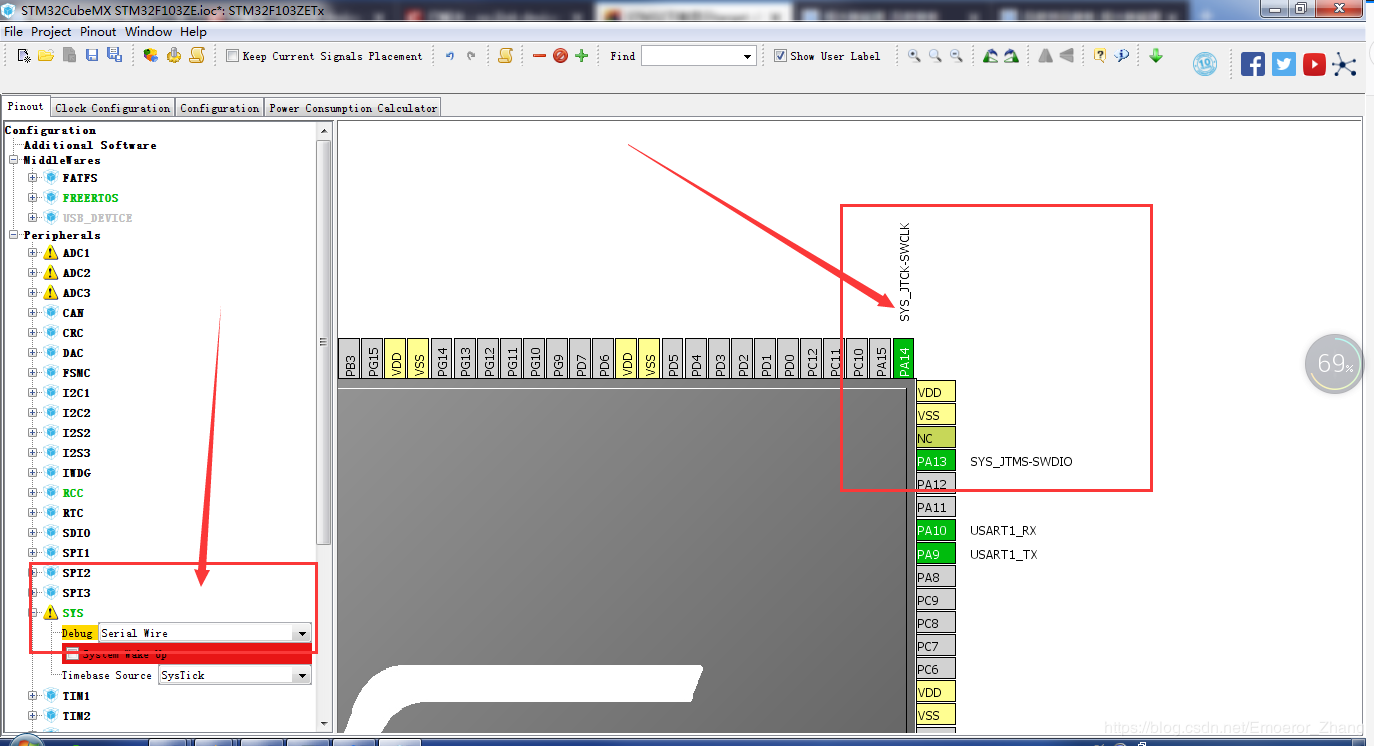

2、如果使用stm32Cube MX軟件，則在Pinout頁中將如圖所示對應端口設定為SWCLK和SWDIO或者將Serial-WireDebug打勾，這樣生成的初始化代碼會將這兩個端口初始化為SW-DP功能。
