• 利用開發板上的ds18b20傳感器測量當前溫度，利用數碼管輸出當前溫度值。


實現結果：

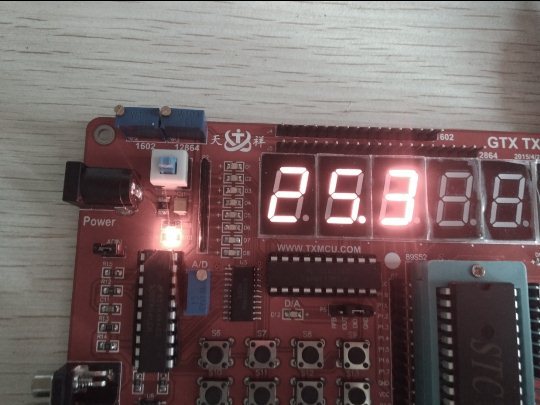

測試結果顯示當前攝氏溫度25.3度。

實現原理：

（1）獨立數碼管

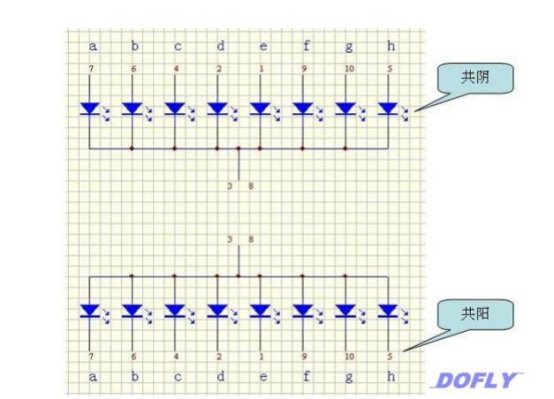

數碼管分為共陽極和共陰極數碼管，

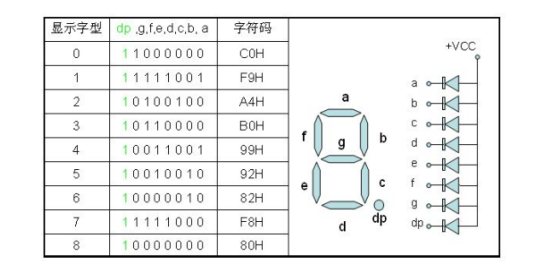

通過控制數碼管中的8個二極管，來顯示數字。

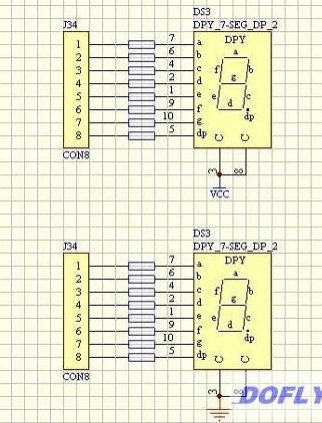

（2）多位共陰數碼管和共陽數碼管

本項目使用的是6位共陰數碼管。

數碼管控制主要通過段鎖存和位鎖存控制顯示要顯示的數字如溫度。段鎖存是指6位共陰極數碼管段輸出端連接鎖存器74HC573的輸出端，鎖存器的輸入端連接單片機接口P0。位鎖存是指6位數碼管位置輸出端連接鎖存器74HC573的輸出端，鎖存器的輸入端連接單片機接口P0。段鎖存器片選端接單片機接口P2.6，位鎖存器片選端接單片機接口P2.7。

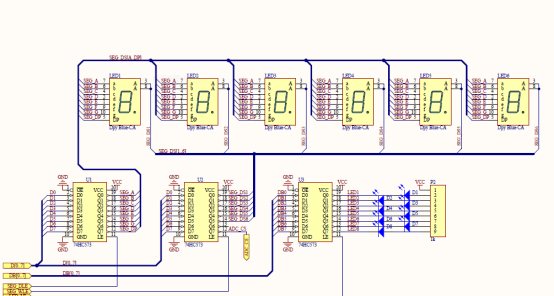

連接圖如下：

程序分析：溫度傳感器DS18B20接單片機P2.2，段鎖存接P2.6，位鎖存接P2.7，unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

顯示段碼值0~9，Unsigned char code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};

分別對應相應的數碼管點亮,即位碼。

溫度傳感器的程序有測溫的程序，測得的溫度通過數碼管顯示出來。其中使用了延時和中斷子程序。

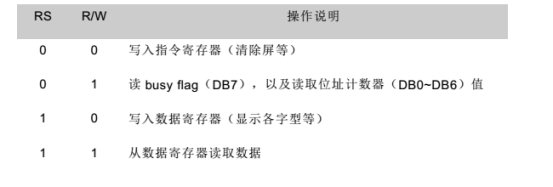

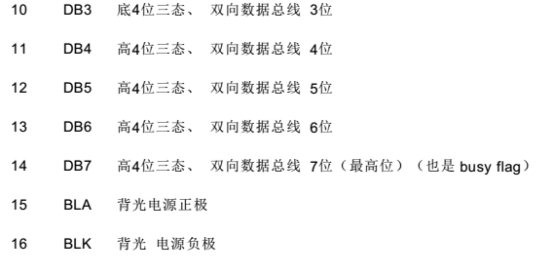

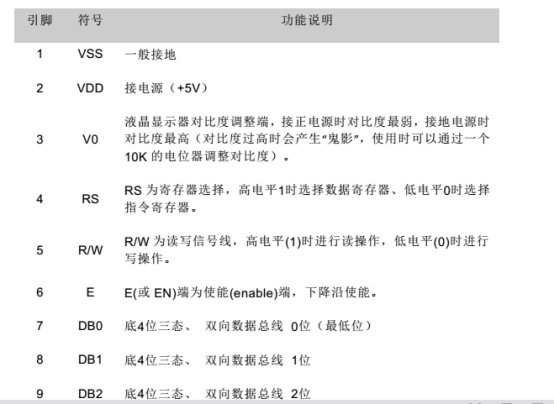

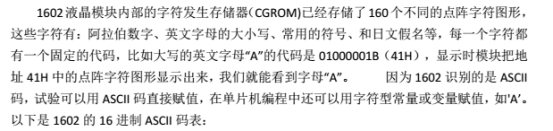

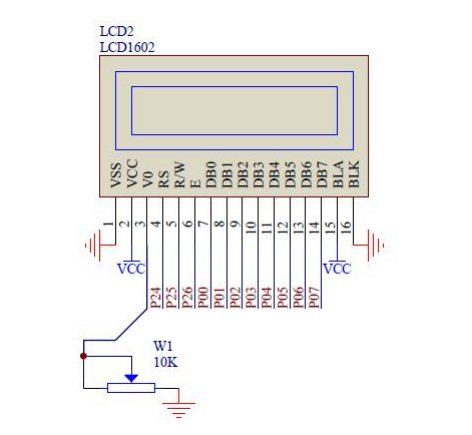

• 用液晶屏1602實現溫度顯示。


• 利用按鍵實現攝氏溫度和華氏溫度的轉換，并顯示。


實現結果：

按下S2，顯示攝氏溫度如下

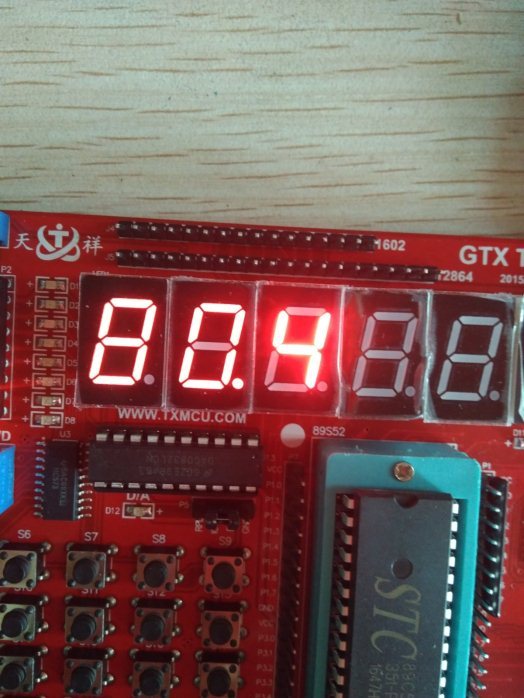

按下S2，顯示華氏溫度如下

實現原理：

在之前的溫度顯示模塊加入按鍵功能程序，利用兩種溫度轉換公式華氏溫度=(攝氏溫度*9/5)+32實現轉換。

相關程序如下：

void display(uint temp,uint hstemp)                                          //顯示程序

{

   if(s2==0)

   {

   ser=temp/10;

   SBUF=ser;

   A1=temp/100;

   A2t=temp%100;

   A2=A2t/10;

   A3=A2t%10;

   dula=0;

   P0=table[A1];                            //顯示百位

   dula=1;

   dula=0;

   wela=0;

   P0=0x7e;

   wela=1;

   wela=0;

   delay(1);

   dula=0;

   P0=table1[A2];                            //顯示十位

   dula=1;

   dula=0;

   wela=0;

   P0=0x7d;

   wela=1;

   wela=0;

   delay(1);

   P0=table[A3];                            //顯示個位

   dula=1;

   dula=0;

   P0=0x7b;

   wela=1;

   wela=0;

   delay(1);

   }

   if(s3==0)

   {

   ser1=hstemp/10;

   SBUF=ser1;

   A11=hstemp/100;

   A21t=hstemp%100;

   A21=A21t/10;

   A31=A21t%10;

   dula=0;

   P0=table[A11];                            //顯示百位

   dula=1;

   dula=0;

   wela=0;

   P0=0x7e;

   wela=1;

   wela=0;

   delay(1);

   dula=0;

   P0=table1[A21];                            //顯示十位

   dula=1;

   dula=0;

   wela=0;

   P0=0x7d;

   wela=1;

   wela=0;

   delay(1);

   P0=table[A31];                            //顯示個位

   dula=1;

   dula=0;

   P0=0x7b;

   wela=1;

   wela=0;

   delay(1);

   }

}

程序分析：s2，s3代表按鍵分別接在單片機P3.4,p3.5上，當按鍵按下時單片機相應接口顯示低電平，松開顯示高電平。當檢測到S2按下時，顯示攝氏溫度。當檢測到S3按下時，顯示華氏溫度。主程序如下：

if(s2==0)

  {

  SendByte(A1*10+A2);

  SendStr(".");

  SendByte(A3);

  }

  if(s3==0)

  {

                SendByte(A11*10+A21);

                 SendStr(".");

  SendByte(A3);

  }

• 利用串口將當前溫度值發送至電腦，電腦端利用串口助手進行接收和顯示。


實現原理：

連接好串口或者usb轉串口至電腦，下載該程序，打開電源， 打開串口調試程序，將波特率設置為9600，無奇偶校驗，晶振11.0592MHz，發送和接收使用的格式相同。

串口通訊程序包括串口初始化，輸出字節函數，輸出字符串函數，主函數。溫度傳感器測得的溫度數值通過串口通訊程序輸出顯示在電腦上。

實現結果：

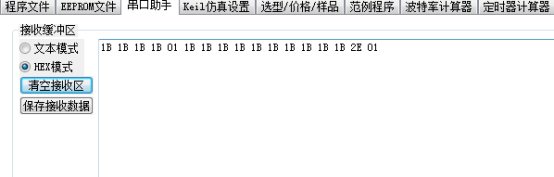

當按下S2按鍵，電腦顯示如下：

發送和接收都是16進制，1B=1*16+11*1=27，2E代表小數點，01=1，所以顯示溫度27.2攝氏度。

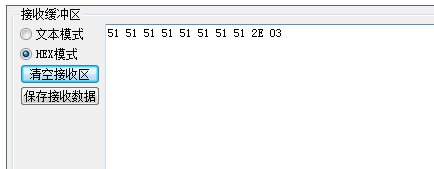

當按下S3按鍵，電腦顯示如下：

發送和接收都是16進制，51=5*16+1*1=81，2E代表小數點，03=3，所以顯示溫度81.3華氏。

單片機源程序如下:

//安裝目錄下的EXE文件打開后可在電腦上顯示當前溫度值

#include

#define uchar unsigned char

#define uint unsigned int

sbit DS=P2^2;           //define interface

uint temp;             // variable of temperature

uchar flag1;            // sign of the result positive or negative

sbit dula=P2^6;

sbit wela=P2^7;

sbit s2=P3^4;

sbit s3=P3^5;

uchar A1,A2,A2t,A3,ser,A11,A21,A21t,A31,ser1;

unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,

                        0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

unsigned char code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,

                        0x87,0xff,0xef}；

void SendStr(unsigned char *s);

/*------------------------------------------------

                    串口初始化

------------------------------------------------*/

void InitUART  (void)

{

    SCON  = 0x50;                                    // SCON: 模式 1, 8-bit UART, 使能接收

    TMOD |= 0x20;               // TMOD: timer 1, mode 2, 8-bit 重裝

    TH1   = 0xFD;               // TH1:  重裝值 9600 波特率 晶振 11.0592MHz

    TR1   = 1;                  // TR1:  timer 1 打開

    EA    = 1;                  //打開總中斷

    //ES    = 1;                  //打開串口中斷

}

void delay(uint count)      //delay

{

  uint i;

  while(count)

  {

    i=200;

    while(i>0)

    i--;

    count--;

  }

}

void DelayUs2x(unsigned char t)

{

while(--t);

}

/*------------------------------------------------

mS延時函數，含有輸入?yún)?shù) unsigned char t，無返回值

unsigned char 是定義無符號字符變量，其值的范圍是

0~255 這里使用晶振12M，精確延時請使用匯編

------------------------------------------------*/

void DelayMs(unsigned char t)

{

while(t--)

{

     //大致延時1mS

     DelayUs2x(245);

              DelayUs2x(245);

}

}

///////功能:串口初始化,波特率9600，方式1///////

void Init_Com(void)

{

     TMOD = 0x20;

     PCON = 0x00;

     SCON = 0x50;

     TH1 = 0xFd;

     TL1 = 0xFd;

     TR1 = 1;

}

void dsreset(void)       //send reset and initialization command

{

  uint i;

  DS=0;

  i=103;

  while(i>0)i--;

  DS=1;

  i=4;

  while(i>0)i--;

}

bit tmpreadbit(void)       //read a bit

{

   uint i;

   bit dat;

   DS=0;i++;          //i++ for delay

   DS=1;i++;i++;

   dat=DS;

   i=8;while(i>0)i--;

   return (dat);

}

uchar tmpread(void)   //read a byte date

{

  uchar i,j,dat;

  dat=0;

  for(i=1;i<=8;i++)

  {

    j=tmpreadbit();

    dat=(j<<7)|(dat>>1);   //讀出的數據最低位在最前面，這樣剛好一個字節在DAT里

  }

  return(dat);

}

void tmpwritebyte(uchar dat)   //write a byte to ds18b20

{

  uint i;

  uchar j;

  bit testb;

  for(j=1;j<=8;j++)

  {

    testb=dat&0x01;

    dat=dat>>1;

    if(testb)     //write 1

    {

      DS=0;

      i++;i++;

      DS=1;

      i=8;while(i>0)i--;

    }

    else

    {

      DS=0;       //write 0

      i=8;while(i>0)i--;

      DS=1;

      i++;i++;

    }

  }

}

void tmpchange(void)  //DS18B20 begin change

{

  dsreset();

  delay(1);

  tmpwritebyte(0xcc);  // address all drivers on bus

  tmpwritebyte(0x44);  //  initiates a single temperature conversion

}

uint tmp()               //get the temperature

{

  float tt;

  uchar a,b;

  dsreset();

  delay(1);

  tmpwritebyte(0xcc);

  tmpwritebyte(0xbe);

  a=tmpread();

  b=tmpread();

  temp=b;

  temp<<=8;             //two byte  compose a int variable

  temp=temp|a;

  tt=temp*0.0625;

  temp=tt*10+0.5;

  return temp;

}

void readrom()          //read the serial

{

  uchar sn1,sn2;

  dsreset();

  delay(1);

  tmpwritebyte(0x33);

  sn1=tmpread();

  sn2=tmpread();

}

void delay10ms()            //delay

  {

    uchar a,b;

    for(a=10;a>0;a--)

      for(b=60;b>0;b--);

   }

void display(uint temp,uint hstemp)                                          //顯示程序

{

   if(s2==0)

   {

   ser=temp/10;

   SBUF=ser;

   A1=temp/100;

   A2t=temp%100;

   A2=A2t/10;

   A3=A2t%10;

   dula=0;

   P0=table[A1];                            //顯示百位

   dula=1;

   dula=0;

   wela=0;

   P0=0x7e;

   wela=1;

   wela=0;
