GPIO 即通用輸入輸出口。凡事都要熟悉,熟能生巧。一定要掌握MDK軟件的工程操作方法。
對于GPIO的操作。

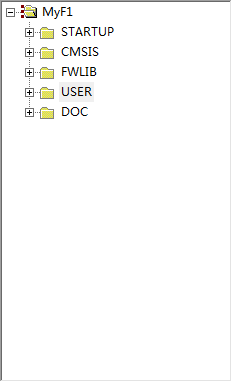

Project里面要有以下幾個文件夾(開發之前需要包含相應的庫文件,這里默認已經包含)
STEP BY STEP(以按鍵和LED燈為例):
1.在USER文件夾里新建對應功能的C文件和H文件(這里對應 Key.c Key.h LED.c LED.h)其中C文件用來進行對應外設的硬件配置,H文件是申明對應C文件里面定義的配置函數。注意H文件開頭要檢查以下時候需要檢查以下重復定義的情況, 如下:
#ifndef __EXTI_H
#define __EXTI_H
2.下面重點總結下功能C文件里面對應外設的硬件配置過程。
STEP1:建立數據結構,配置工作時鐘
STM32這種單片機和51單片機的很大不同就是,對應不同功能的硬件有相應的工作時鐘與其對應。這個時鐘是必不可少的,就像人的心臟一樣。
先建立數據結構GPIO_InitTypeDef GPIO_InitStructure;
然后配置時鐘,RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC, ENABLE);

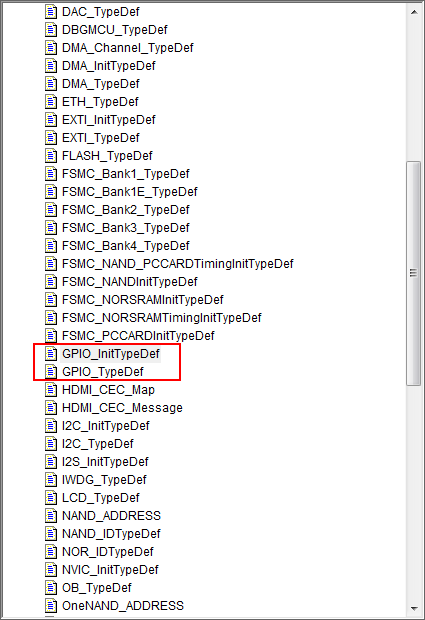

可能每次你都不清楚,為什么硬件配置要那么來,從庫開發的角度來說,要學會去看庫的幫助文件,打開之后找到Data Structure這一塊,找到對應的GPIO的數據結構。
而庫開發不同關于寄存器開發的地方是,庫是間接的用數據結構去填充寄存器。所以首先得要有這個對應的數據結構,也就是這里的 GPIO_InitStructure;
打開幫助中GPIO_InitTypeDef 這個結構體,里面的變量結構就可以看出來,分別是:管腳,速度,工作模式(Mode)
00091 typedef struct
00092 {
00093 uint16_t GPIO_Pin; /*!< Specifies the GPIO pins to be configured.
00094 This parameter can be any value of @ref GPIO_pins_define */
00095
00096 GPIOSpeed_TypeDef GPIO_Speed; /*!< Specifies the speed for the selected pins.
00097 This parameter can be a value of @ref GPIOSpeed_TypeDef */
00098
00099 GPIOMode_TypeDef GPIO_Mode; /*!< Specifies the operating mode for the selected pins.
00100 This parameter can be a value of @ref GPIOMode_TypeDef */
00101 }GPIO_InitTypeDef;
然后依照每個變量的值的情況進行賦值如:GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;其實在GPIO_InitStructure結構體中的變量都是枚舉型的,也就是說它的值都是一定的,是個常數。
void GPIO_Init
(
GPIO_TypeDef *
GPIOx,
GPIO_InitTypeDef*
GPIO_InitStruct
)
2.初始化寄存器(數據結構映射到寄存器中)
到這里還沒有好,這一步僅僅是把你申明的一個結構體變量的每個部分確定了,還沒有映射到寄存器中去,那么怎么映射到寄存器中去呢?庫開發早就已經設計了一個映射的功能函數在幫助里面可以看到,這個函數的用法如:GPIO_Init(GPIOC, &GPIO_InitStructure);
View Code
View Code
結論:
GPIO的設置分為四步
1.申明結構體 GPIO_InitTypeDef GPIO_InitStructure;
2.設置時鐘 RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE);
3.結構體賦值 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
4.初始化寄存器 GPIO_Init(GPIOC, &GPIO_InitStructure);
設置多個GPIO的時候,如果Mode和Speed都是一樣的,就只可以設置一次就行。
參考:http://blog.chinaaet.com/cpb0508/p/5100018550
