1作品簡介

LED的亮度調光是通過改變LED的導通時間來改變亮度的，單位時間內LED的導通時間越長，亮度越高。實際應用中是通過改變占空比來控制的。

由LED的光效率轉換特性可知，在增加相同占空比的情況下，低灰度值時比高灰度值時亮度增加的幅度大，同時在低灰度值時，灰度值每變化一個小單位，光強增率D的值都是比較大的，隨著亮度增加，光強增率D減小，人眼對光變化敏感程度也減小。也就是說在低亮度時級跳突變非常明顯，亮度跳變對人眼視覺特別敏感，無法做到漸亮或漸暗的柔性效果。

平滑調光原理是通過改變LED調光曲線線性來改善LED的調光效果。本作品通過315M無線遙控器實現遠程控制，使用最新的GD32E231C8T6來產生PWM驅動N-MOS調光。

2系統框圖

3系統簡介

采用12V開關電源設計，MP2451提供GD32E231和RXC6所需的3.3V。

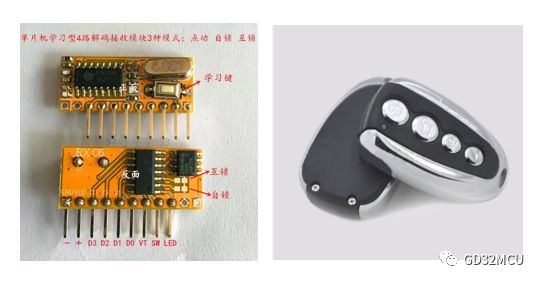

無線控制部分常用的有BLE、WIFI、2.4G、SUB-1G、IR等，根據實用性、便捷性和成本考慮，最終選擇Sub-1G無線接收模塊RXC6和315M遙控器。RXC6收到遙控器信號D0-D1輸出TTL電平給到MCU GPIO。

LED驅動部分采用大功率MOS。

各部分實現的功能說明和解析：

4軟件解析

GD32E23x_Firmware_Library官網提供固件庫；

DriverConfig實現USART1、TIM2_PWM、GPIO_INPUT、GPIO_LED配置；

DriverInterface基于固件庫實現用戶自定義應用接口：按鍵輸入掃描、寫入PWM Duty接口；

UserDesign實現按鍵解析和驅動LED的PWM曲線更新。
