前言：在使用示波器進行測量時，首先就是需要掌握選擇何種觸發方式來捕獲特定的事件，所以充分理解觸發的概念、原理以及設置方法是有效使用示波器的前提。

本文以TO1000系列平板示波器為例，用最簡潔的講解從零開始建立對示波器觸發的認識。

一、觸發的定義

在文章的開始，我們給示波器的觸發下一個明確的定義：

只有滿足一個預設的條件，示波器才會捕獲一條波形，這個根據條件捕獲波形的動作就是觸發。

二、觸發的原理

觸發是如何進行的？我們通過對過程的模擬，來看一下觸發與未觸發時的區別：

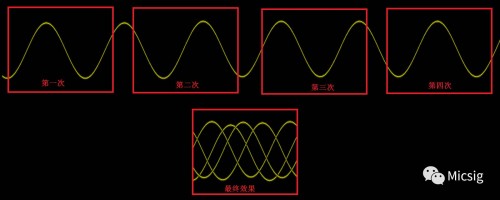

A、示波器在沒有觸發的時候，會隨機抓取一段時間的信號并生成圖像，由于信號是連續不斷的，隨機抓取的位置并無規律，這些靜態的圖像逐個顯示，就像放膠片電影一樣，組合在一起就形成了動態的顯示，最終在屏幕上的效果就是看到來回滾動的波形。

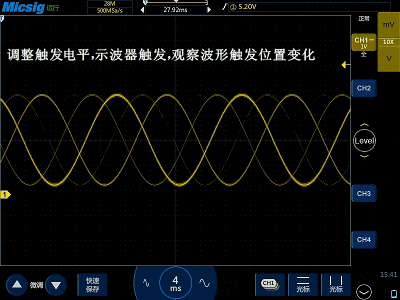

（未觸發時）示波器顯示畫面如下

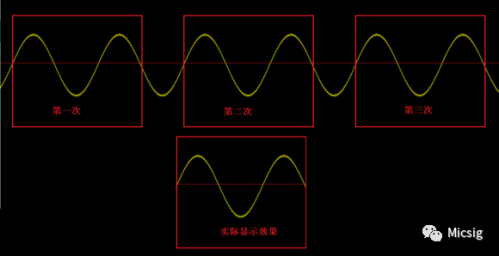

B、我們設定一個條件，用一個直流電平作為參考，當信號的電壓大于直流電平的一瞬間作為抓取信號的起始點。如下圖所示，紅色細線就是參考的直流電平，由于每次抓取圖像的位置是有規律的，都是在信號過直流電平的瞬間抓取，所以每次抓取的信號相位一樣，連續顯示的時候完全重疊，看上去就是一條穩定的波形。

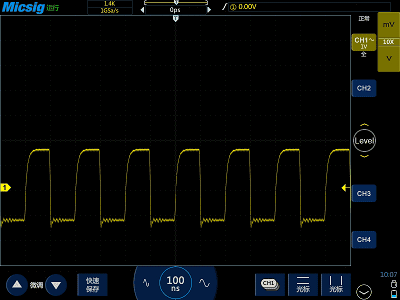

（觸發時）示波器顯示畫面如下

三、觸發的作用

觸發的作用可以總結為兩點：

1、穩定的顯示一個周期性的信號，也可以說是同步波形；

2、從快速而又復雜的信號中抓取想要觀察的片段。

穩定顯示一個周期信號在第二節已有演示，如何抓取特定的片段在文末有一個實例，能夠幫助我們快速掌握觸發的使用方法。

四、了解幾種觸發模式

什么是示波器的觸發模式？

我們知道示波器需要通過觸發這樣一種辦法來使得示波器的掃描與被觀測信號同步，從而顯示穩定的波形，所謂的觸發模式就是指一些為產生觸發所選定的方式，以滿足不同的觀測效果，示波器的基礎觸發模式有三種：

自動模式與正常模式

在自動模式下，示波器首先 按照觸發條件進行觸發，當超過設定的時間沒有觸發條件時，示波器將強制觸發，顯示信號。當我們對一個信號的特征不了解時，就應該選用“自動模式”，這種模 式可以保證在其他觸發設置都不正確時示波器也會有波形顯示，盡管波形不一定是穩定的，但是可以為我們進一步調節示波器提供直觀的判斷。

正 常模式與自動模式不同，正常模式下，示波器只有當觸發條件滿足時才產生掃描，如果沒有觸發就不進行掃描，屏幕上什么都沒有，正常模式的作用在于觀測波形的 細節，特別是對于比較復雜的信號，當我們對一個特定的信號設置了特定的觸發條件，尤其是滿足觸發條件的時間間隔比較長時，就應該選用正常模式。

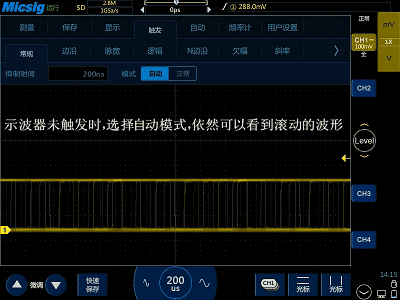

下圖是方波信號未觸發時在兩種模式下示波器屏幕上的顯示情況：

單次模式

單次模式也稱單序列觸發， 英文簡稱“SEQ”,這種模式和正常模式有點類似，就是只有當觸發條件滿足時才產生掃描，否則不掃描。而不同之處在于，這種掃描一旦完成，示波器的掃描系 統就會進入一種休止?fàn)顟B(tài)，即后面再有滿足觸發條件的信號出現也不再進行掃描，必須通過手動的方法，才能進行下一次的觸發動作。單次觸發模式常用于捕捉單次 或多次出現但不具有周期性的信號，比如說一個電路上電時產生的上電信號只會出現一次，如果不使用單次觸發，很難捕獲到這個信號。

在實際使用過程中，不同觸發模式的選擇要依據被觀測信號特性和想要觀測的內容做出判斷，并沒有固定的規則，而往往是一個交互的過程，即：選擇不同的觸發模式來了解信號的特性，又根據信號的特性和想要觀測的內容選擇有效的觸發方式。

五、常用的觸發調節

觸發的核心在于如何設定條件，這是示波器使用中最重要的地方，也是許多用戶認為最難掌握的地方，我們來認識一下常用的觸發調節：

觸發源

要使屏幕顯示穩定的波形，則需將被測信號本身或者與被測信號有一定時間關系的信號加到觸發電路，作為觸發條件的比較對象，這個比較的對象就是觸發源。最常見的觸發源是內觸發（INT），即用被測信號作為觸發源，如通道1、通道2、通道3，使用時需要注意的是選擇信號當前所在通道作為觸發源，這是大部分初學者忽視的問題：將一個沒有接入信號的通道作為觸發源。

除了內觸發（INT）外,還有外觸發(EXT或AUX IN)和電源觸發（LINE）兩種觸發源。外部觸發是獨立于信號通道的觸發源，該觸發源只能是低頻與高頻信號，與被測信號之間要具有周期性的關系；電源觸發使用示波器的市電輸入作為觸發信號，這種方法在測量與交流電源頻率有關的信號時是有效的，感興趣的朋友可以自行了解下。

觸發電平和觸發極性

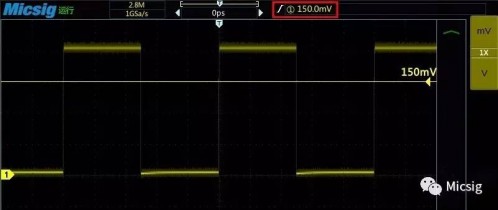

觸發電平在示波器顯示中為一個電壓值，單位是“mV”和“V”,另外在界面上都會有一個觸發電平線以指示其相對于信號波形的位置，平板示波器的觸發電平調節非常簡單，通過手指觸摸“Level”上線移動即可。觸發電平調節又叫同步調節，它使得掃描與被測信號同步。只有觸發電平在信號幅度的范圍之內時，信號才可能被觸發。

觸發極性的開關用來選擇觸發信號的極性。選擇正的時候，在信號增加的方向上，當觸發信號超過觸發電平時就產生觸發。選擇負的時候，在信號減少的方向上，當觸發信號超過觸發電平時就產生觸發。

觸發極性和觸發電平共同決定觸發信號的觸發點，所用的觸發方式在此點上被關注。

六、觸發類型

用作觸發條件的形式有很多，常見的觸發類型有：邊沿觸發、脈寬觸發、邏輯觸發、N邊沿觸發、欠幅觸發、斜率觸發、超時觸發、視頻觸發、串行總線觸發等等。

我們將以邊沿觸發和脈寬觸發為典型，逐一進行介紹：

邊沿觸發：

邊沿觸發是最常用最簡單也是最有效的觸發方式，90%以上的應用都可以只用邊沿觸發來進行，它是通過查找波形上特定的沿（上升沿或下降沿）來觸發信號。

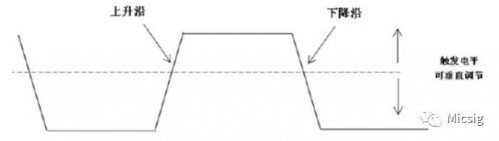

下圖是邊沿觸發的原理示意：以觸發電平作為參考，當信號從低于觸發電平變化到高于觸發電平時產生的觸發，就是上升沿觸發，反之就是下降沿觸發。

現在給示波器端口輸入一個簡單的正弦波信號，分別設置為上升沿觸發和下降沿觸發，我們來觀察觸發位置的變化(頂部中心位置字母“T”表示觸發位置)

脈寬觸發

根據信號的脈沖寬度產生的觸發簡稱脈寬觸發，脈寬的范圍定義可以是小于、大于、等于和不等于，根據極性可分為正脈寬和負脈寬。

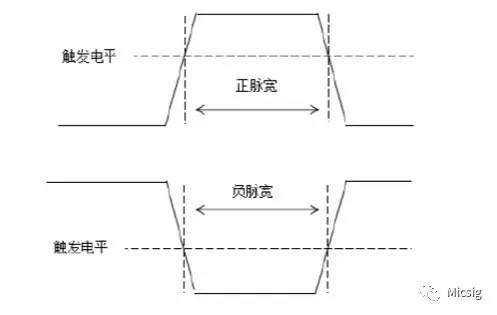

正脈寬：從上升沿與觸發電平相交點到相鄰的下降沿與觸發電平的相交點，兩點之間的時間差；

負脈寬：從下降沿與觸發電平相交點到相鄰的上升沿與觸發電平的相交點，兩點之間的時間差。

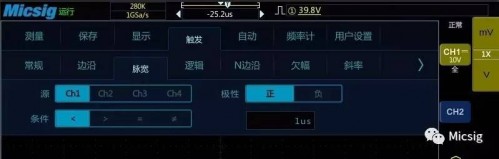

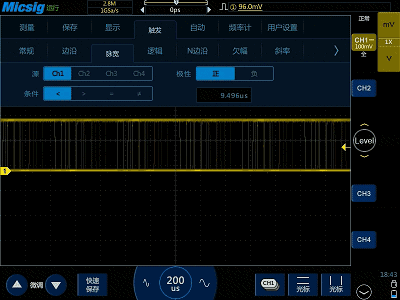

現在輸入頻率為1KHz，即周期為1ms的一個方波信號，使用脈寬觸發進行的設置方法如下：

邏輯觸發

邏輯觸發需要設定每個通道的邏輯值，并設置通道之間的邏輯關系（與、或、非等等），當滿足該邏輯關系，并達到設定的時間條件之后，任一通道的邊沿變化時，就產生觸發。

每個通道的邏輯值可以設置為：高（大于觸發電平時為高）、低（于觸發電平時為低）、無（無關）。

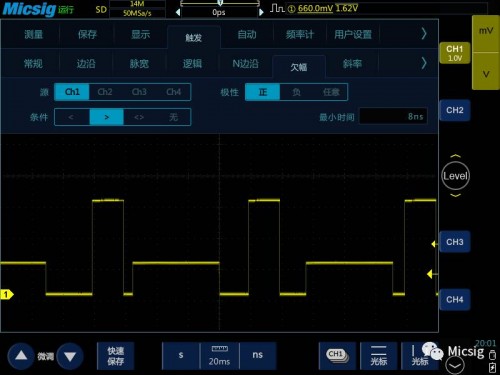

欠幅觸發

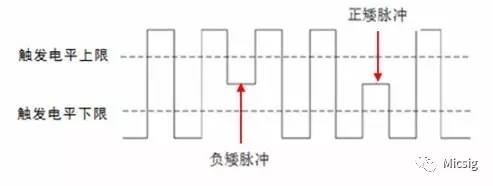

同過設置高低電平門限，觸發那些跨過了一個電平門限但沒有跨過另一個電平門限的脈沖。有兩種類型可選：正矮脈沖，負矮脈沖。

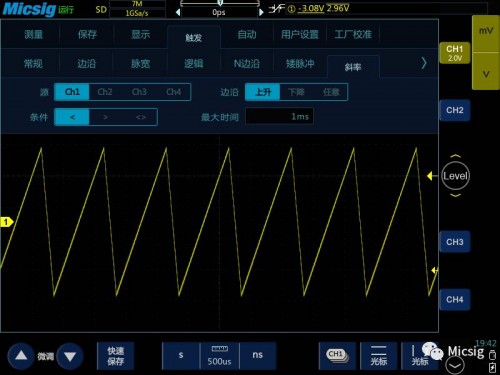

斜率觸發

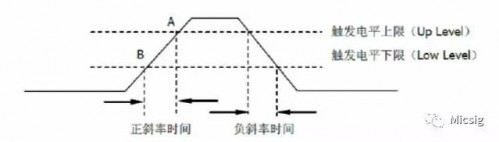

斜率觸發是指當波形從一個電平到達另一個電平的時間符合設定的時間條件時，產生觸發。

正斜率時間：波形從低電平達到高電平所用的時間。

負斜率時間：波形從高電平達到低電平所用的時間。

超時觸發

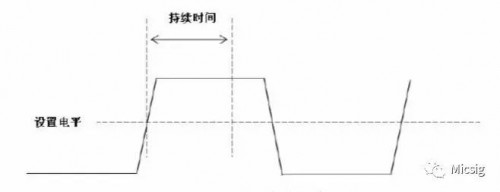

超時觸發是指從信號與觸發電平交匯處開始，觸發電平之上（或之下）持續的時間超過設定的時間時，產生觸發。

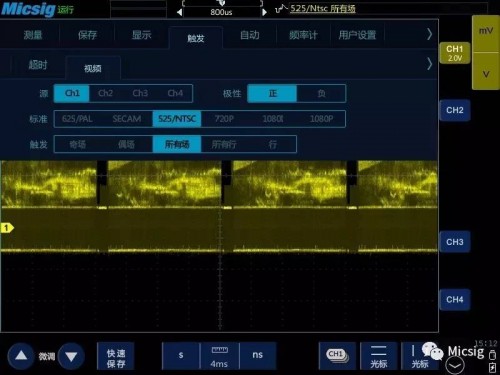

視頻觸發

專門針對視頻信號的觸發方式，根據視頻的制式不同而有所不同，一般有PAL/625、SECAM、NTSC/525、720P、1080I和1080P等制式。視頻觸發在不同的電壓檔位都可以觸發，可以根據需要調整合適的電壓檔位觀察波形。

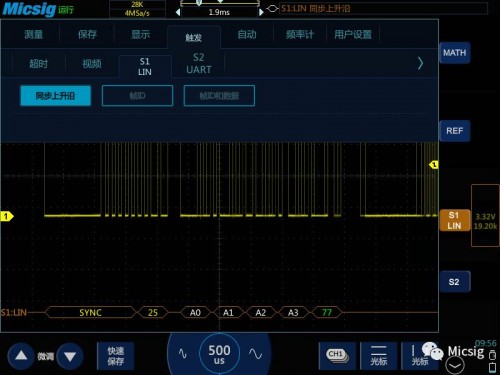

串行總線觸發

常見的有I2C、SPI、CAN、LIN、UART等，需要的朋友可行了解或閱讀TO1000系列示波器用戶手冊。

七、觸發耦合+觸發抑制

如何在觸發設置中讓波形完美呈現？有一些小細節的作用不可忽視，靈活掌握后，對示波器的使用大有裨益。

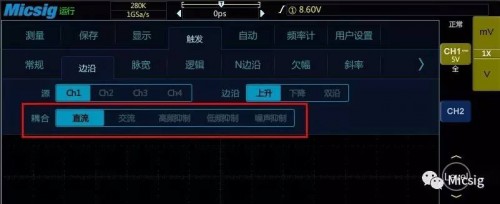

觸發耦合

在常用的設置中，一般設定了觸發類型、觸發電平，波形就能穩定顯示了。但對于噪聲比較大的信號，噪聲的的存在干擾了信號的準確觸發，觸發耦合的作用就是用來抑制觸發電路中的干擾和噪聲。

下面介紹一下常見的耦合方式：

直流(DC)耦合：觸發源信號交流和直流成分都被送入觸發電路。

交流(AC)耦合：觸發源信號直流成分被濾去。適用于觀察從低頻到較高頻率的信號。

高頻(HF)抑制：觸發源信號中特定頻率以上的信號都被濾去。適用于觀察含有高頻干擾的信號。

低頻(LF)抑制：觸發源信號中特定頻率以下的信號都被濾去。適用于觀察含有低頻干擾的信號。

噪聲（Noise）抑制：用低靈敏度的直流耦合來抑制觸發源信號中的噪聲成分。適用于觀察含有高頻噪聲干擾的信號。

觸發耦合其實就是一種對觸發信號的低通或高通濾波。因此可對噪聲大的信號加入“高頻抑制”耦合，過濾掉其中高頻部分，

觸發抑制

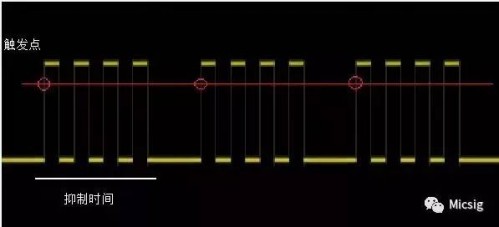

在觸發設置中，觸發抑制的功能一般會被人忽略。按照定義，抑制是定義兩次觸發之間的最少時間間隔。當示波器觸發一次后，會進入觸發釋抑時間計數，在此時間內觸發功能會被抑制，即使信號滿足觸發條件，系統也不會標記為觸發點。

觸發抑制時間的設置對偶發性多邊沿的信號捕獲極為好用，使得原來圖像不穩定的波形馬上清晰。若觸發釋抑時間沒有設置好，示波器將會把不同邊沿的信號作為觸發點，導致不一致的波形重疊在一起，造成波形顯示不穩定。

觸 發是目的性很強的操作，也就是說需知道信號異常，才會知道要設定怎樣的觸發條件。那如何快速發現異常，這應該是設置合理觸發的前提，TO1000系列平板 示波器擁有最高11萬次每秒的波形捕獲率，長達28Mpts的存儲深度和豐富的觸發類型，可以幫助我們在復雜多變的信號中快速定位異常部分。

捕捉異常信號實例：

第一步：通過電路故障懷疑信號中可能存在小概率的異常事件；

第二步：打開示波器高刷新模式，觀察到一個高電平的偶發信號；

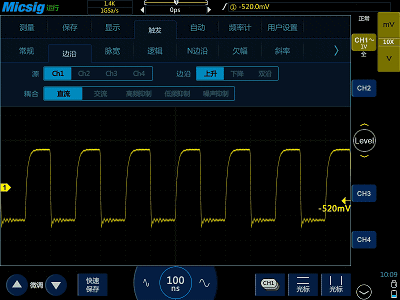

第三步：根據異常信號的特性，選擇最為合適的邊沿觸發，調整觸發電平直至穩定異常信號。
