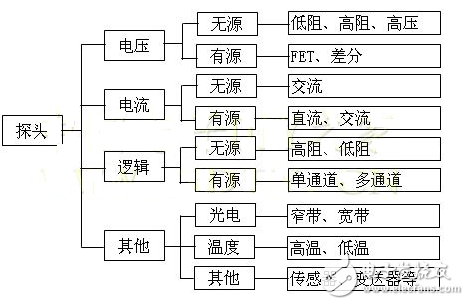

示波器探頭種類比較多，那么常用示波器探頭種類有哪些？示波器探頭的種類大體上可以分為電壓、電流、邏輯等幾大類，如下圖所示：
1 無源電壓探頭
1.1 無源探頭
無源探頭由導線和連接器制成，在需要補償或衰減時，還包括電阻器和電容器。探頭中沒有有源器件（晶體管或放大器），因此不需為探頭供電。無源探頭一般是最堅固、最經濟的探頭，它們不僅使用簡便，而且使用廣泛。

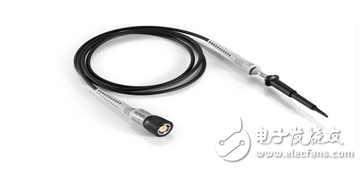

1.2 高阻無源電壓探頭
從實際需要出發，使用最多的是電壓探頭，其中高阻無源電壓探頭占最大部分。無源電壓探頭為不同電壓范圍提供了各種衰減系數1&TImes;，10&TImes;和100&TImes;。在這些無源探頭中，10&TImes;無源電壓探頭是最常用的探頭。對信號幅度是1V峰峰值或更低的應用，1×探頭可能要比較適合，甚至是必不可少的。在低幅度和中等幅度信號混合（幾十毫伏到幾十伏）的應用中，可切換1×/10×探頭要方便得多。但是，可切換1×/10×探頭在本質上是一個產品中的兩個不同探頭，不僅其衰減系數不同，而且其帶寬、上升時間和阻抗（R和C）特點也不同。因此，這些探頭不能與示波器的輸入完全匹配，不能提供標準10×探頭實現的最優性能。
1.3 低阻無源電壓探頭
大多數高阻無源探頭的帶寬范圍在小于100MHz到500MHz或更高的帶寬之間。而低阻無源電壓探頭（又稱為50歐姆探頭、Zo探頭、分壓器探頭）的頻率特性很好，采用匹配同軸電纜的探頭，帶寬可達10GHz和100皮秒或更快的上升時間。這種探頭是為用于50歐姆環境中設計的，這些環境一般是高速設備檢定、微波通信和時域反射計（TDR）。
1.4 無源高壓探頭
“高壓”是相對的概念。從探頭角度看，我們可以把高壓定義為超過典型的通用10×無源探頭可以安全處理的電壓的任何電壓。高壓探頭要求具有良好的絕緣強度，保證使用者和示波器的安全。
2.有源電壓探頭

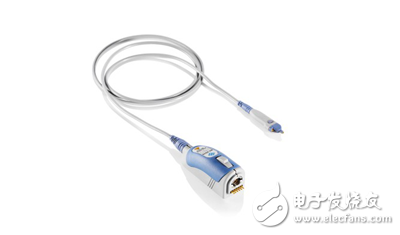

2.1 有源探頭
有源探頭包含或依賴有源器件，如晶體管。最常見的情況下，有源設備是一種場效應晶體管（FET），它提供了非常低的輸入電容，低電容會在更寬的頻段上導致高輸入阻抗?？梢詮南旅娴腦c公式中看出：
2.2 有源FET探頭
有源FET探頭的規定帶寬一般在500MHz ～4GHz之間。除帶寬更高外，有源FET探頭的高輸入阻抗允許在阻抗未知的測試點上進行測量，而產生負荷效應的風險要低得多。另外，由于低電容降低了地線影響，可以使用更長的地線。
有源FET探頭沒有無源探頭的電壓范圍。有源探頭的線性動態范圍一般在±0.6V到±10V之間。
2.3 有源差分探頭
差分信號是互相參考，而不是參考接地的信號。差分探頭可測量浮置器件的信號，實質上它是兩個對稱的電壓探頭組成，分別對地段有良好絕緣和較高阻抗。差分探頭可以在更寬的頻率范圍內提供很高的共模抑制比（CMRR）。
3 電流探頭
從原理上來看，用電壓探頭測得電壓值，除以被測阻抗值，很容易就可以獲得電流值。然而，實際上這種測量引入的誤差很大，所以一般不采用電壓換算電流的方法。電流探頭可以精確測得電流波形，方法是采用電流互感器輸入，信號電流磁通經互感變壓器變換成電壓，再由探頭內的放大器放大后送到示波器。
3.1 交流電流探頭
交流電流在互感器中，隨著電流方向的變化，產生電場的變化，并感應出電壓。交流電流探頭屬于無源設備，無需外接供電。
3.2 直流電流探頭
傳統電流探頭只能測量交流交流信號，因?yàn)榉€(wěn)定的直流電流不能在互感器中感應電流。然而，利用霍爾效應，電流偏流的半導體設備將產生與直流電場對應的電壓。所以，直流電流探頭是一種有源設備，需要外接供電。
所以電流探頭基本上分成兩類：即AC電流探頭和AC/DC電流探頭，AC電流探頭通常是無源探頭，AC/DC電流探頭通常是有源探頭。

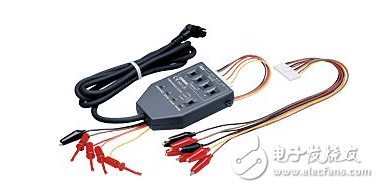

4 邏輯探頭
使用示波器觀察分析數字波形的模擬特點時，需要用到邏輯探頭，為隔離確切地成因，數字設計人員通常需要查看在具體邏輯條件下發生的特定數據脈沖，這要求邏輯觸發功能。

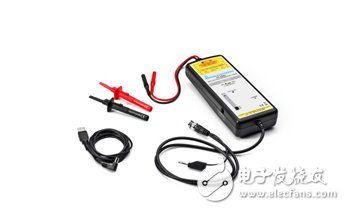

5 差分探頭
差分探頭分為有源差分探頭和高壓差分探頭。測試高速信號，特別是差分信號時，只能使用對應的有源差分探頭來測試。有源差分探頭具有低的負載效應，更高的信號保真度，高動態范圍以及極微小的溫漂等特點。而在很多高壓信號的測試上，一般使用高壓差分探頭測試。
