本案例詳細介紹了如何通過開疆智能Modbus轉Profinet網關KJ-PNG-201實現GSHD系列高性能伺服驅動器與西門子S7-1200 PLC之間的連接與配置。在這個過程中，我們使用了西門子S7-1200 PLC作為控制核心，Modbus轉Profinet網關作為通信橋梁，以及GSHD系列高性能伺服驅動器作為執行機構。通過這種配置，可以實現高效、穩定的工業自動化控制。具體步驟包括設備的物理連接、參數設置、通信配置以及調試驗證，確保整個系統完美運行。

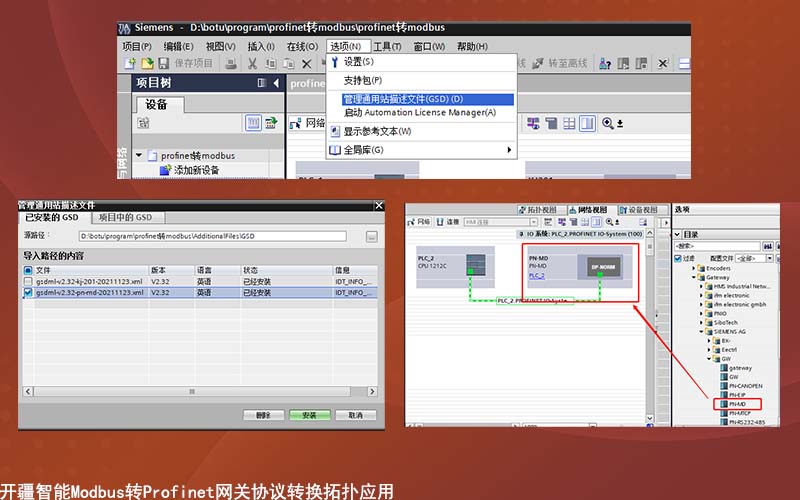

打開博圖軟件，確保軟件已經正確安裝在你的計算機上。在軟件界面中找到并點擊“安裝”或“導入”按鈕，以便進行下一步操作。此時系統可能會提示你選擇文件類型或來源，確保選擇“gsd文件”這一選項。瀏覽你的電腦文件夾，找到你想要安裝的gsd文件。選中該文件后，點擊打開即可。需要找到gsd文件所在的文件夾位置。這個位置可以是你的電腦桌面，也可以是其他任何你已經保存gsd文件的地方。

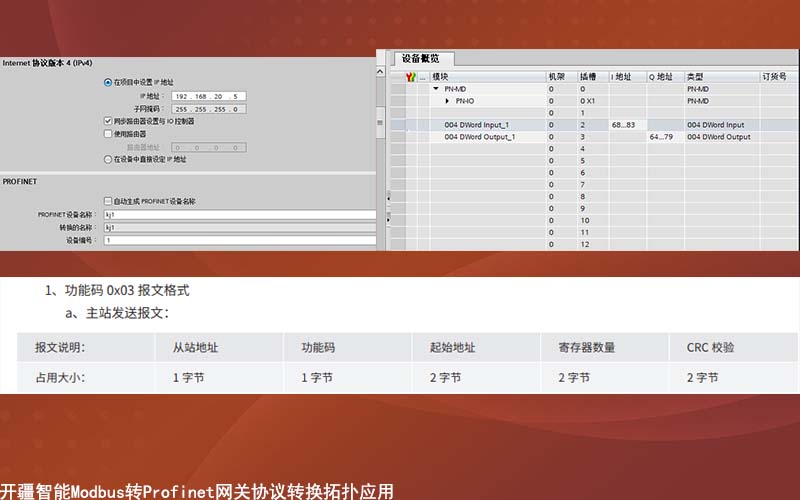

安裝完成后，請前往以下地址查找Modbus轉Profinet網關模塊。該模塊已被成功部署，并準備好進行配置與連接。為確保系統運行的穩定性和高效性。在進行Modbus轉Profinet網關的配置時，首先需要設置網關的IP地址和設備名稱。這一步驟至關重要，因為它確保了網關能夠在網絡中被正確識別和訪問。確保所設置的IP地址與你在配置軟件中輸入的IP地址完全一致，設備名稱也需要保持一致。在進行Modbus轉Profinet網關的配置時，需要特別注意并添加相應的輸入輸出字節長度。這是因為MODBUS協議和Profinet協議在數據傳輸和處理方面存在差異，因此在轉換過程中必須確保數據的完整性和準確性。

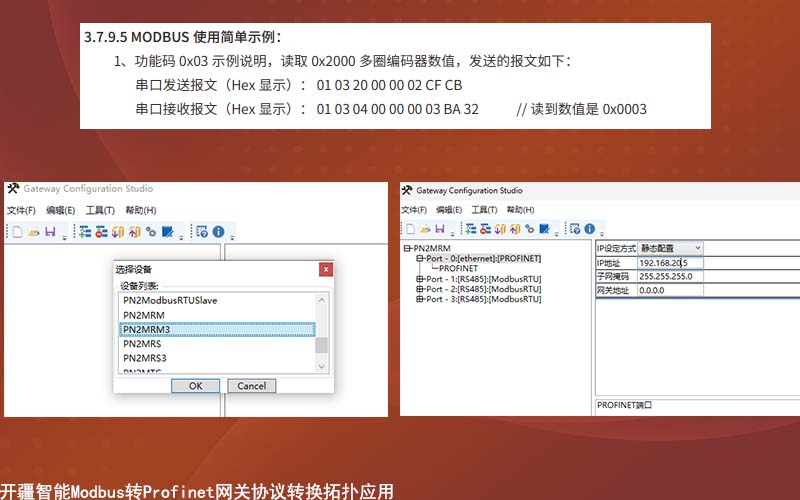

以下展示的是關于通訊應用的格式以及設備使用說明書的示例，這些示例詳細地說明了如何正確地使用和理解這些通訊工具和設備。通過這些示例，用戶可以更好地掌握通訊應用的操作方法和設備的使用技巧，從而有效地進行溝通和信息傳遞。通過分析具體的案例，我們可以了解到，要開始進行Modbus轉Profinet網關的配置，需要將站地址設置為1，并且功能碼設置為03。首先，我們需要進行網關配置軟件的安裝步驟。安裝完成后，打開該軟件，并新建一個項目。在新建項目的過程中，選擇PN2MRM3作為項目的配置選項。這樣，我們就完成了初步的準備工作，接下來可以繼續進行詳細的配置步驟。

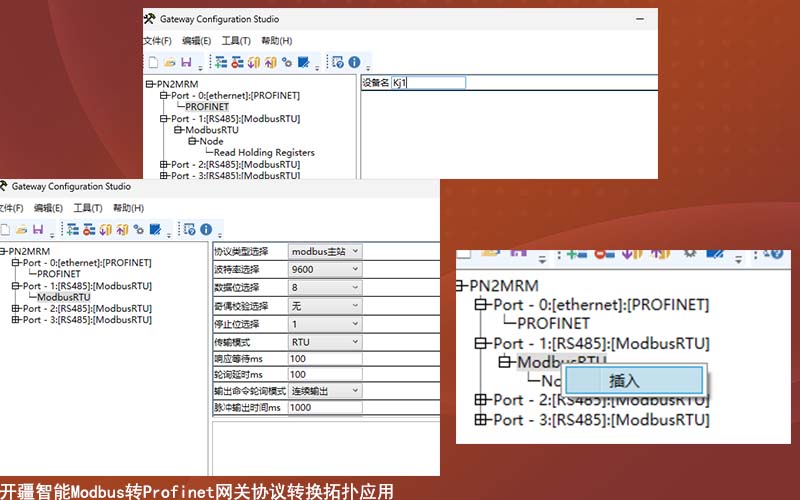

首先需要對PN端的IP地址進行設置，并為其指定一個設備名稱。這些設置必須與博圖配置中的相應參數保持完全一致，以確保兩者之間的兼容性和通信順暢。設置Modbus參數，485的參數要和從站一致（注意：如果校驗位不是無校驗?zāi)敲磾?shù)據位請選擇9，輸出命令輪詢模式可根據需要選擇單次發送，連續發送，脈沖發送等）本例為波特率9600，8個數據位，1個停止位無校驗

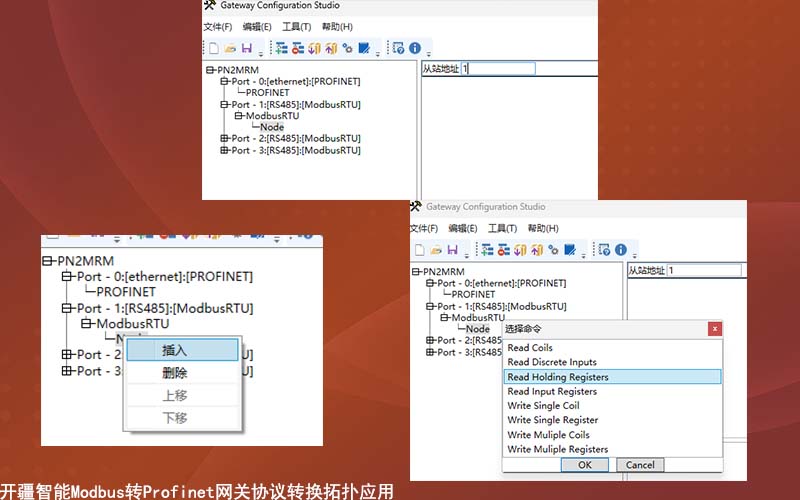

在Modbus RTU模式下，首先確保你已經正確連接并配置了設備。接著，打開相應的軟件界面，找到你想要插入新節點的位置。然后，使用鼠標右鍵點擊該位置，彈出的上下文菜單中選擇“插入節點”選項。這樣，你就可以在當前的通信鏈路中添加一個新的節點設備，以便進行進一步的配置和通信操作。請在設備配置中填寫從站的節點地址，確保地址設置為1；在當前的Node節點處，繼續執行右鍵點擊操作，以便插入所需的功能碼；

在內存映射的過程中，起始地址對應于博圖中的IQ地址。以本例為例，IQ地址范圍為68到83。因此，如果某個寄存器的地址為8192，那么該寄存器中的數據將會被映射到IQ地址68后面的位置，數據將按照順序依次排列。需要注意的是，在完成IP地址和設備名稱的配置后，需要將這些配置下載到網關中。只有在重新上電之后，這些配置才會真正生效。
