在小米汽車智能駕駛事故出來以后，我們認為駕駛員狀態監控系統（Driver Monitoring System, DMS）在保障L2++輔助駕駛安全中的作用非常重要（甚至是最重要的）。

DMS通過實時監測駕駛員的注意力、疲勞狀態及行為，確保其在高階智能駕駛系統中始終能夠執行動態駕駛?cè)蝿栈虬踩庸苘囕v。

我們從技術設計、法規要求及功能安全角度出發，深入探討DMS在高階智能駕駛中的安全設計原則，DMS的基本概念及其在法規層面的要求，分析DMS與L2++及L3自動駕駛系統的關系，探討其在不同自動化級別中的作用及設計差異。

DMS需在靈活性與嚴謹性之間找到平衡，通過多模態監測、合理的報警策略及功能冗余設計，確保系統在各種場景下的安全性和可靠性。

Part 1

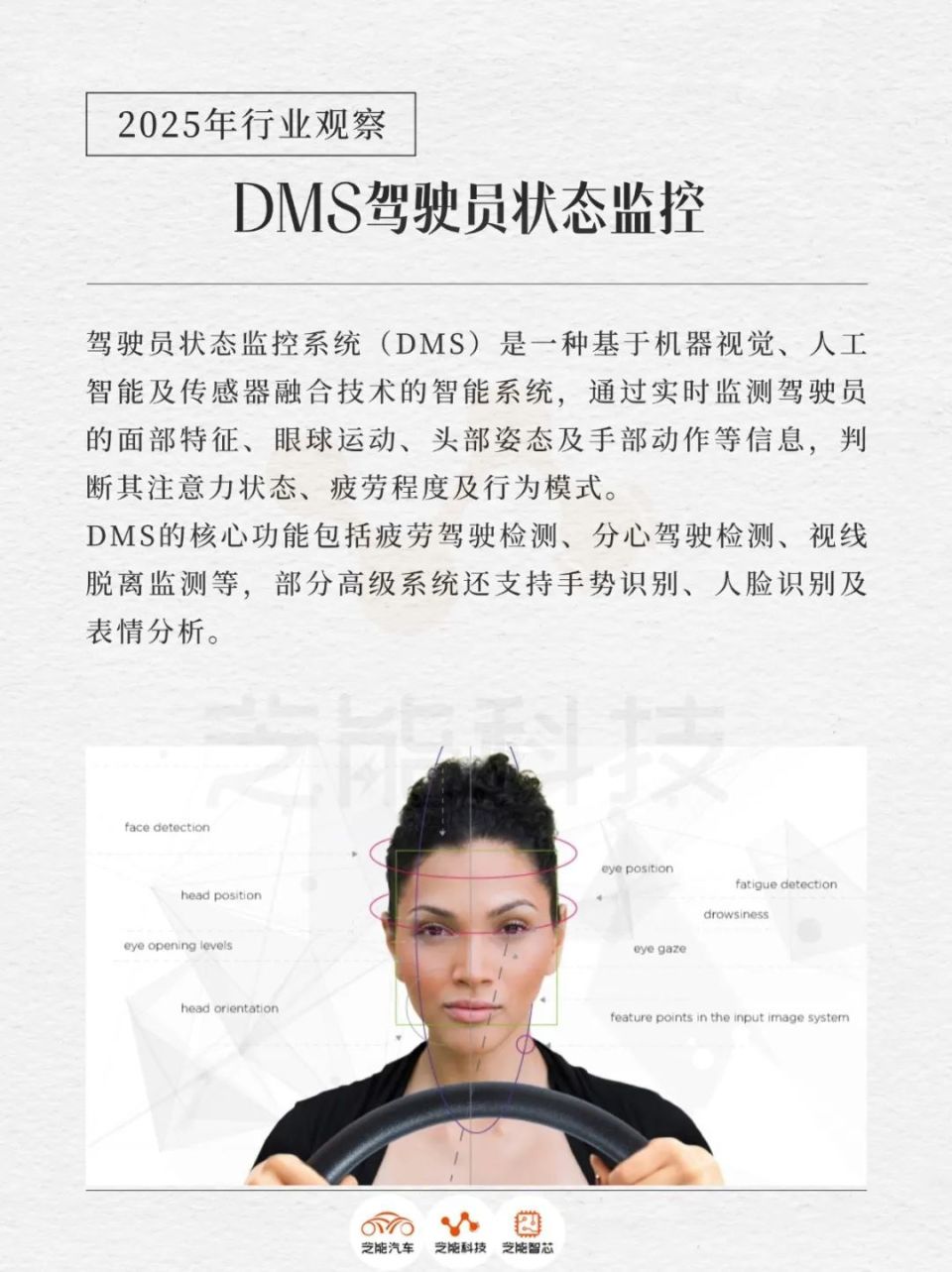

駕駛員狀態監控系統（DMS）是一種基于機器視覺、人工智能及傳感器融合技術的智能系統，旨在通過實時監測駕駛員的面部特征、眼球運動、頭部姿態及手部動作等信息，判斷其注意力狀態、疲勞程度及行為模式。

DMS的核心功能包括疲勞駕駛檢測、分心駕駛檢測、視線脫離監測等，部分高級系統還支持手勢識別、人臉識別及表情分析。

隨著邊緣計算能力和傳感器技術的進步，DMS在提升駕駛安全性和用戶體驗方面發揮了重要作用。

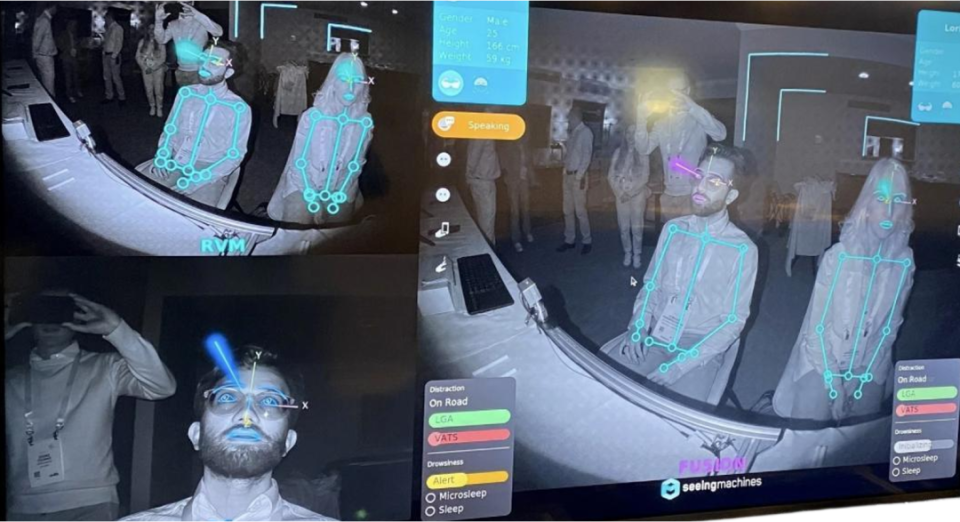

DMS的典型工作原理是通過安裝在車內的攝像頭（通常位于方向盤附近或儀表板上）捕獲駕駛員的圖像數據，結合紅外光源以適應夜間或低光環境，再通過算法分析駕駛員的眼瞼閉合頻率、視線方向及頭部偏轉角度等指標。

當檢測到駕駛員分神、疲勞或視線脫離預定區域時，系統會通過聲音、光線或座椅振動等方式發出警報，提醒駕駛員重新專注于駕駛?cè)蝿铡?p>

隨著智能駕駛技術的普及，各國和地區對DMS的法規要求逐步明確，旨在通過強制性標準降低因駕駛員狀態異常導致的交通事故風險。

以下是幾個主要法規對DMS的要求：

◎ 歐盟法規（EU 2019/2144及EU 2021/1341）

歐盟通用安全法規要求，自2022年7月起，新申請型式認證的M類和N類車輛（最高車速超70km/h）需配備駕駛員疲勞和注意力警報系統（DDAW），并滿足EU 2021/1341的技術標準。

到2024年7月，這一要求將擴展至所有新車。法規強調DMS需檢測駕駛員的疲勞和注意力分散，并提供及時警報，但未具體規定實現方式，給予企業較大的設計靈活性。

◎ 歐盟法規（EU 2023/2590）

該法規進一步要求，從2024年起新認證車輛需搭載高級駕駛員分心報警系統（ADDW），到2026年覆蓋所有新車。ADDW需識別駕駛員視線脫離道路的持續時間，并通過多級警報機制提醒駕駛員。

◎ Euro-NCAP評分標準

歐洲新車評估項目（Euro-NCAP）在2023年版中為DMS分配2分，到2026年版中提升至30分（安全駕駛模塊），顯示其對DMS重要性的認可。

Euro-NCAP要求DMS在3秒內檢測到駕駛員視線脫離，并建議結合方向盤脫手檢測（Hands-off Detection, HOD）以提升系統可靠性。

◎ 聯合國法規（UN ECE R171）

R171針對駕駛員控制輔助系統（DCAS，如高速NOA）規定，系統需支持脫手不脫眼操作，并在駕駛員視線脫離時發出脫眼警報（Eye-off-road, EOR）。警報時間根據車速調整，例如130km/h時為3.5秒，60km/h以下為5秒。

上述法規普遍未對DMS的具體技術實現（如傳感器類型、算法邏輯）做出硬性規定，靈活性允許企業在設計中根據自身技術能力和市場需求選擇方案，例如單一攝像頭、紅外傳感器或多模態融合。

這種開放性也帶來了爭議性：不同企業對“安全”的定義和實現方式存在差異，導致系統性能參差不齊。

芝能點評：現在部分車企可能僅依賴方向盤脫手檢測，而另一些則結合視線監測和疲勞分析，安全保障程度不一。

如何在法規框架下設計一個既符合要求又切實安全的DMS，特別是在中國這個智能駕駛平權的拐點，我們能看到千萬級別的L2++智能駕駛特別是高速NOA的產品將會大量被使用，這里是當務之急??！

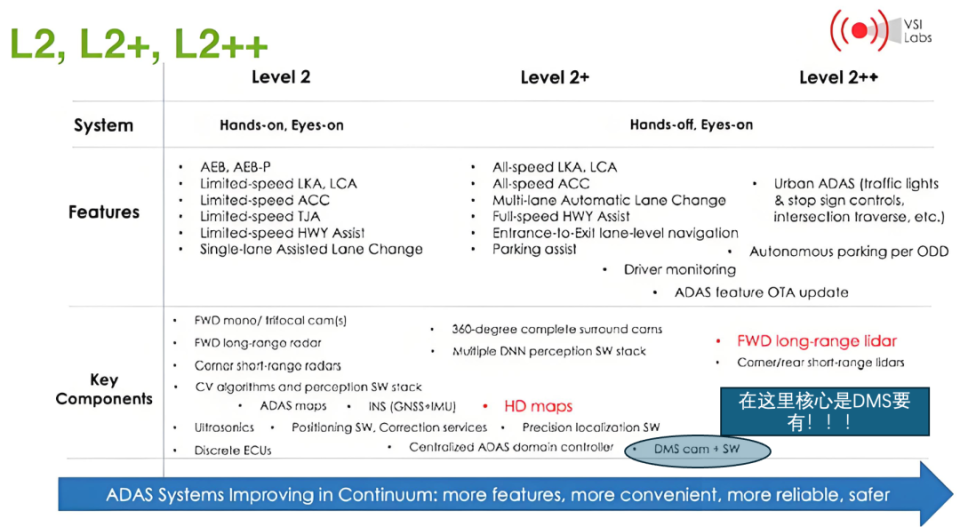

◎ DMS與L2++的關系：L2++（增強型L2級自動駕駛）我們理解為高速NOA和城市NOA，駕駛員仍需全程監控駕駛環境并隨時準備接管，DMS在L2++中的作用是確保駕駛員保持對系統的監督能力，避免因分神或疲勞導致的安全風險。

在L2++系統中，DMS需檢測駕駛員的視線脫離（Eye-off-road）和方向盤脫手（Hands-off）狀態，并通過警報提醒駕駛員。

例如，R171法規允許L2++在特定條件下脫手，但要求視線保持在道路上，DMS需在3-5秒內發出警報。Euro-NCAP建議分神報警時間不超過3秒，以應對潛在的corner case（如突發障礙物）。

L2++依賴高級駕駛輔助系統（ADAS）執行部分駕駛?cè)蝿眨到y(tǒng)能力有限，無法完全應對所有場景。

DMS通過監測駕駛員狀態，確保其能在ADAS達到邊界時迅速接管，若駕駛員未脫手但視線脫離，DMS仍需報警，因為手部動作無法替代視覺感知的風險判斷。

當然這里的設計爭議在于脫手檢測的必要性。隨著L2++智能化程度的提升，部分觀點認為駕駛員手部持續放在方向盤上會增加疲勞感，建議取消脫手檢測，僅依賴視線監測。從接管時間看，手部回位至方向盤并感知車輛狀態需約1-2秒，若無脫手檢測，接管延遲可能導致風險。

DMS在L2++中通常采用“脫手+脫眼”雙重監測，以平衡安全與舒適性。

假設：在小米汽車的事故案例中，對駕駛者最大的幫助，你復盤甚至穿越回去，怎么挽救這個事故，最有效的辦法就是DMS強化，提醒車主在行駛中注意，如果真的提醒也不管用，就不讓車主使用，這個是在軟件OTA層面能有效改變命運的一個辦法。

L3（有條件自動駕駛）允許系統在特定操作設計域（ODD）內完全執行動態駕駛?cè)蝿眨―DT），駕駛員無需持續監督，但需在系統發出接管請求時重新控制車輛。

DMS在L3中的作用從監督轉為接管準備，確保駕駛員能在規定時間內響應。L3系統中，DMS需監測駕駛員是否處于可接管狀態。

例如，若駕駛員睡著或分神，系統需提前發出警報，并在駕駛員無響應時觸發最小風險操作（MRM），如減速停車。R171法規要求L3系統在視線脫離時提供3.5-5秒的警報，而ISO 26262建議DMS與MRM協同，確保接管失敗時的功能安全。

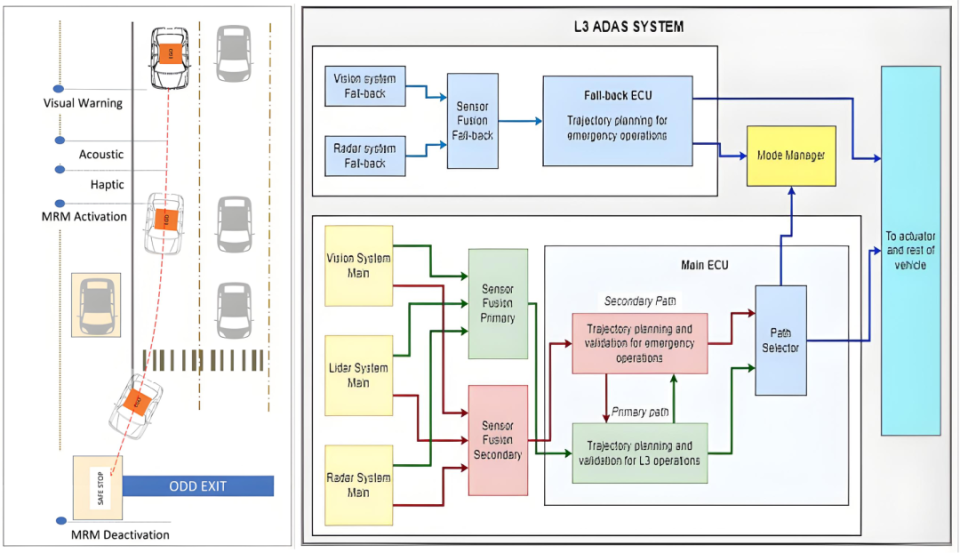

L3系統引入了MRM概念，當駕駛員未響應接管請求或系統故障時，車輛需自動執行安全操作。

DMS在此扮演“觸發器”角色，通過檢測駕駛員狀態決定是否激活MRM。例如，若DMS檢測到駕駛員持續分神超過5秒，系統可能啟動正常MRM（如變道至路肩停車）；若檢測到嚴重疲勞，則可能觸發緊急MRM（如同一車道減速停車）。

◎ L2++的DMS以提醒為主，警報時間可稍長（如5秒）；

◎ 而L3需在更短時間內（如3秒）判斷駕駛員狀態，以匹配MRM的快速響應，L3系統需考慮功能安全（ASIL B-D）和SOTIF要求，確保DMS在傳感器故障或環境干擾下的性能。

例如，若攝像頭失效，DMS需通過冗余設計（如備用傳感器）維持監測能力。在L3中，脫手檢測的重要性降低，因為系統可在ODD內獨立駕駛。

然而，為確保接管時的可控性，部分設計仍保留Hands-on要求，尤其在橫向控制（如變道）場景中，駕駛員手部就位可縮短反應時間，降低風險。

從L2++到L3，DMS的設計需從“監督輔助”轉向“接管保障”。

◎ L2++強調駕駛員的持續參與，DMS以多級警報為主；

◎ L3則需與系統深度集成，確保接管請求的及時性和MRM的可靠性，DMS均需平衡駕駛員舒適性與安全性，但L3對功能安全和冗余設計的要求顯著高于L2++。

小結

駕駛員狀態監控系統（DMS）作為高階智能駕駛安全體系的關鍵一環，設計需在法規合規性、技術可行性與用戶體驗之間找到最佳平衡點。

從技術層面看，DMS應采用多模態監測（如視線+手部+疲勞檢測），并結合功能安全（ISO 26262）和SOTIF（ISO/PAS 21448）要求，通過冗余設計和合理的警報策略提升可靠性。在L2++系統中，DMS以監督駕駛員為主，需兼顧脫手與脫眼檢測；在L3系統中，DMS則需與MRM協同，確保接管失敗時的最小風險操作。
