一、GPIO是什么

GPIO(general porpose intput output):通用輸入輸出端口的簡稱?？梢酝ㄟ^軟件控制其輸出和輸入。stm32芯片的GPIO引腳與外部設備連接起來，從而實現與外部通信，控制以及數據采集的功能。

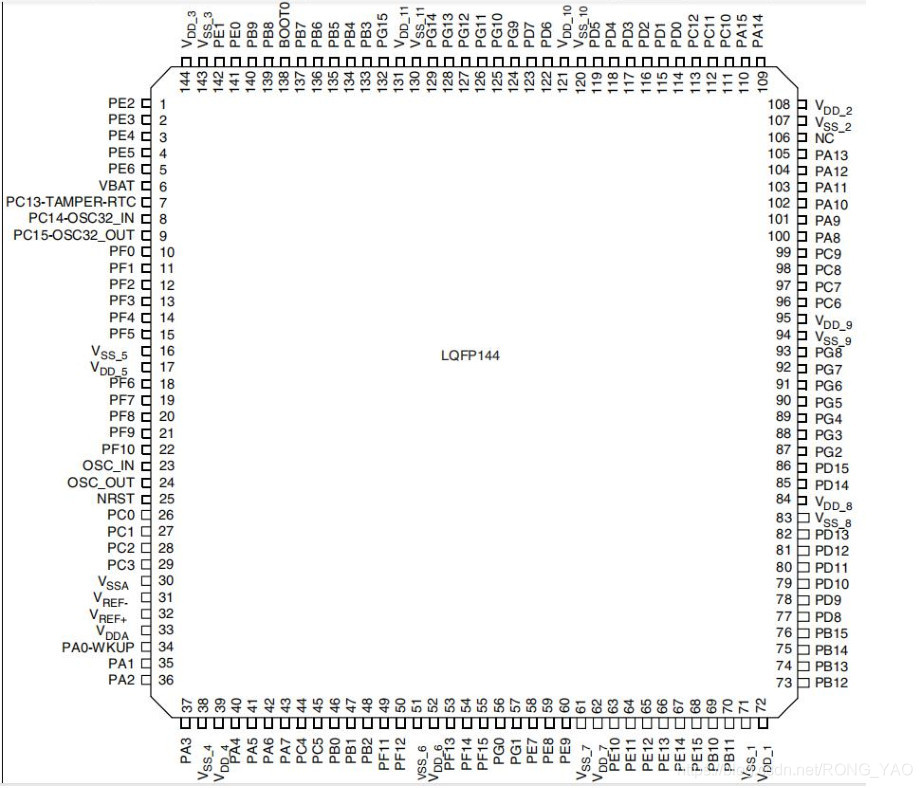

二、STM32引腳分類

電源管腳： 引腳圖中的 VDD、VSS、VREF+、VREF-、VSSA、VDDA 等都屬于電源引腳。

晶振管腳：引腳圖中的 PC14、PC15 和 OSC_IN、OSC_OUT 都屬于晶振引腳，不過它們還可以作為普通引腳使用。

復位管腳： 引腳圖中的 NRST 屬于復位引腳，不做其他功能使用。

下載引腳：引腳圖中的 PA13、PA14、PA15、PB3 和 PB4 屬于 JTAG 或SW 下載引腳。不過它們還可以作為普通引腳或者特殊功能使用，具體的功能可以查看芯片數據手冊，里面都會有附加功能說明。當然，STM32 的串口功能引腳也是可以作為下載引腳使用。

T BOOT  引腳：引腳圖中的 BOOT0 和 PB2(BOOT1)屬于 BOOT 引腳，PB2 還可以作為普通管腳使用。在 STM32 啟動中會有模式選擇，其中就是依靠著 BOOT0和 BOOT1 的電平來決定。

GPIO管腳：引腳圖中的 PA、PB、PC、PD 等均屬于 GPIO 引腳。從引腳圖可以看出，GPIO 占用了 STM32 芯片大部分的引腳。并且每一個端口都有 16 個引腳，比如 PA 端口，它有 PA0-PA15。其他的 PB、PC 等端口是一樣的。

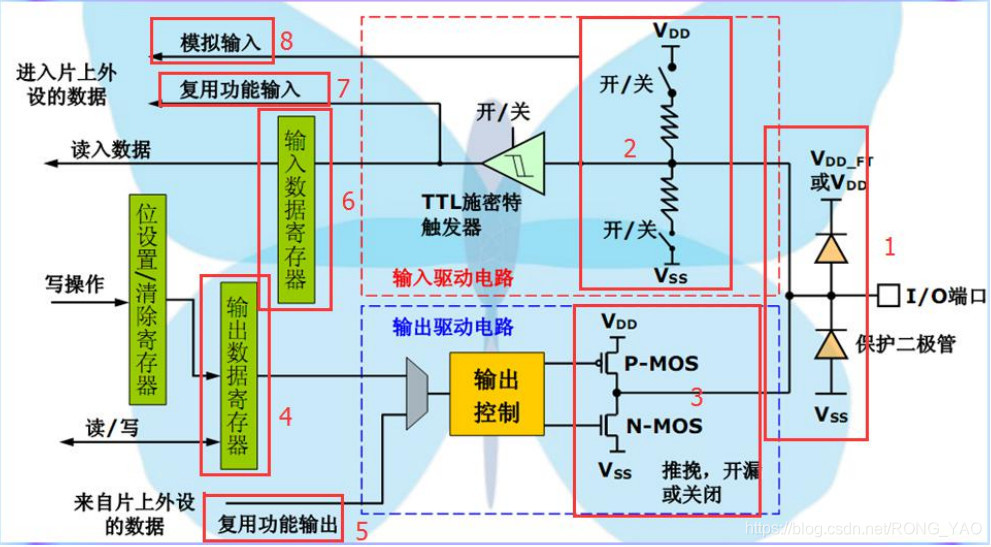

三、GPIO內部結構

圖中最右端 I/O 端口是STM32 芯片的引腳，其它部分都在 STM32 芯片內部

(1)、保護二極管

引腳內部加上這兩個保護二級管可以防止引腳外部過高或過低的電壓輸入。

當引腳電壓高于 VDD_FT 或 VDD 時，上方的二極管導通吸收這個高電壓。

當引腳電壓低于 VSS 時，下方的二極管導通，防止不正常電壓引入芯片導致芯片燒毀。

(2)、上下拉電阻

上拉和下拉電阻上都有一個開關，通過配置上下拉電阻開關，可以控制引腳的默認狀態電平。

當開啟上拉時引腳默認電壓為高電平，開啟下拉時，引腳默認電壓為低電平，這樣就可以消除引腳不定狀態的影響。

將上拉和下拉的開關都關斷，這種狀態我們稱為浮空模式，一旦配置成這個模式，引腳的電壓是不確定的，如果用萬用表測量此模式下管腳電壓時會發現只有 1 點幾伏，而且還不時改變，所以一般情況下我們都會給引腳設置成上拉或者下拉模式，使它有一個默認狀態。

STM32 上下拉及浮空模式的配置是通過GPIOx_CRL 和 GPIOx_CRH 寄存器控制的。

STM32 內部的上拉其實是一個弱上拉，也就是說通過此上拉電阻輸出的電流很小，如果想要輸出一個大電流，那么就需要外接上拉電阻了。

(3)、P-MOS 和 和 S N-MOS

GPIO 引腳經過兩個保護二極管后就分成兩路，

上面一路是“輸入模式”，下面一路是“輸出模式”。

輸出模式，線路經過一個由 P-MOS 和 N-MOS管組成的單元電路，這讓 GPIO 引腳具有了推挽和開漏兩種輸出模式。

推挽輸出模式，是根據 P-MOS 和 N-MOS 管的工作方式命名的。

在該結構單元輸入一個高電平時，P-MOS 管導通，N-MOS 管截止，對外輸出高電平（3.3V）。

在該單元輸入一個低電平時，P-MOS 管截止，N-MOS 管導通，對外輸出低電平（0V）。

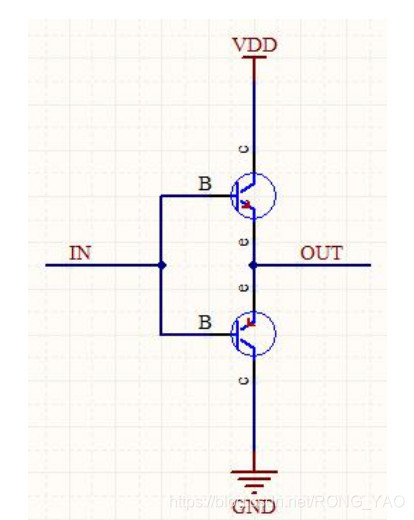

如果當切換輸入高低電平時，兩個 MOS 管將輪流導通，一個負責灌電流（電流輸出到負載），一個負責拉電流（負載電流流向芯片），使其負載能力和開關速度都比普通的方式有很大的提高。下圖為推挽輸出模式的等效電路。

在開漏輸出模式時，不論輸入是高電平還是低電平，P-MOS 管總處于關閉狀態。

當給這個單元電路輸入低電平時，N-MOS 管導通，輸出即為低電平。

當輸入高電平時，N-MOS 管截止，這個時候引腳狀態既不是高電平，又不是低電平，我們稱之為高阻態。

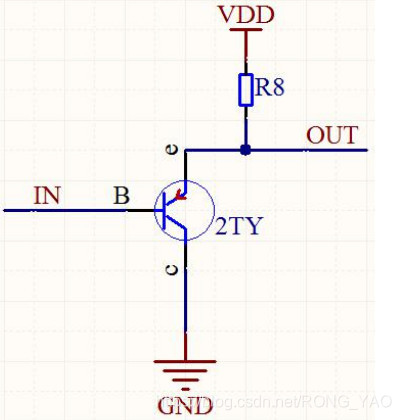

如果想讓引腳輸出高電平，那么引腳必須外接一個上拉電阻，由上拉電阻提供高電平。開漏輸出模式等效電路圖如下圖所示。

在開漏輸出模式中還有一個特點，引腳具有“線與”關系。即多個開漏輸出模式的引腳接在一起，只要有一個引腳為低電平，其他所有管腳都為低電平，即把所有引腳連接在一起的這條總線拉低了。

只有當所有引腳輸出高阻態時這條總線的電平才由上拉電阻的 VDD 決定。如果 VDD 連接的是 3.3V，那么引腳輸出的就是 3.3V，如果 VDD 連接的是 5V，那么引腳輸出的就是 5V。因此如果想要讓 STM32 管腳輸出 5V，可以選擇開漏輸出模式，然后在外接上拉電阻的電源 VDD 選擇 5V 即可，前提是這個 STM32 引腳是容忍 5V 的。開漏輸出模式一般應用在 I2C、SMBUS 通訊等需要“線與”功能的總線電路中。還可以用在電平不匹配的場合中，就如上面說的輸出 5V 一樣。

推挽輸出模式一般應用在輸出電平為 0-3.3V 而且需要高速切換開關狀態的場合。除了必須要用開漏輸出模式的場合，我們一般選擇推挽輸出模式。要配置引腳是開漏輸出還是推挽輸出模式可以使用GPIOx_CRL 和 GPIOx_CRH 寄存器。

(4)、輸出數據寄存器

雙 MOS 管結構電路的輸入信號，是由 GPIO“輸出數據寄存器GPIOx_ODR”提供的，因此我們通過修改輸出數據寄存器的值就可以修改 GPIO 引腳的輸出電平。而“置位/復位寄存器 GPIOx_BSRR”可以通過修改輸出數據寄存器的值從而影響電路的輸出。

(5)、復用功能輸出

由于 STM32 的 GPIO 引腳具有第二功能，因此當使用復用功能的時候，也就是通過其他外設復用功能輸出信號與 GPIO 數據寄存器一起連接到雙 MOS 管電路的輸入，其中梯形結構是用來選擇使用復用功能還是普通 IO 口功能。例如我們使用 USART 串口通訊時，需要用到某個 GPIO 引腳作為通訊發送引腳，這個時候就可以把該 GPIO 引腳配置成 USART 串口復用功能，由串口外設控制該引腳，發送數據。

(6)、輸入數據寄存器

輸入數據寄存器是由 IO 口經過上下拉電阻、施密特觸發器引入。當信號經過觸發器，模擬信號將變?yōu)?a href="http://m.weightgang.cn/zhuanti/4yjTuH" style="color:#4595e6;" target="_blank">數字信號 0 或 1，然后存儲在輸入數據寄存器中，通過讀取輸入數據寄存器 GPIOx_IDR 就可以知道 IO 口的電平狀態。

(7)、復用功能輸入

此模式與復用功能輸出類似。在復用功能輸入模式時，GPIO 引腳的信號傳輸?shù)?STM32 其他片上外設，由該外設讀取引腳的狀態。同樣，如我們使用 USART 串口通訊時，需要用到某個 GPIO 引腳作為通訊接收引腳，這個時候就可以把該 GPIO 引腳配置成 USART 串口復用功能，使 USART 可以通過該通訊引腳的接收遠端數據。

(8)、模擬輸入輸出

當 GPIO 引腳用于 ADC 采集電壓的輸入通道時，用作“模擬輸入”功能，此時信號是不經過施密特觸發器的，因為經過施密特觸發器后信號只有 0、1 兩種狀態，ADC 外設要采集到原始的模擬信號，信號源輸入必須在施密特觸發器之前。類似地，當 GPIO 引腳用于 DAC 作為模擬電壓輸出通道時，此時作為“模擬輸出”功能， DAC 的模擬信號輸出就不經過雙 MOS 管結構了，模擬信號直接通過管腳輸出。

四、GPIO的工作模式

通過 GPIO 內部的結構關系，決定了 GPIO 可以配置成以下幾種模式。

4.1、輸入模式（模擬、上拉、下拉、浮空）

在輸入模式時，施密特觸發器打開，輸出被禁止。

可通過輸入數據寄存器GPIOx_IDR 讀取 I/O 狀態。

輸入模式可以配置為模擬、上拉、下拉以及浮空模式。上拉和下拉輸入很好理解，默認的電平由上拉或者下拉決定。

浮空輸入的電平是不確定的，完全由外部的輸入決定，一般接按鍵的時候可以使用這個模式。

模擬輸入則用于 ADC 采集。

4.2、輸出模式（推挽/ / 開漏）

在輸出模式中，推挽模式時雙 MOS 管以推挽方式工作，輸出數據寄存器GPIOx_ODR 可控制 I/O 輸出高低電平。

開漏模式時，只有 N-MOS 管工作，輸出數據寄存器可控制 I/O 輸出高阻態或低電平。

輸出速度可配置，有2MHz25MHz50MHz 的選項。此處的輸出速度即 I/O 支持的高低電平狀態最高切換頻率，支持的頻率越高，功耗越大，如果功耗要求不嚴格，把速度設置成最大即可。

在輸出模式時，施密特觸發器是打開的，即輸入可用，通過輸入數據寄存器 GPIOx_IDR 可讀取 I/O 的實際狀態。

4.3、復用功能（推挽/ / 開漏）

復用功能模式中，輸出使能，輸出速度可配置，可工作在開漏及推挽模式，但是輸出信號源于其它外設，輸出數據寄存器 GPIOx_ODR 無效；輸入可用，通過輸入數據寄存器可獲取 I/O 實際狀態，但一般直接用外設的寄存器來獲取該數據信號。

4.4、模擬輸入輸出（上下拉無影響）

模擬輸入輸出模式中，雙 MOS 管結構被關閉，施密特觸發器停用，上/下拉也被禁止。其它外設通過模擬通道進行輸入輸出。通過對 GPIO 寄存器寫入不同的參數，就可以改變 GPIO 的應用模式，再強調一下，要了解具體寄存器時一定要查閱《STM32F1xx 參考手冊》中對應外設的寄存器說明。在 GPIO 外設中，通過設置“端口配置寄存器 GPIOx_CRL 和 GPIOx_CRH”可配置 GPIO 的工作模式和輸出速度。CRH 控制端口的高八位，CRL 控制端口的低八位。
