程序?qū)崿F(xiàn)功能:
在實驗板上左下方有一個黑色的獨立按鍵(K3), 當我們按下它時, D1(LED燈)的狀態就會取反.
思路分析:
我們令I(lǐng)T0 = 1, 即選擇了"邊沿觸發", 所以每當獨立按鍵按下時, 中斷處理函數EX_INT0()就會執行.
當進入中斷處理函數執行時, 若P32引腳的電平為低電平, 則說明K3按鍵已按下; 若P32引腳的電平為高電平, 說明K3按鍵已抬起.
"低電平觸發"和"邊沿觸發"的區別:
①"低電平觸發"是指在電平處于低電平態的時間內觸發.
②"邊沿觸發"是指在電平由高 -> 低或由低 -> 高的一瞬間觸發.

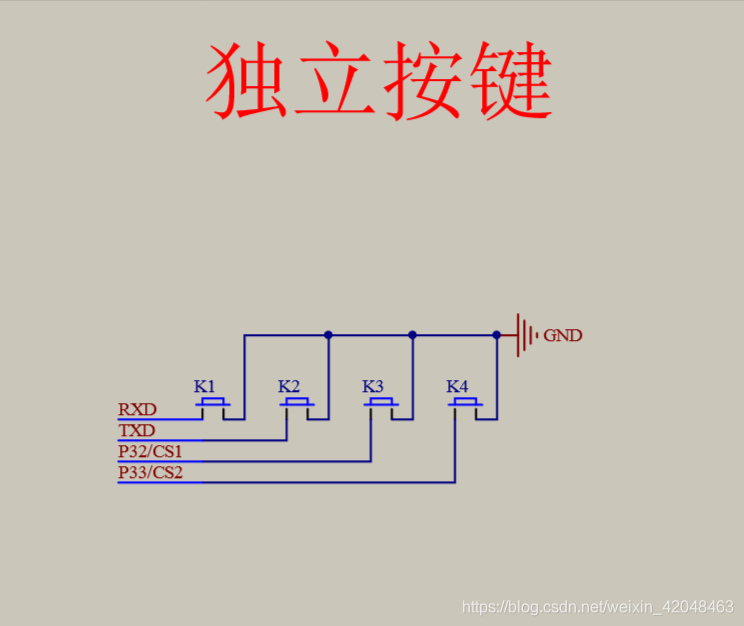

獨立按鍵電路原理圖:

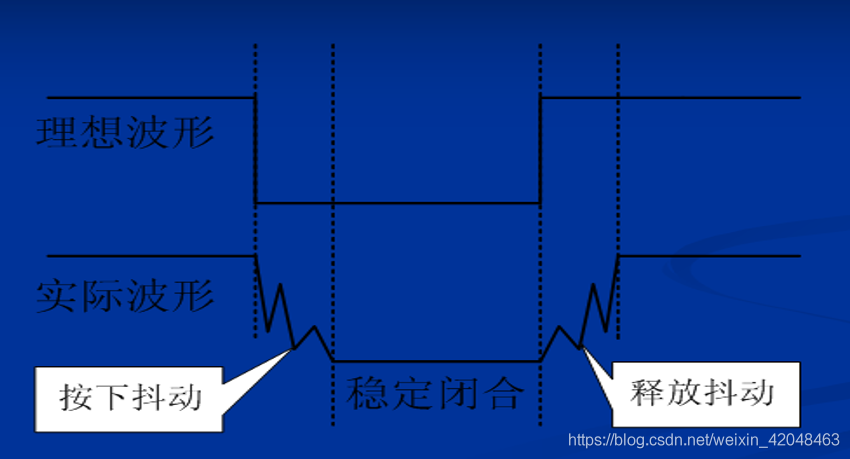

抖動的處理:
為什么我們要在中斷處理函數開始執行時先加入1ms延時模塊, 是因?yàn)榘存I在按下或抬起時電平不是一下子穩定到低或高狀態的, 而是在經歷一小段時間的電平抖動后才到達穩定態: 為了對P32引腳電平判斷的準確性, 先加入1ms的延時模塊, 當電平穩定之后 再行判斷.
程序源代碼:
#include void delay()//獲得1ms延時 { TH0 = 0xFC; TL0 = 0x18;//65536 - 1000 = 64536 = FC18H TR0 = 1;//開啟定時器0 while(TF0 == 0);//等待定時器0計數溢出 TF0 = 0; TR0 = 0;//暫停定時器0 } void EX_INT0() interrupt 0//外部中斷0處理函數 { delay();//1ms延時消抖 if(P32 == 0) { P20 = ~ P20;//D1電平翻轉 } } int main() { TMOD = 0x01;//設置定時器0的工作模式 TR0 = 0; TF0 = 0; P20 = 0;//開發板上D1亮 EA = 1;//中斷總開關打開 EX0 = 1;//外部中斷0開關打開 IT0 = 1;//邊沿觸發 //IT0 = 0 -> 低電平觸發中斷, IT0 = 1 -> 邊沿觸發中斷 while(1) { ; } return 0; }
