簡介：這里介紹一種簡單且不需使用外部計數器就可高精度超低頻測量轉速的方法。即用AT89C2051單片機內部的T0計數器作為轉速基本頻率時基計數器，用軟件模擬1個進位計數器，這樣不僅可以使用較高的計數頻率來測量較低的轉速，而且允許小于232次數的進位。從而實現了高精度、超低頻率的測量。

“零轉速”是汽輪發電機組在開、停車時，為防止轉子因受熱不均而發生軸彎曲事故，所采用的一種特定慢轉的轉速，也稱為盤車轉速。由于該轉速非常低，通常只有每分鐘幾轉，所以稱為“零轉速”。汽輪機停車時，當轉子轉速下降到與預置的零轉速值相一致時，零轉速表自動地將盤車電機投入，使盤車齒輪正確地嚙合上正在降速的轉動軸，使其不至于立刻停下來，以達到盤車的作用。

轉速的測量方法有很多種，常用的有測頻法和測周法。測頻法適用于測量高、中轉速；測周法適用于測量低轉速。零轉速表主要用于測量低轉速，所以采用測周法。在實際應用中，為了獲得較高的測量精度和較低的轉速測量范圍，大多數轉速表都使用了單片機，但由于單片機內部計數器結構的限制，其計數器可計數的最高頻率為1/24fosc2時鐘頻率。因此，在測量長周期（低轉速）時，使用1個計數器計數會出現多次溢出的情況。鑒于這種情況，很多低頻轉速表在使用較高的計數頻率時，常采用多級計數器串聯技術來解決單個計數器的溢出問題。如用外部計數器8253（或8254）芯片，將其內部的2～3個計數器相互串聯起來，形成32位或64位計數器，以此獲得轉速高精度測量值。這種方法雖然可行，但系統硬件結構較為復雜，且進位次數也有限制，溢出時的進位頻率點很難處理好。這里介紹一種簡單且不需使用外部計數器就可高精度超低頻測量轉速的方法。即用AT89C2051單片機內部的T0計數器作為轉速基本頻率時基計數器，用軟件模擬1個進位計數器，這樣不僅可以使用較高的計數頻率來測量較低的轉速，而且允許小于232次數的進位。從而實現了高精度、超低頻率的測量。

1零轉速表的基本測量方法

目前國內電廠多數都使用有60個齒的測速齒輪來測量轉子的轉速。當汽輪機轉子旋轉一圈時，可以產生60個脈沖，此時脈沖周期可通過單片機的內部計數器T0對時基信號τ0進行計數得出。若計數器的計數為N，則脈沖周期為T＝N×τ0，脈沖頻率，由汽輪機大軸的轉動周期T=

由上式看出，轉速和頻率具有共同的量綱，轉速值即為頻率值。故可直接用測量周期的方法來測量低轉速。

測量轉速時，其準確度主要由2項誤差來決定，一項是時基誤差，另一項是量化±1誤差。對于時基誤差來說，主要決定于所選用單片機定時器的脈沖周期，當需要高精度的定時器時，應盡量選頻率較高的晶體。在用AT89C2051單片機組成的測量系統中，采用12 MHz頻率的晶體，其計數速率為1 MHz，輸入脈沖的周期τ0＝1 ms。當時基誤差小于量化±1誤差1個或2個數量級時，準確度主要由量化±1誤差來決定。測周法測量的相對誤差為：

對于給定的時間脈沖周期，當被測信號頻率低時，計數器示值N越大，r就越??；反之則測量的相對誤差就大。例如，當晶體的晶振頻率為12 MHz，基準時鐘τ0為1μs，在測量轉速滿度值1 000 r／min時，計數器示值為1 000，其精度為0．1％ ，隨著轉速的降低，精度也就越高。所以測周法適用于低頻信號測量。

2零轉速表的硬件電路設計

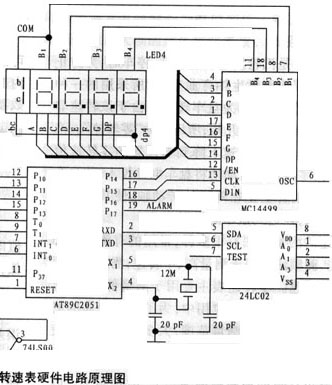

AT89C2051是一種高性能、低價格的單片機，引腳和指令系統與8031單片機完全兼容，而且片內有2 k字節的閃速存儲器。除沒有P0口、P2口之外，具有8031所有的功能和結構，1片AT89C2051相當于8031、373、2716組成的最少系統，而其引腳只有20個。所以在測量任務單一的應用中，AT89C2051完全可以替代8031單片機，因此用他作為零轉速表的核心電路，具有電路簡單、系統可靠、體積小和成本低等優點。零轉速表的硬件電路設計原理圖如圖1所示，電路主要由AT89C2051單片機、輸入信號整形電路、MC14499顯示驅動電路、E2PROM靜態數據存儲電路和MAX706“看門狗”等電路組成。

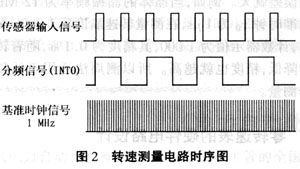

如圖1所示，轉速信號經U1施密特電路整形，再經U2分頻電路進行二分頻之后，得到轉速測量周期，以此周期的上升沿作為AT89C2051的內部計數器T0計數的開始信號，在整個高電平期間，T0計數器對時鐘信號計數，當信號變?yōu)榈碗娖剑ㄏ陆笛兀r，產生中斷請求，關閉定時器／計數器T0／C0，以此獲得一個測量周期值，見圖2所示。

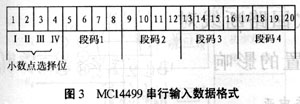

圖1中的B1、B2、B3、B4是4位LED數碼顯示器，他和MC14499芯片共同組成了轉速顯示電路，以此來實現4·1/2位的轉速顯示。MC14499顯示驅動芯片具有串行輸入接口，用他并可直接驅動4位數碼管顯示器，其CPU控制方式有2種，I／O口控制方式和串行口控制方式，在零轉速表中是采用I／O口控制方式。通過將AT89C2051單片機的P1口模擬為串行口，直接與MC14499串口連接，用軟件實現串行輸出操作。P14為使能信號EN，P15為時鐘信號CLK，P16為串行數據DIN。AT89C2051單片機從模擬串口DIN輸出數據時，發送順序為從數據低位到高位處理。MC14499一次可接收20串行輸入數據，如圖3所示，前四位為4個LED顯示器的小數點選擇位，相應位為“1”時小數點顯示，為“0”時熄滅，后16位是4個LED顯示器的BCD碼輸入數據。由圖1看出，顯示的最大數為19999。若要顯示4位半轉速1XXX．X，則首位1由LED的A段與B段相連而成，然后再與第4位的Dp連接，最后連接到MC14499的Dp端。首位的COM端與第1位的COM端相連，共同作為第1位的位控制端，當小數點選擇位為0011，即顯示1XXX．X。

在零轉速表的面板上設有4個獨立的報警設定按鍵（S1、S2、S3、S4），他直接由AT89C2051微處理器P1口的4根I／O線組成，用于零轉速報警值（例：為3．0r／min或0．25r／min）的設置。為了保證設定值在斷電的情況下不丟失，選用2 k位的串行E2EPROM－24LC02B芯片，他的使用方法同顯示芯片一樣可直接連在AT89C2501的P3口上，同樣也用軟件來模擬串行輸出操作，實現設定值的在線修改和存儲。

為了提高該轉速表的抗干擾能力，選用了帶看門狗定時器和低壓檢測的低功耗μP監控芯片MAX706。MAX706芯片內部看門狗定時器的輸入WDI，可接到AT89C2051單片機I／O口，當系統受到干擾，程序走飛或進入死循環時，系統不能向WDI端輸入小于1．6 s周期的脈沖時，WDO輸出的低電平通過與非門接到AT89C2051的RESET端，使系統復位，并重新啟動系統。另外，當系統電源降至4．4 V以下時，MAX706芯片的RES復位端變?yōu)榈碗娖?，單片機復位，直到VCC升到4．4 V以上，RES仍保持低電平200 ms以后再復位至高電平，保證系統的可靠復位。MAX706芯片的看門狗定時器輸出端WDO和復位端RES接到同一個與非門上，只要有一個為低，系統立即進入復位狀態，從而提高了系統的安全性和可靠性。

3零轉速表的軟件設計

零轉速表的轉速測量和報警功能均用軟件完成。首先，將AT89C2051單片機內部定時／計數器T0和T1都設置為16位計數方式，用T0計數器作為零轉速時基脈沖計數器，當計數器T0溢出時，產生中斷進位信號，同時復位T0計數器，并重新開始計數。在中斷服務程序中，使用RAM單元作模擬32位進位計數器，記錄T0計數器溢出的次數。例：n＝0．01r／min，F(xiàn)＝0．01 Hz，N＝100 000 000個數，而T0滿時為216＝65536，軟計數器在RAM單元中若占用2個單元為216，則N最大可計232＝4 294 967 296；其次，將AT89C2051中的T1計數器設計為20 ms的定時器，用于定時掃描鍵盤和刷新轉速顯示。

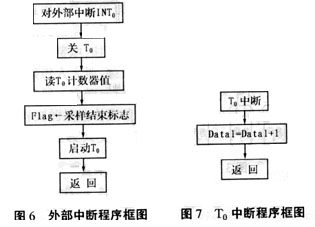

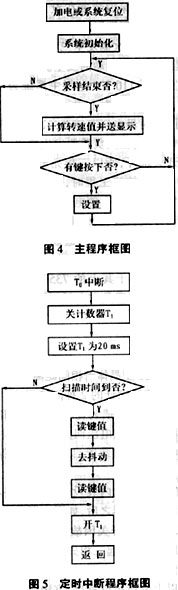

零轉速表主程序和中斷服務程序的功能框圖如圖4、圖5、圖6、圖7所示。在主程序中首先進行初始化，將有關定量單元清零復位，然后設置定時／計數器的工作方式，并開中斷，當轉速信號上升沿來臨時，啟動計數器T0，開始對基準時間計數；當轉速信號變?yōu)榈碗娖綍r（下降沿口觸發）關閉T0，并對計數值進行計算，送顯示。主程序框圖如圖4所示。3個中斷服務程序的功能是：定時、鍵盤掃描；讀計數值；記錄計數器溢出次數。中斷服務程序框圖如圖5、圖6、圖7所示。

4 結束語

本儀器采用軟件模擬進位計數器的方法,解決計數器進位的溢出問題,在實際應用中獲得了較好的測量效果。另外，在顯示和數據存儲器的接口上都采用了串口方式，從而減少了CPU I/O口數量，使得該儀器的電路設計簡明，結構小巧緊湊，工作穩定可靠。
