1. 每個GPIO均有以下寄存器：

• 4個32位配置寄存器：GPIOx_MODER、GPIOx_OTYPER、GPIOx_OSPEEDR和GPIOx_PUPDR

GPIOx_MODER ：配置IO端口方向?yàn)檩斎?輸出/AF/模擬

GPIOx_OTYPER ：選擇輸出類型：推挽/開漏

GPIOx_OSPEEDR ：選擇IO速度（與IO端口方向無關）

GPIOx_PUPDR ：選擇上拉/下拉電阻（與IO端口方向無關）

• 2個32位數據寄存器：GPIOx_IDR、GPIOx_ODR

• 1個32位置位/復位寄存器：GPIOx_BSRR（使用該寄存器讀寫寄存器可以避免在讀寫期間被IRQ中斷，該讀寫操作屬于一個原子操作）

該寄存器允許置位/復位GPIOx_ODR上指定的一位，GPIOx_ODR上每位關聯到兩個控制位：GPIOx_BSRR:BSRR(i) [Bits 15:0]和 GPIOx_BSRR:BSRR(i+SIZE)[Bits31:16]；往GPIOx_BSRR:BSRR(i) [Bits 15:0]寫1 可以置位對應的ODR；往GPIOx_BSRR:BSRR(i) [Bits 31:16]寫1 可以置位對應的ODR；往該寄存器寫0不會產生任何影響

• 1個32位鎖定寄存器：GPIOx_LCKR

必需通過通過一個特殊的讀寫時序才能寫入該寄存器，但時序正確時，bit16會置位（lock key active），bits[15:0]顯示哪些IO端口被鎖定了，端口被鎖定之后直到下一個復位才能解鎖，鎖定之后以下寄存器將被凍結：GPIOx_MODER、GPIOx_OTYPER、GPIOx_OSPEEDR、GPIOx_PUPDR、GPIOx_AFRH、GPIOx_AFRL

• 2個復用功能寄存器：GPIOx_AFRH、GPIOx_AFRL

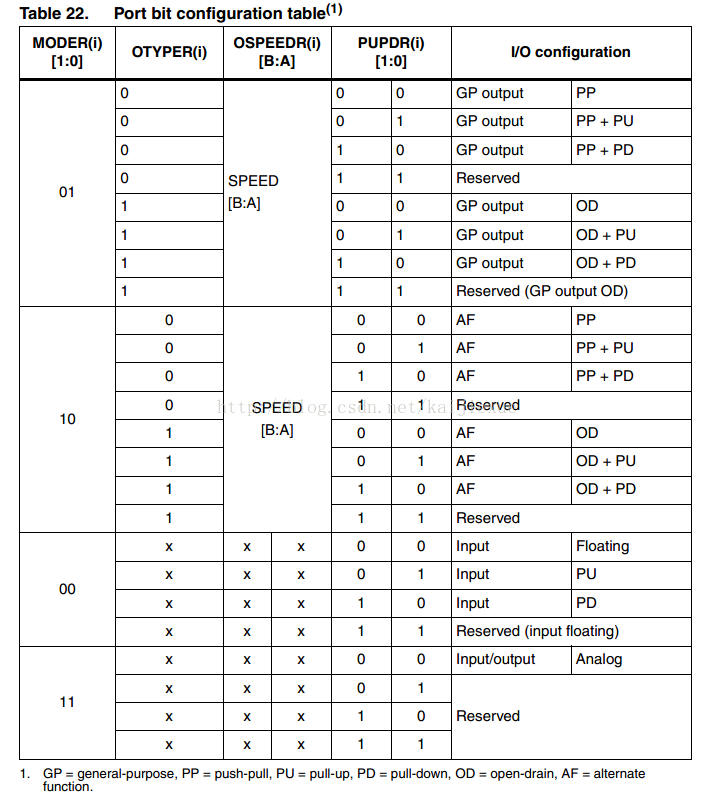

2. 每個GPIO端口均可單獨設置為以下模式：

• 輸入+懸空

• 輸入+上拉

• 輸入+下拉

• 模擬（用作ADC、DAC輸出或者捕獲輸入情況下）

• 輸出+開漏+上拉/下拉（輸出模式下GPIO的輸出速度是可配置的）

• 輸出+推挽+上拉/下拉

• 復用功能+推挽+上拉/下拉

• 復用功能+開漏+上拉/下拉

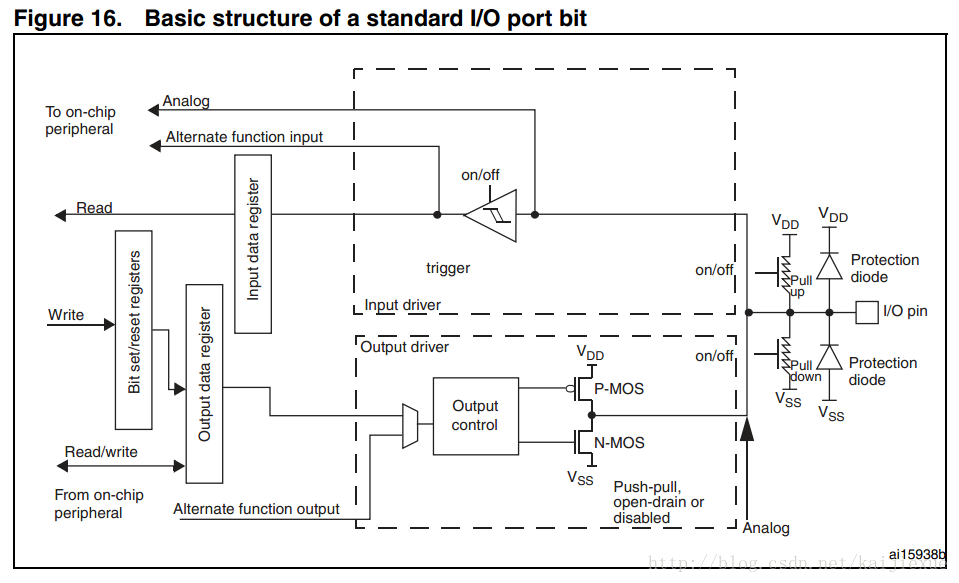

下圖為GPIO的架構圖：

3. GPIO一般用途

1. 默認情況或者剛復位后，所有IO端口被設置為輸入+懸空模式，除了調試接口默認設置為了復用功能+上拉/下拉

2. 當端口被設置為輸出的時候，修改GPIOx_ODR對應可改變輸出高低電平（一般會使用推挽或者開漏輸出（輸出低電平時，只有N-MOS是接通的））

3. 當端口被設置為輸入的時候，每個AHB總線時鐘均會捕獲端口上高低電平，并存放在GPIOx_IDR寄存器

4. 所有的GPIO端口均可通過配置寄存器使能或不使能內部弱上拉/弱下拉

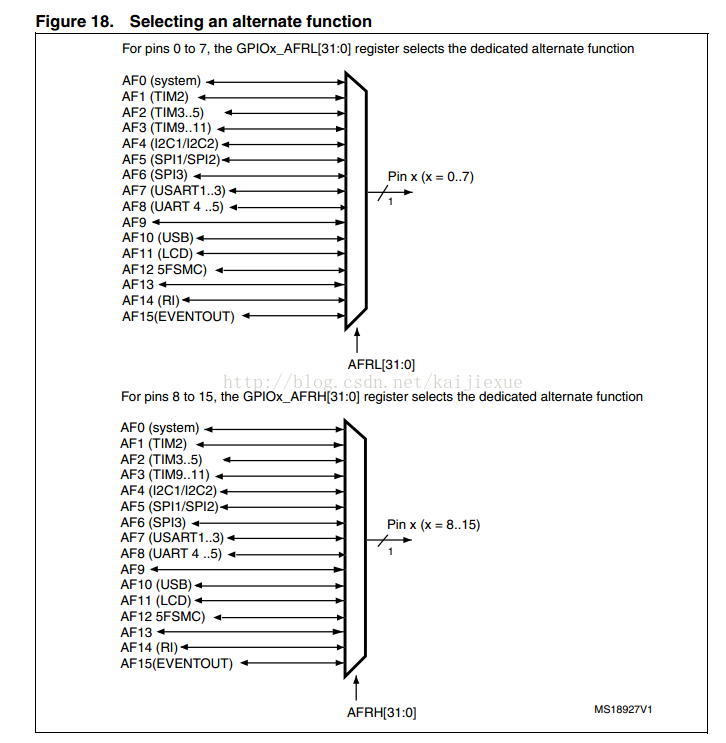

4 .I/O端口多路復用及映射

IO端口通過一個內部的多路選擇器以允許在同一時刻只使用一種復用功能，這樣使得多個外圍電路共享同樣的IO端口

每個IO端口可以通過配置GPIOx_AFRL和GPIOx_AFRH設置所使能的復用功能（AF0~AF15）

• 復位之后，所有的IO連接到復用功能0（AF0）

• 外圍電路的復用功能映射到AF1~AF14

• Cortex-M3 EVENTOUT映射到AF15

以下說明如何使用復用功能:

• System Function：配置IO端口使能的復用功能（JTAG/SWD，在復位之后對應端口會被調試器設置為調試功能下且不受GPIO寄存器的控制；RTC_50HZ，對應端口需要設置為輸入+懸空；MCO，該端口必需配置在復用模式下）

• GPIO：根據需要配置GPIOx_MODER設置IO端口工作模式（輸入、輸入/模擬）

• Perpheral‘s Alternate Function：對于ADC/DAC，配置IO為模擬；對于其他外圍功能，配置GPIOx_MODER、GPIOx_OTYPE、GPIOx_PUPDR、GPIOx_OSPEEDER

• EVENTOUT：配置IO端口復用功能AF15，用于輸出Cortex-M3 EVENTOUT信號

•


5. 外部中斷/喚醒

所有的IO端口均有外部中斷功能，使用外部中斷功能時，IO端口必需設置為輸入模式

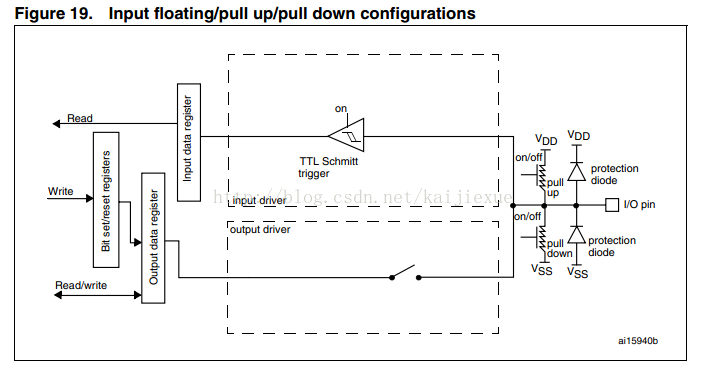

6. 輸入模式配置

當IO端口配置為輸入模式時：

• 輸出模式被禁用

• 施密特觸發器被激活

• 根據GPIOx_PUPDR寄存器使能上拉/下拉電阻

• 每個AHB時鐘均會采樣IO端口上的值存放到輸入數據寄存器中

• 通過讀取輸入數據寄存器可以檢測IO狀態

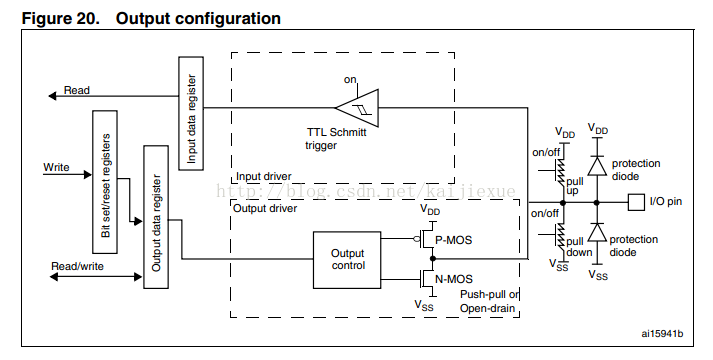

7. 輸出模式配置

當IO端口配置為輸出模式時：

• 輸出模式使能

• 施密特出發器被激活

--  開漏模式時：輸出0時，N-MOS導通（P-MOS任何情況下不會導通）

--  推挽模式時：輸出0時，N-MOS導通；輸出1時，P-MOS導通

• 根據GPIOx_PUPDR寄存器使能弱上拉/下拉

• 每個AHB時鐘均會采樣IO端口上的值存放到輸入數據寄存器中

• 通過讀取輸入數據寄存器可以檢測IO狀態

• 通過讀取輸出數據寄存器可以得到最后寫入的值

8. 復用功能配置

當IO端口配置為復用功能時:

• 輸出模式下可配置為開漏或推挽

• 復用功能的輸出信號將驅動輸出緩沖區

• 輸入端的施密特觸發器被激活

• 根據GPIOx_PUPDR寄存器使能弱上拉/下拉

• 每個AHB時鐘均會采樣IO端口上的值存放到輸入數據寄存器中

• 通過讀取輸入數據寄存器可以檢測IO狀態

9. 模擬模式配置

當IO端口配置為模擬模式時：

• 輸出模式被禁用

• 輸入模式下的施密特觸發器被激活（為每個IO口的模擬值提供零功耗，施密特觸發器的輸出端被強制輸出為0）

• 弱上拉/下拉被禁用

• 讀取輸入寄存器獲取到0

10. 外部時鐘/外部晶振端口復用

• 沒有使用LSE時，OSC32_IN和OSC32_OUT 可配置為一般用途的IO端口

• 沒有使用HSE時，OSC_IN和OSC_OUT 可配置為一般用途的IO端口

11. 選擇RTC_AF1復用功能

STM32L152XX擁有以下特性

• 兩個GPIO端口可配置為喚醒源WKUP1和WKUP3

• 一個GPIO端口可配置為喚醒源WKUP2，可用于檢測篡改、時間戳事件，輸出RTC AFO_ALARM、AFO_CALIB

RTC_AF1端口（PC13）可配置為以下功能：

• 喚醒源（WKUP2）：配置PWR_CSR寄存器中的EWUP2位

• RTC AFO_ALARM輸出：根據RTC_CR寄存器中的OSEL[1：0]輸出可配置為：RTC Alarm A、 RTC Alarm B、RTC Wakeup

• RTC AFO_CALIB輸出：配置RTC_CR寄存器中的COE[23]位

• RTC AFI_TAMPER1 ： 篡改事件檢測

• 時間戳事件檢測

•


12. 初始化GPIO端口例子

void Init_GPIOS(void){

GPIO_InitTypeDef GPIO_InitStructure; //定義初始化結構體

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB,ENABLE); //使能對應AHB總線時鐘

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; //根據需求配置GPIO工作模式

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_40MHz;

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化GPIO端口

}
