串口通訊實驗–通訊的基本概念

通訊的基本概念

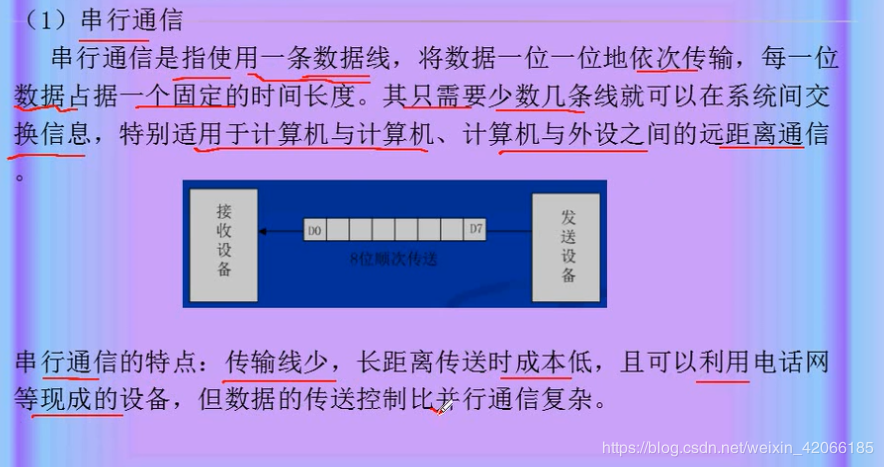

1、串行通訊

2、并行通訊

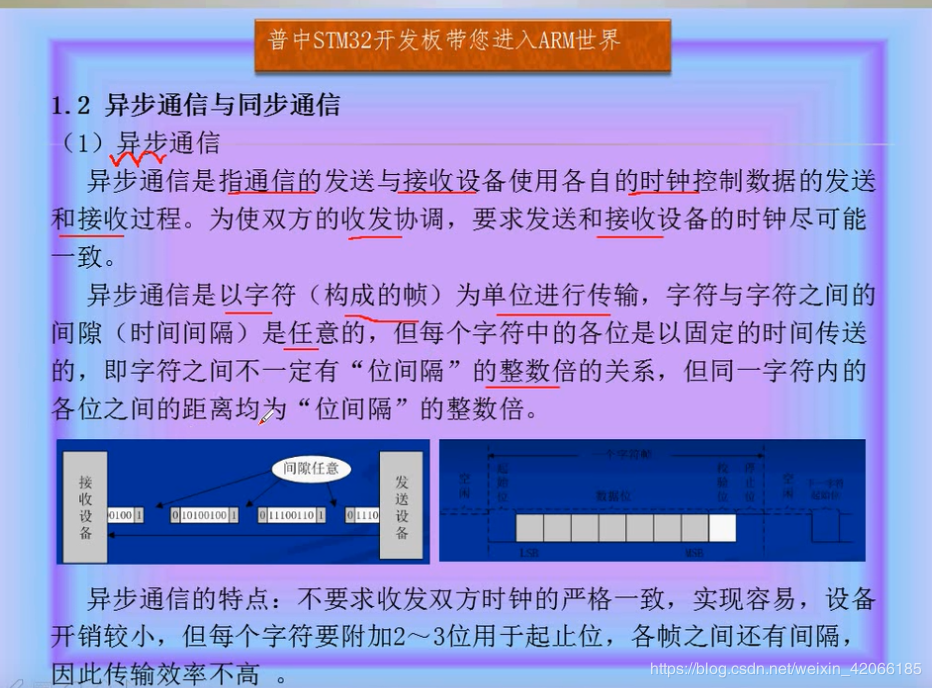

3、異步通訊

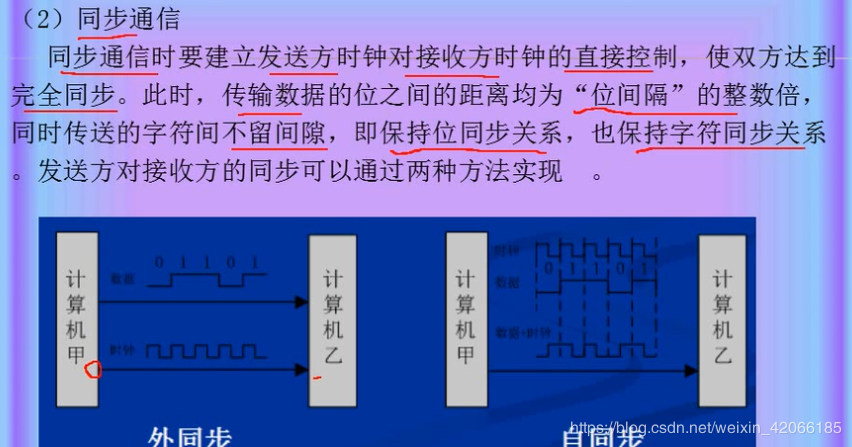

4、同步通訊

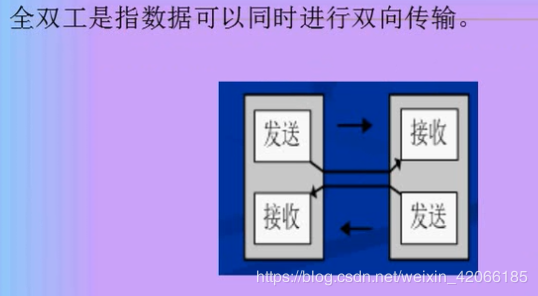

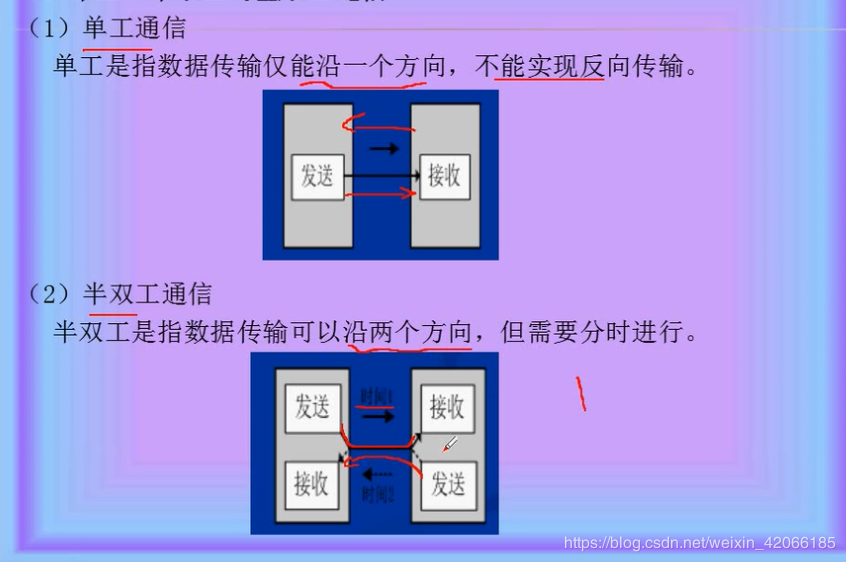

5、單工、半雙工、全雙工

串口通訊實驗–USART介紹

串口通訊簡介

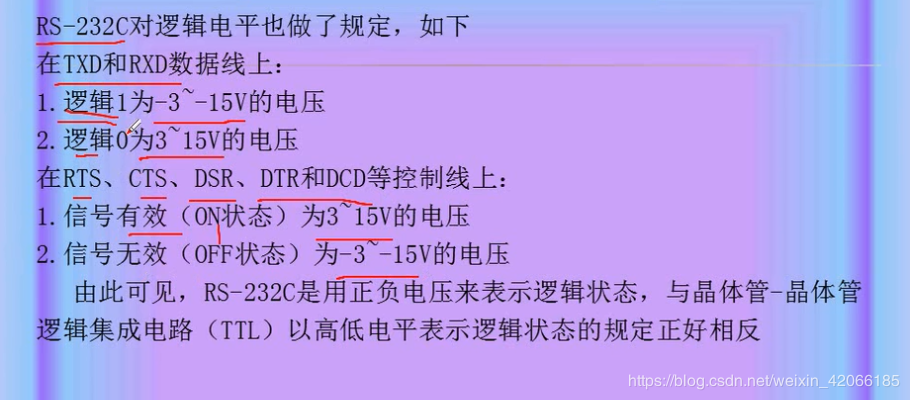

一般采用的是標準的電氣標準，但是采用的協議沒有標準規定，但是，我們一般都采用96N81 的標準（9600波特率， N 無校驗位， 8 位數據位，1位停止位）

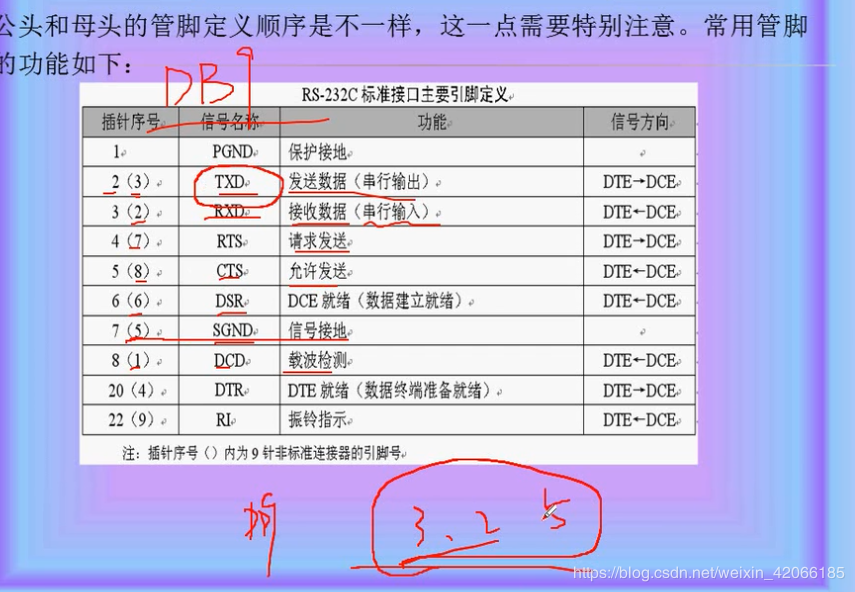

串口通訊一般當采用的引腳只有三個，所以 TXD RXD SGND 這三個

USART 同步異步收發器

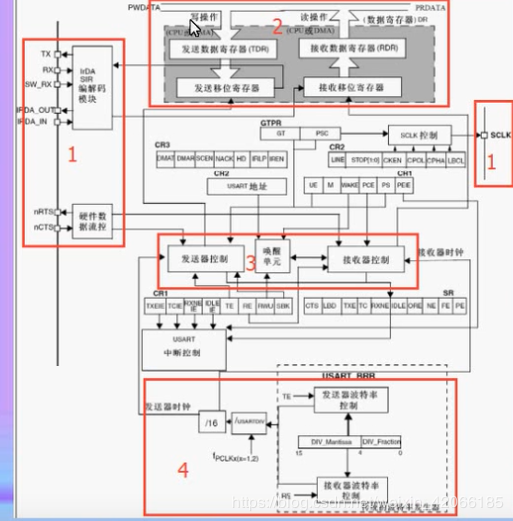

USART的結構框圖

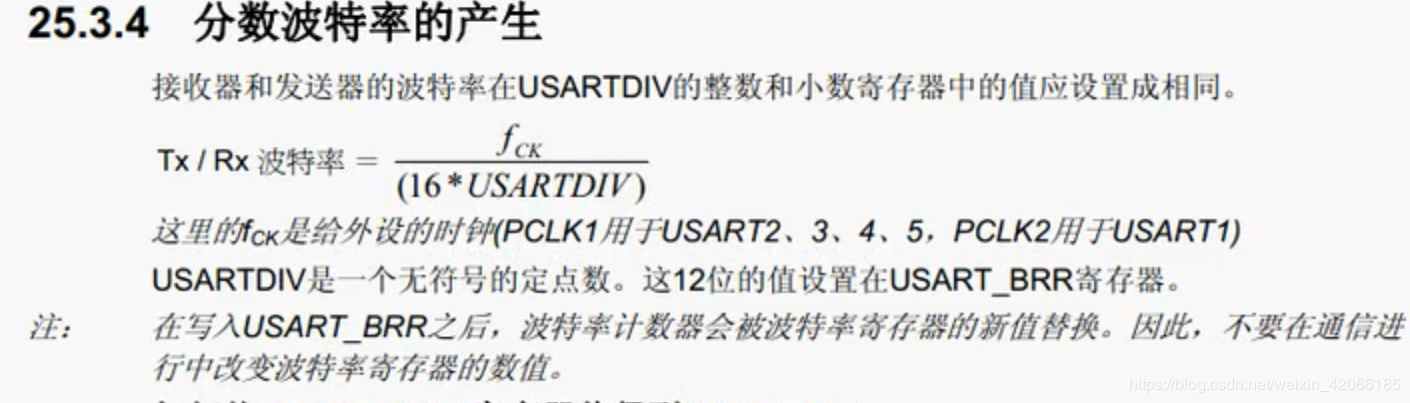

關于波特率的相關問題

串口通訊實驗–USART 的配置步驟

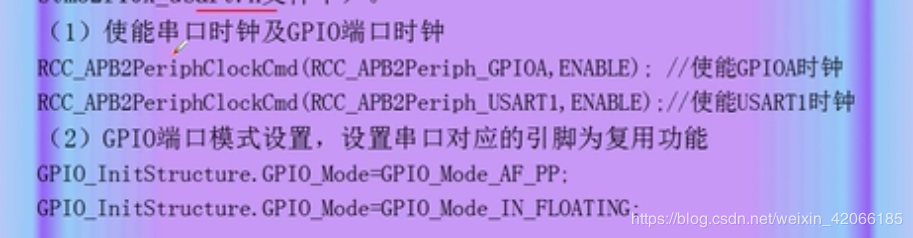

step1 使能串口時鐘概念和對應的串口引腳

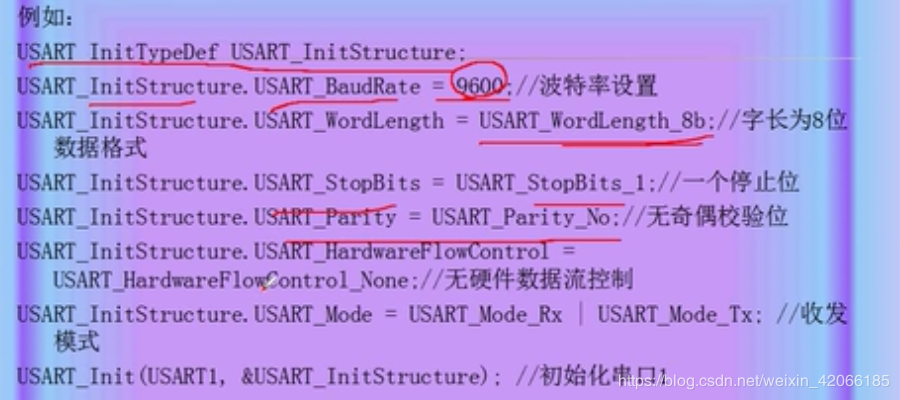

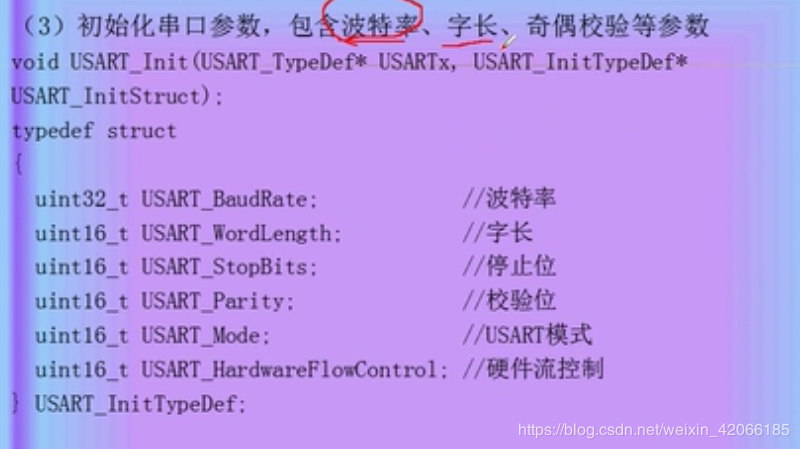

step2 初始化串口參數

停止位： 可以設置成0.5 1 1.5 2

校驗位：無校驗 偶校驗 燈

硬件流控制：一般不采用硬件流控制

例子：

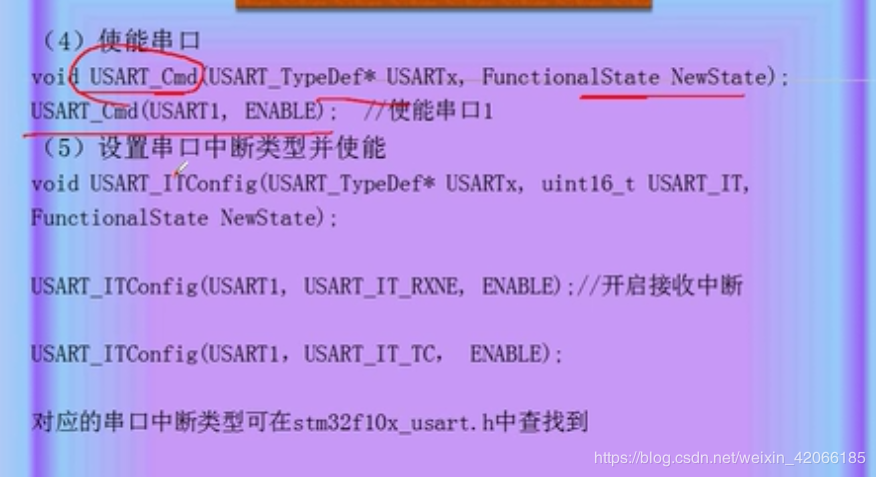

step4 使能串口和設置中斷類型

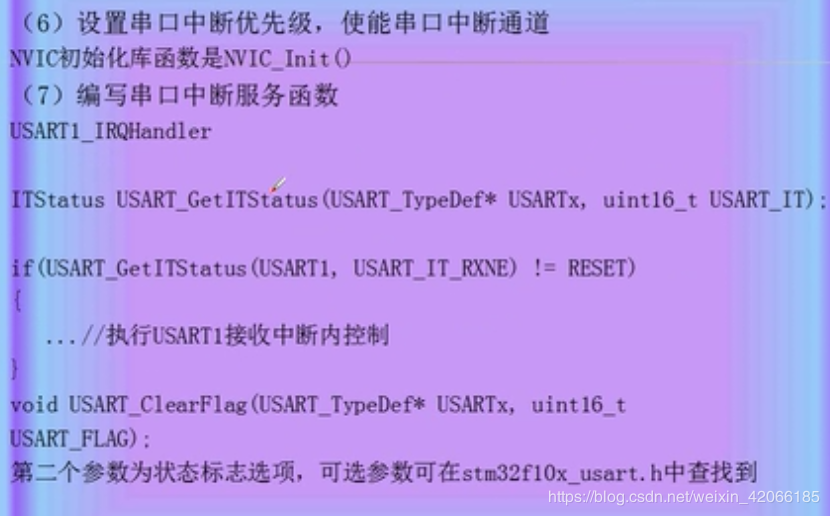

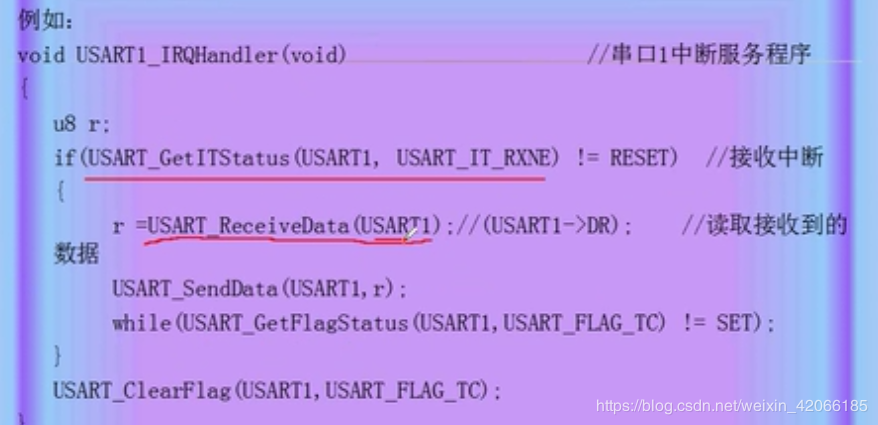

step5 設置中斷優先級，并且編寫中斷服務函數

例子：

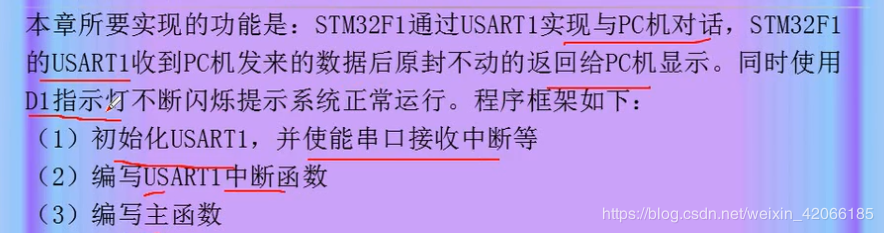

串口實驗的通信控制程序

1、基本過程

2、編寫函數

step1 串口初始化函數

#include "usart.h"

/*******************************************************************************

* oˉ êy ??         : usart_init

* oˉêy1|?ü    : ′??ú3?ê??ˉoˉêy

* ê?    è?         : ?T

* ê?    3?         : ?T

*******************************************************************************/

void usart_init()

{

GPIO_InitTypeDef GPIO_InitStructure; //éù?÷ò????á11ì?±?á?￡?ó?à′3?ê??ˉGPIO

USART_InitTypeDef  USART_InitStructure;   //′??ú?á11ì??¨ò?

NVIC_InitTypeDef NVIC_InitStructure;//?D???設置中斷優先級

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);  // ê1?ü???úê±?ó

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);  //ê1?ü′??úê±?ó

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); //′ò?aê±?ó

/*  ????GPIOμ??￡ê?oíIO?ú */

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9;//TX    //′??úê?3?PA9

GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;     //?′ó?í?íìê?3?

GPIO_Init(GPIOA,&GPIO_InitStructure);  /* 3?ê??ˉ′??úê?è?IO */

GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10;//RX //′??úê?è?PA10

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;   //?￡?aê?è?

GPIO_Init(GPIOA,&GPIO_InitStructure); /* 3?ê??ˉGPIO */

USART_InitStructure.USART_BaudRate=9600;   //2¨ì??êéè???a9600 //2¨ì??ê 波特率

USART_InitStructure.USART_WordLength=USART_WordLength_8b; //êy?Y3¤8??   數據長度

USART_InitStructure.USART_StopBits=USART_StopBits_1; //1??í￡?1??  停止位

USART_InitStructure.USART_Parity=USART_Parity_No; //?TD§?é  校驗位

USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None; //硬件流控制

USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx; // 發送模式和接收模式都要打開

USART_Init(USART1,&USART_InitStructure); //串口1 的初始化

USART_Cmd(USART1, ENABLE);    /* 使能USART1 */

USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//ê接收中斷?

USART_ClearFlag(USART1,USART_FLAG_TC);//清楚發送完成標志位

/* éè??NVIC2?êy */

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;    //′ò?aUSART1μ?è????D??

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0; //?à??ó??è???a0

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //?ìó|ó??è???a0

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //ê1?ü

NVIC_Init(&NVIC_InitStructure);

}
