1.iic介紹：

iic （Inter_Integrated Circuit）集成電路總線，是一種二線制的同步串行總線，一共有著SCL(時鐘線)和SDA(數據線)

2.配置步驟：

<1>:iic的初始化

按照對GPIO口的設置來配置iic相關的端口（這里以Stm32F103rc為例）

注:可以使用定義的方法先定義相應端口

//IO方向設置

#define SDA_IN()  {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=8<<12;}//1000 上拉輸入

#define SDA_OUT() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=3<<12;}//0011 推挽輸出(50MHZ)

//IO操作函數

#define IIC_SCL    PCout(12) //SCL

#define IIC_SDA    PCout(11) //SDA

#define READ_SDA   PCin(11)  //輸入SDA

void IIC_Init(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

//RCC->APB2ENR|=1<<4;//先使能外設IO PORTC時鐘

RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE ); //使能GPIOC時鐘

//IIC SCL(PC12)IIC SDA(PC11)

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_11;//change the channel

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽輸出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOC, &GPIO_InitStructure);

IIC_SCL=1;//初始化拉高SCL

IIC_SDA=1;//初始化拉高SDA

}

在初始化的時候，SDA和SCL都置為1，表示拉高閑置狀態

<2>:產生起始信號

先將SDA和SCL置高，然后在SDA拉低時進行延時，然后將SCL拉低

void IIC_Start(void)

{

SDA_OUT();     //sda線輸出 0011

IIC_SDA=1;

IIC_SCL=1;

delay_us(4);//保持SCL穩定

  IIC_SDA=0;// SDA開始從高向低跳變

delay_us(4);

IIC_SCL=0;//鉗住I2C總線，準備發送或接收數據

}

<3>產生終止信號

先確定SCL SDA為拉低狀態，然后在SCL拉高的期間實現SDA的拉高

void IIC_Stop(void)

{

SDA_OUT();//sda線輸出

IIC_SCL=0;

IIC_SDA=0;//準備進行跳變

  delay_us(4);

IIC_SCL=1;

delay_us(4);

IIC_SDA=1;//發送I2C總線結束信號

}

<4>:等待信號

設置等待時間 如果超過該時間則發送失??；

實現SCL=0 便于下一次數據的傳輸

//等待應答信號到來，將SCL SDA拉高 等待應答

//返回值：1，接收應答失敗

//        0，接收應答成功

u8 IIC_Wait_Ack(void)//等待跳變值

{

u8 ucErrTime=0;

SDA_IN();      //SDA設置為輸入

IIC_SDA=1;delay_us(1);

IIC_SCL=1;delay_us(1);

//SCL SDA拉高 等待接收器返回應答信號

while(READ_SDA)

{

ucErrTime++;

if(ucErrTime>250)//如果大于250，說明數據無效

{

IIC_Stop();//停止

return 1;//返回，超過相應的時間 接收失敗

}

}

IIC_SCL=0;//鉗位 方便下一次傳輸

return 0;

}

<5>:ACK應答（拉低SDA產生應答 主機反饋信號）（升高SDA則不產生應答 ））

void IIC_Ack(void)

{

IIC_SCL=0;

SDA_OUT();//主機接收應答信號,相當于反饋信號

IIC_SDA=0;

delay_us(2);

IIC_SCL=1;

delay_us(2);

IIC_SCL=0;

//保證SDA為低的時候產生應答

}

void IIC_NAck(void)

{

IIC_SCL=0;

SDA_OUT();

IIC_SDA=1;

delay_us(2);

IIC_SCL=1;

delay_us(2);

IIC_SCL=0;

//保證SDA為高的時候不產生應答

}

<6>發送字節（使用循環發送8字節，拉低SCL位實現字節的傳輸）

//IIC發送一個字節

//返回從機有無應答

//1，有應答

//0，無應答

//SCL在高電平的時候 無法改變SDA的數據

//SCL為低電平的時候 可以改變SDA的數據

void IIC_Send_Byte(u8 txd)

{

    u8 t;

SDA_OUT();

    IIC_SCL=0;//拉低時鐘開始數據傳輸

    for(t=0;t<8;t++)

    {

        IIC_SDA=(txd&0x80)>>7;//獲取最高位 然后移七位到達最低位

        txd<<=1;

delay_us(2);   //對TEA5767這三個延時都是必須的

IIC_SCL=1;

delay_us(2);

IIC_SCL=0; //等待下一次數據發送

delay_us(2);

    }

}

<7>:讀取字節，通過標志位主機是否應答（SCL=1開始讀字節）

//讀1個字節，ack=1時，發送ACK，ack=0，發送nACK

u8 IIC_Read_Byte(unsigned char ack)

{

unsigned char i,receive=0;

SDA_IN();//SDA設置為輸入

    for(i=0;i<8;i++ )

{

        IIC_SCL=0;

        delay_us(2);

IIC_SCL=1;//SCL為高電平的時候開始讀取信號

        receive<<=1;

        if(READ_SDA)receive++; //最低位+1;

delay_us(1);

    }

    if (!ack)

        IIC_NAck();//發送nACK

    else

        IIC_Ack(); //發送ACK

    return receive;

}

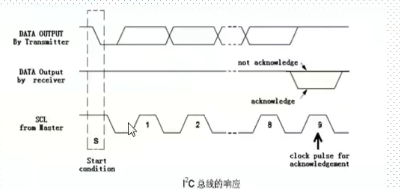

時序圖還是很重要的?。?！
