一、STM32對內部Flash的保護措施
所有STM32的芯片都提供對Flash的保護，防止對Flash的非法訪問 - 寫保護和讀保護。
1、讀保護即大家通常說的“加密”，是作用于整個Flash存儲區域。一旦設置了Flash的讀保護，內置的Flash存儲區只能通過程序的正常執行才能讀出，而不能通過下述任何一種方式讀出：A、 通過調試器(JTAG或SWD)； B、從RAM中啟動并執行的程序；
2、寫保護是以四頁(1KB/頁) Flash存儲區為單位提供寫保護，對被保護的頁實施編程或擦除操作將不被執行，同時產生操作錯誤標志。
讀與寫設置的效果見下表：
| 讀保護 | 寫保護 | 對Flash的操作功能 |
| 有效 | 有效 | CPU只能讀，禁止調試和非法訪問。 |
| 有效 | 無效 | CPU可以讀寫，禁止調試和非法訪問，頁0~3為寫保護。 |
| 無效 | 有效 | CPU可讀，允許調試和非法訪問。 |
| 無效 | 無效 | CPU可以讀寫，允許調試和非法訪問。 |
二、當Flash讀保護生效時，CPU執行程序可以讀受保護的Flash區，但存在兩個例外情況：
1、調試執行程序時；
2、從RAM啟動并執行程序時
STM32還提供了一個特別的保護，即對Flash存儲區施加讀保護后，即使沒有啟用寫保護，F(xiàn)lash的第 0 ～ 3 頁也將處于寫保護狀態，這是為了防止修改復位或中斷向量而跳轉到RAM區執行非法程序代碼。
三、Flash保護的相關函數
FLASH_Unlock(); //Flash解鎖
FLASH_ReadOutProtection(DISABLE); //Flash讀保護禁止
FLASH_ReadOutProtection(ENABLE); //Flash讀保護允許
四、stm32設置讀保護和解除讀保護操作
1、功能：讀保護設置后將不能讀出flash中的內容；當解除讀保護的時候stm32會自動擦除整個flash，起到保護數據的作用。
2、設置讀保護：在程序的開頭加入“設置讀保護”的代碼即可，每次運行代碼時都檢查一下，如果沒有開就打開，如果打開了就跳過。
3、解除讀保護：解除讀保護可以設置在按鍵里面，方便實現解鎖，也可以設置在命令中。
4、設置讀保護的代碼：
int main(void)
{
...
if (FLASH_GetReadOutProtectionStatus()!=SET) //檢查設置讀保護與否
{
FLASH_Unlock(); //寫保護時可以不用這句話，可用可不用
FLASH_ReadOutProtection(ENABLE); //設置讀保護
}
...
while(1)
{
...
}
}
注意：芯片讀保護后，無法再次燒寫新的程序到flash中，必須要解除讀保護才可以，測試需謹慎。
5、解除讀保護代碼：
void Off_Protect(void) //關閉保護
{
if(FLASH_GetReadOutProtectionStatus() != RESET)
{
FLASH_Unlock(); //不解鎖FALSH也可設置讀保護，可用可不用
FLASH_ReadOutProtection(DISABLE);
FLASH_Lock(); //上鎖
}
}
程序中設置一個按鍵或者命令，可以隨時解除flash的讀保護，讓芯片又可以重新燒錄程序。如果沒有留，還可以專門寫一個程序，下載到RAM中去運行，用來解除讀保護。執行后，flash會自動全部擦除。
int main(void)
{
Chip_Init();
FLASH_Unlock(); //不解鎖FALSH也可設置讀保護，可用可不用
FLASH_ReadOutProtection(DISABLE);
}
五、測試

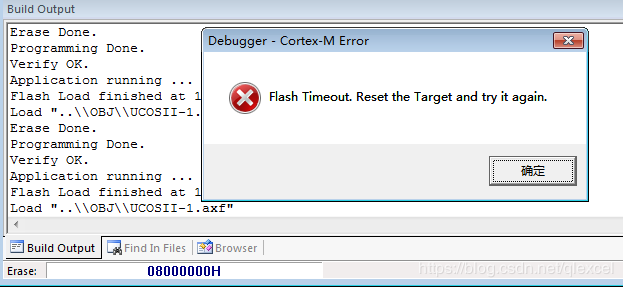

下載并執行設置讀保護代碼后，再次下載程序顯示：
說明已經啟動了 讀保護，無法再次下載程序了。

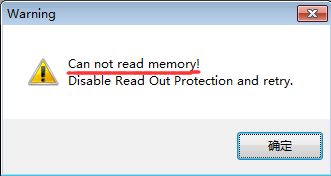

通過ST-LINK Utility連接芯片，提示讀保護，無法讀取flash數據：
這個時候，需要調用解除讀保護的代碼即可恢復。
