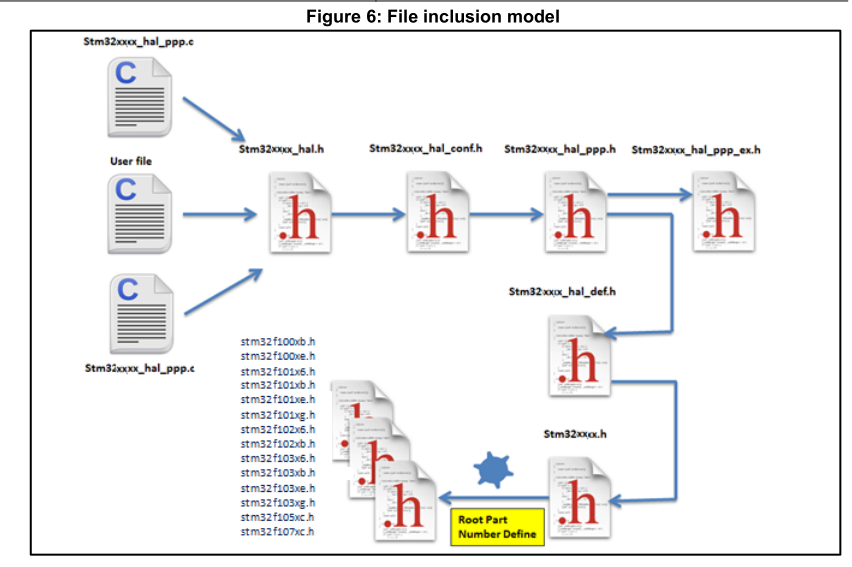

如圖，從左到右下的順序?qū)懀?p>

  --------------------------------------------------------------------------------------------------------------------------------

The header of the common HAL driver file(stm32f1xx_hal.h) includes the common

configurations for the whole HAL library.It is the only header file that is included in the user

sources and the HAL C sources files to beable to use the HAL resources.

stm32f1xx_hal.h

Thisfile contains all the functions prototypes for the HAL module driver.

這包含了HAL模型的所有驅動

定義了關于調試所用的宏函數

#define__HAL_DBGMCU_FREEZE_TIM2()

   SET_BIT(DBGMCU->CR,DBGMCU_CR_DBG_TIM2_STOP)

HAL的初始化與功能函數

HAL_Delay（）；

它包含的頭文件：#include"stm32f1xx_hal_conf.h"

 --------------------------------------------------------------------------------------------------------------------------------

stm32f1xx_hal_conf.h

包含了用戶可能會用到的外設模型頭文件Module Selection

#include"stm32f1xx_hal_rcc.h"

定義了單片機的晶振頻率Oscillator Values adaptation

#defineHSE_VALUE    ((uint32_t)8000000)

系統的配置System Configuration

#define  VDD_VALUE                    ((uint32_t)3300) /*!

Assert參數檢查函數的定義

  #define assert_param(expr) ((expr) ? (void)0: assert_failed((uint8_t *)__FILE__, __LINE__))

它包含的頭文件：各種外設模型頭文件，如stm32f1xx_hal_adc.h等一堆。

 --------------------------------------------------------------------------------------------------------------------------------

stm32f1xx_hal_adc.h（舉adc這個外設頭文件）

相對應的stm32f1xx_hal_adc_ex.h，是其對應的擴展功能的頭文件，差不多~

定義了外設初始化結構體，還 有一堆其它的用于配置的結構體

ADC_InitTypeDef

常用的常量Exported constants

#defineHAL_ADC_ERROR_NONE       ((uint32_t)0x00)   /*!< Noerror

宏函數定義Exported macro

#defin__HAL_ADC_ENABLE(__HANDLE__)

  (SET_BIT((__HANDLE__)->Instance->CR2,(ADC_CR2_ADON)))

各種輸出函數的聲明

HAL_StatusTypeDef       HAL_ADC_Init(ADC_HandleTypeDef* hadc);

它包含的頭文件：

"stm32f1xx_hal_def.h"

 "stm32f1xx_hal_adc_ex.h"

  --------------------------------------------------------------------------------------------------------------------------------

stm32f1xx_hal_def.h

Thisfile contains HAL common defines, enumeration, macros and  structures definitions.

這文件包含的是HAL庫共用的宏定義，結構體，牧舉等。

HAL的狀態結構體：

HAL_StatusTypeDef

它包含的頭文件：

#include "stm32f1xx.h"

#include "Legacy/stm32_hal_legacy.h"

  --------------------------------------------------------------------------------------------------------------------------------

stm32f103xe.h（舉F103的例子）包含了整個庫所共用的配置，這也是所有外設與用戶函數的頭文件所僅需要包含的頭文件。

它定義了：

所有外設寄存器ADC_TypeDef（struct），

所有中斷的編號IRQn_Type（enum），

外設的地址，

#define FLASH_BASE            ((uint32_t)0x08000000)

檢查參數用的宏函數

#define IS_ADC_ALL_INSTANCE(INSTANCE)(((INSTANCE) == ADC1) ||

                                      ((INSTANCE) == ADC2) ||

                                       ((INSTANCE) == ADC3))

外設中斷函數名

#define ADC1_IRQn                 ADC1_2_IRQn

它包含的頭文件包括：

#include"core_cm3.h"   M3的內核文件

#include"system_stm32f1xx.h"  單片機的系統初始化

#include         關于int的聲明~

  --------------------------------------------------------------------------------------------------------------------------------

頭文件的包含關系完全與圖相同，根據這個關系可以看出來，當使用cube配置或更改外設時，stm32f1xx_hal_conf.h改變，會增減一些外設頭文件，這就導致大部分文件需要重新編譯，時間有點長。。。。。。

以生成的dac.c/.h這文件舉例，.h已經生成了extern DAC_HandleTypeDef hdac ，給外部文件提供接口，只要有包含dac.h就可以直接使用hdac。

cube工程生成的設置里，有個選項是用于是否更刪用戶外設.c/.h，要注意自己寫的代碼可能會被刪走。。。。以程序的積累來說的角度來說，我更傾向于寫一個類似于mydac.c/.h的文件，包含dac.h，有點需要。（那里就可以寫很多被定義為weak類型的函數，如回調函數.）
