SPI時序
SPI時序圖如下：
STM32做為主機設計SPI時序一般選用CPOL=1/CPHA=1；
SPI通信配置
1、時鐘使能。GPIO時鐘使能RCC->APB2ENR，SPI時鐘使能RCC->APB2ENR設置。
（為什么還要連接GPIO時鐘，參見STM32參考手冊8.1.4節。手冊上這么說的：對于復用輸出功能，端口必須配置成復用功能輸出模式(推挽或開漏)。）
2、配置GPIO工作模式。配置GPIO片選，由軟件管理（即自定義引腳），推挽輸出，上拉；
配置SPI引腳SCK、MOSI、MISO所用到的引腳為復用功能；GPIOX->CR1 GPIOX->ODR;

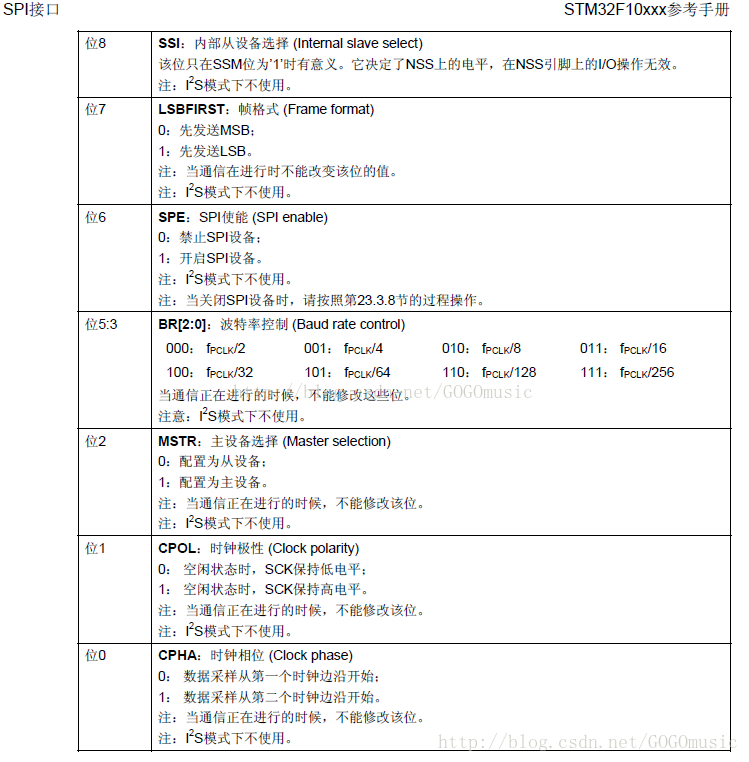

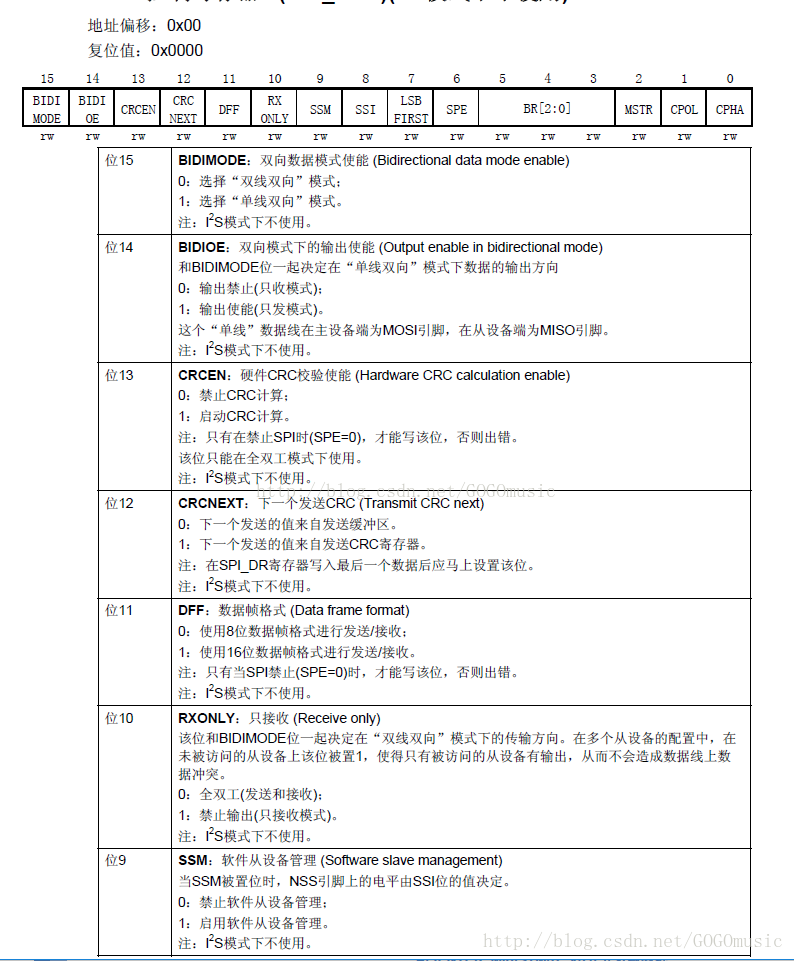

3、SPI設置工作模式。通過配置SPIx->CR1來設置SPI 的工作模式。配置工作模式為全雙工，主機模式，SCK閑時電平為高，第二個時鐘沿(上升沿)采樣數據，內部從機選擇軟件管理模式。設置SPI的時鐘頻率（最大18MHZ），設置數據格式（MSB在前還是LSB在后），內部從機選擇設置為主機（置1）。
4、使能SPI，啟動傳輸。
5，因?yàn)镾PI是同步輸入輸出的，在發送數據的時候已經在接受數據。通過檢測SPIx->SR第一位的狀態來決定要進行發送和接受數據。通過讀取SPIx->DR位的來發送和接受數據。
SPIx->SR寄存器圖：

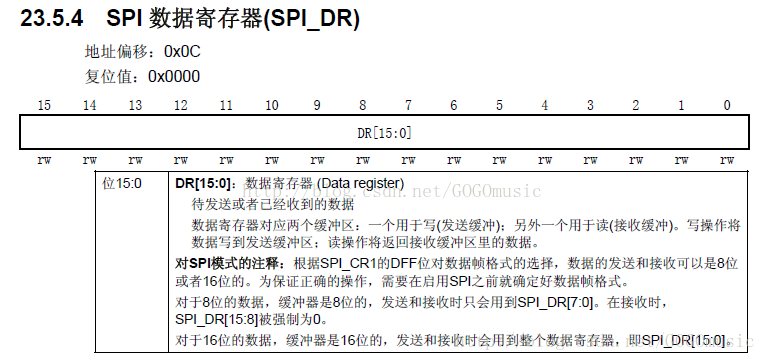

SPIx->DR寄存器圖
#include "spi.h"
//SPI口初始化
//這里針是對SPI1的初始化
void SPI1_Init(void)
{
RCC->APB2ENR|=1<<2; //PORTA時鐘使能
RCC->APB2ENR|=1<<12; //SPI1時鐘使能
//這里只針對SPI口初始化
GPIOA->CRL&=0X000FFFFF;
GPIOA->CRL|=0XBBB00000;//PA5.6.7復用
GPIOA->ODR|=0X7<<5; //PA5.6.7上拉
//這里只針對SPI——CS口初始化
GPIOA->CRL&=0XFFFFF0FF;
GPIOA->CRL|=0X00000300;//PA2推挽輸出
GPIOA->ODR|=1<<2; //PA2上拉
SPI1->CR1|=0<<10;//全雙工模式
SPI1->CR1|=1<<9; //軟件nss管理
SPI1->CR1|=1<<8;
SPI1->CR1|=1<<2; //SPI主機
SPI1->CR1|=0<<11;//8bit數據格式
SPI1->CR1|=1<<1; //空閑模式下SCK為1 CPOL=1
SPI1->CR1|=1<<0; //數據采樣從第二個時間邊沿開始,CPHA=1
SPI1->CR1|=7<<3; //Fsck=Fcpu/256
SPI1->CR1|=0<<7; //MSBfirst
SPI1->CR1|=1<<6; //SPI設備使能
SPI1_ReadWriteByte(0xff);//啟動傳輸(主要作用：維持MOSI為高)
}
//SPI1 速度設置函數
//SpeedSet:0~7
//SPI速度=fAPB2/2^(SpeedSet+1)
//APB2時鐘一般為72Mhz
void SPI1_SetSpeed(u8 SpeedSet)
{
SpeedSet&=0X07; //限制范圍
SPI1->CR1&=0XFFC7;
SPI1->CR1|=SpeedSet<<3; //設置SPI1速度
SPI1->CR1|=1<<6; //SPI設備使能
}
//SPI1 讀寫一個字節
//TxData:要寫入的字節
//返回值:讀取到的字節
u8 SPI1_ReadWriteByte(u8 TxData)
{
u16 retry=0;
while((SPI1->SR&1<<1)==0)//等待發送區空
{
retry++;
if(retry>0XFFFE)return 0;
}
SPI1->DR=TxData; //發送一個byte
retry=0;
while((SPI1->SR&1<<0)==0) //等待接收完一個byte
{
retry++;
if(retry>0XFFFE)return 0;
}
return SPI1->DR; //返回收到的數據
}
