源程序：
;********************************************************************************

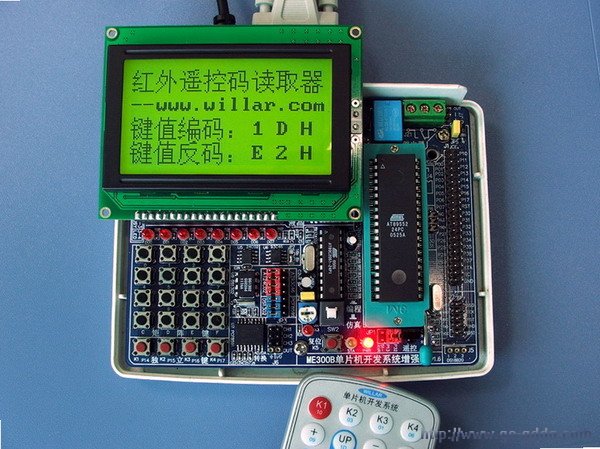

;*  標題:  偉納電子ME300B 單片機 開發系統演示程序 - 12864LCD顯示遙控鍵值讀取器    *
;                                               *
;********************************************************************************
;*  描述:                                                                       *
;*         12864LCD(帶漢字庫)顯示遙控鍵值讀取器                                 *
;*         LCD型號：TS12864A-3（帶漢字庫）或兼容型號      控制器ST7920          *
;*         MCU:AT89S52 ,晶體頻率：11.0592MHz                                    *
;*         P0口為128*64LCD的數據 D0-D7                                          *
;*         K17鍵按下，繼電器吸合。K19鍵按下，繼電器關閉                         *
;*         顯示程序在中斷服務程序之中                                           *                                                                                                        *
;********************************************************************************
;* 【版權】 Copyright(C)偉納電子 www.willar.com  All Rights Reserved            *
;* 【聲明】 此程序僅用于學習與參考，引用請注明版權和作者信息！                  *
;********************************************************************************


        IRCOM  EQU  20H       ;20H-23H IR使用
        X     EQU  26H        ;LCD 地址變量

        IRIN   EQU  P3.2
        BEEP   EQU  P3.7
        RELAY  EQU  P1.3

        RS EQU P2.0
        RW EQU P2.1
        EN  EQU P2.2
        PSB EQU P2.3
        RST EQU P2.5
;------------------------------------------------
         ORG 0000H
         JMP  MAIN

         ORG 0003H         ;外部中斷INT0入口地址
         JMP  IR_IN        ;中斷服務程序
;------------------------------------------------
MAIN:
          MOV   SP,#40H
          MOV   A,#00H
          MOV   R0,#20H
LOOP0:    MOV   @R0,A          ;20H-26H清零
          INC   R0
          CJNE  R0,#27H,LOOP0
          MOV  IE,#81H       ;允許總中斷中斷,使能 INT0 外部中斷
          MOV  TCON,#01H     ;觸發方式為脈沖負邊沿觸發
          SETB  IRIN
          SETB RST
   NOP
   SETB PSB            ;8位數據，并口

          CALL  SET_LCD        ;初始化TS12864A-3
          CALL  MENU1
          CALL  MENU2
          CALL  MENU3
          CALL  MENU4
LOOP1:
          MOV  A,22H
          CJNE  A,#40H,LOOP2    ;K17鍵按下
          CLR   RELAY           ;繼電器吸合
LOOP2:    CJNE  A,#04H,LOOP3    ;K19鍵按下
          SETB  RELAY           ;繼電器關閉
LOOP3:    JMP   LOOP1

;=============================================
;  LCD 初始化設置
;=============================================-
SET_LCD:
          CLR  EN
          MOV  A,#34H     ;34H--擴充指令操作
          CALL  WCOM
          CALL  DELAY1
          MOV  A,#30H     ;30H--基本指令操作
          CALL  WCOM
          CALL  DELAY1

          MOV  A,#0CH     ;開顯示，關光標，
          CALL  WCOM
          CALL  DELAY1
          MOV  A,#01H     ;清除 LCM 顯示屏
          CALL  WCOM
          CALL  DELAY1
          RET
;===================================================
;在 LCM 各行顯示信息字符
;===================================================
LCD_SHOW:

          CJNE  A,#1,LINE2  ;判斷是否為第一行
  LINE1:  MOV  A,#80H       ;設置 LCD 的第一行地址
          CALL  WCOM        ;寫入命令
          CALL  CLR_LINE    ;清除該行字符數據
          MOV  A,#80H       ;設置 LCD 的第一行地址
          CALL  WCOM        ;寫入命令
          JMP  FILL

  LINE2:  CJNE  A,#2,LINE3  ;判斷是否為第三行
          MOV  A,#090H      ;設置 LCD 的第三行地址
          CALL  WCOM        ;寫入命令
          CALL  CLR_LINE    ;清除該行字符數據
          MOV  A,#090H      ;設置 LCD 的第三行地址
          CALL  WCOM
          JMP  FILL

  LINE3:  CJNE  A,#3,LINE4  ;判斷是否為第三行
          MOV  A,#088H      ;設置 LCD 的第三行地址
          CALL  WCOM        ;寫入命令
          CALL  CLR_LINE    ;清除該行字符數據
          MOV  A,#088H      ;設置 LCD 的第三行地址
          CALL  WCOM
          JMP  FILL

  LINE4:  CJNE  A,#4,LINE5  ;判斷是否為第三行
          MOV  A,#098H      ;設置 LCD 的第三行地址
          CALL  WCOM        ;寫入命令
          CALL  CLR_LINE    ;清除該行字符數據
          MOV  A,#098H      ;設置 LCD 的第三行地址
          CALL  WCOM

  FILL:   CLR  A            ;填入字符
          MOVC  A,@A+DPTR   ;由消息區取出字符
          CJNE  A,#0,LC1    ;判斷是否為結束碼
  LINE5:  RET
  LC1:    CALL  WDATA       ;寫入數據
          INC  DPTR         ;指針加1
          JMP  FILL         ;繼續填入字符
          RET
;=================================================
;清除該行 LCM 的字符
;=================================================
CLR_LINE:
          MOV  R0,#16      ;
   CL1:   MOV  A,#' '
          CALL  WDATA
          DJNZ  R0,CL1
          RET
;==================================================
;LCM 顯示工作菜單信息
;==================================================
MENU1:
         MOV   DPTR,#MENU1A
         MOV   A,#1         ;在第一行顯示信息
         CALL  LCD_SHOW
         RET
MENU1A:  DB  "紅外遙控碼讀取器",0

MENU2:
         MOV   DPTR,#MENU2A
         MOV   A,#2         ;在第二行顯示信息
         CALL  LCD_SHOW
         RET
MENU2A:  DB  "--www.willar.com",0

MENU3:
         MOV   DPTR,#MENU3A
         MOV   A,#3         ;在第三行顯示信息
         CALL  LCD_SHOW
         RET
MENU3A:  DB  "鍵值編碼：- - H",0

MENU4:
         MOV   DPTR,#MENU4A
         MOV   A,#4         ;在第四行顯示信息
         CALL  LCD_SHOW
         RET
MENU4A:  DB  "鍵值反碼：- - H",0

;==============================================
; 寫指令使能子程序
;RS=L,RW=L,D0-D7=指令碼，E=高脈沖
;==============================================
WCOM:
          MOV  P0,A
          CLR RS
          CLR RW
          SETB EN
          CALL  DELAY0
          CLR EN
          RET
;=============================================
;寫數據使能子程序
;RS=H,RW=L,D0-D7=數據，E=高脈沖
;=============================================
WDATA:
          MOV   P0,A
          SETB  RS
          CLR   RW
          SETB  EN
          CALL  DELAY0
          CLR   EN
          RET

DELAY0:   MOV  R7,#250      ;延時500微秒
          DJNZ  R7,$
          RET
;===============================================
;在 LCM 第三行、第四行顯示字符
;A=ASC DATA, B=LINE X POS
;===============================================
LCDP3:                    ;在LCD的第三行顯示字符
         PUSH  ACC        ;
         MOV  A,B         ;設置顯示地址
         ADD  A,#088H     ;設置LCD的第三行地址
         CALL  WCOM       ;寫入命令
         POP  ACC         ;由堆棧取出A
         CALL  WDATA      ;寫入數據
         RET

LCDP4:                    ;在LCD的第四行顯示字符
         PUSH  ACC        ;
         MOV  A,B         ;設置顯示地址
         ADD  A,#098H     ;設置LCD的第四行地址
         CALL  WCOM       ;寫入命令
         POP  ACC         ;由堆棧取出A
         CALL  WDATA      ;寫入數據
         RET
;=================================================
; IR 譯碼子程序
;中斷服務程序
;=================================================
IR_IN:
          CLR EA         ;暫時關閉CPU的所有中斷請求
          PUSH  ACC
          PUSH  PSW
          SETB  PSW.3     ;選擇工作寄存器組1
          CLR   PSW.4

          MOV   R0,#IRCOM
          MOV  R1,#04H
I1:       JNB  IRIN,I2       ;等待 IR 信號出現
          LCALL CONV
          DJNZ  R1,I1
          JMP  IR_OUT
 I2:      MOV  R4,#20
 I20:     CALL  DEL
          DJNZ  R4,I20
          JB  IRIN,I1        ;確認IR信號出現
 I21:     JB  IRIN,I3        ;等 IR 變?yōu)?a href="http://m.weightgang.cn/zhuanti/qbnP0C" style="color:#4595e6;" target="_blank">高電平
          CALL  DEL
          JMP  I21
 I3:      MOV  R3,#0         ;8位數清為0
 LL:      JNB  IRIN,I4       ;等 IR 變?yōu)?a href="http://m.weightgang.cn/zhuanti/qXzvTS" style="color:#4595e6;" target="_blank">低電平
          CALL  DEL
          JMP  LL
 I4:      JB  IRIN,I5        ;等 IR 變?yōu)楦唠娖?br/>          CALL  DEL
          JMP  I4
 I5:      MOV  R2,#0         ;0.14ms 計數
 L1:      CALL  DEL
          JB  IRIN, N1       ;等 IR 變?yōu)楦唠娖?br/>                             ;IR=0，檢查R2中的計數值
          MOV  A,#8
          CLR  C
          SUBB  A,R2         ;判斷高低位
                             ;IF C=0  BIT=0
          MOV  A,@R0
          RRC  A
          MOV  @R0,A         ;處理完一位
          INC  R3
          CJNE  R3,#8,LL     ;需處理完8位
          MOV  R3,#0
          INC  R0
          CJNE  R0,#24H,LL   ;收集到4字節了
          JMP   IR_SHOW
 N1:      INC  R2
          CJNE  R2,#30,L1    ;0.14ms 計數過長則時間到自動離開

IR_OUT:   POP  PSW
          POP  ACC
          SETB  EA
          RETI

;------------------------------------------------------------------
IR_SHOW:
          MOV A,22H
          CPL A                ;將22H取反后和23H比較
          CJNE A,23H,IR_SHOW1  ;如果不等表示接收數據發生錯誤,放棄。
          CALL   CONV
          CALL  BEEP_BL        ;蜂鳴器鳴響表示解碼成功
IR_SHOW1:
          JMP  IR_OUT
;===============================================
;編碼轉換為 ASCII 碼并顯示
;===============================================
CONV:
          MOV   X,#5        ;設置顯示起始位置
          MOV   A,22H
          ANL   A,#0F0H      ;取出高四位二進制數
          SWAP  A            ;高四位與低四位互換
          PUSH  ACC          ;壓入堆棧
          CLR   C            ;C=0
          SUBB  A,#0AH       ;減10
          POP   ACC          ;彈出堆棧
          JC    ASCII0       ;該數小于10，轉ASCII0
          ADD   A,#07H       ;大于10的數加上37H
ASCII0:   ADD   A,#30H       ;小于10的數加上30H
          MOV   B,X
          CALL  LCDP3

          MOV   A,22H
          ANL   A,#0FH        ;取出低四位二進制數
          PUSH  ACC
          CLR   C
          SUBB  A,#0AH        ;減10
          POP   ACC
          JC    ASCII1        ;該數小于10，轉ASCII0
          ADD   A,#07H        ;大于10的數加上37H
ASCII1:   ADD   A,#30H        ;小于10的數加上30H
          INC   X
          MOV   B,X
          CALL  LCDP3

          MOV   X,#5         ;設置顯示起始位置
          MOV   A,23H        ;反碼
          ANL   A,#0F0H      ;取出高四位二進制數
          SWAP  A            ;高四位與低四位互換
          PUSH  ACC          ;壓入堆棧
          CLR   C            ;C=0
          SUBB  A,#0AH       ;減10
          POP   ACC          ;彈出堆棧
          JC    ASCII2       ;該數小于10，轉ASCII0
          ADD   A,#07H       ;大于10的數加上37H
ASCII2:   ADD   A,#30H       ;小于10的數加上30H
          MOV   B,X
          CALL  LCDP4

          MOV   A,23H
          ANL   A,#0FH        ;取出低四位二進制數
          PUSH  ACC
          CLR   C
          SUBB  A,#0AH        ;減10
          POP   ACC
          JC    ASCII3        ;該數小于10，轉ASCII0
          ADD   A,#07H        ;大于10的數加上37H
ASCII3:   ADD   A,#30H        ;小于10的數加上30H
          INC   X
          MOV   B,X
          CALL  LCDP4
          RET
;===================================================
;蜂鳴器響一聲子程序
;===================================================
BEEP_BL:
         MOV  R6,#100
  BL1:   CALL  DEX1
         CPL  BEEP
         DJNZ  R6,BL1
         MOV  R5,#25
         CALL  DELAY
         RET
 DEX1:   MOV  R7,#180
 DEX2:   NOP
         DJNZ  R7,DEX2
         RET
 DELAY:                    ;延時R5×10MS
         MOV  R6,#50
  D1:    MOV  R7,#100
         DJNZ  R7,$
         DJNZ  R6,D1
         DJNZ  R5,DELAY
         RET
;===============================================
; DELAY  R5*0.14MS
DEL:
          MOV  R5,#1       ;IR解碼使用
DEL0:     MOV  R6,#2
DEL1:     MOV  R7,#32
DEL2:     DJNZ  R7,DEL2
          DJNZ  R6,DEL1
          DJNZ  R5,DEL0
          RET

DELAY1:                    ;延時5MS
         MOV  R6,#25
  DL2:   MOV  R7,#100
         DJNZ  R7,$
         DJNZ  R6,DL2
         RET
;================================================
        END
