原理圖如圖所示：

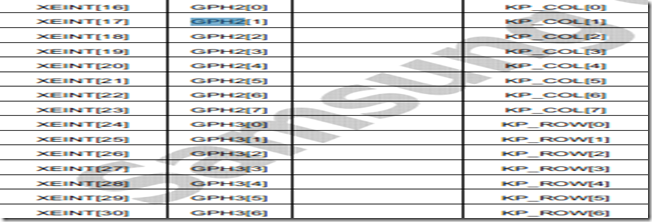

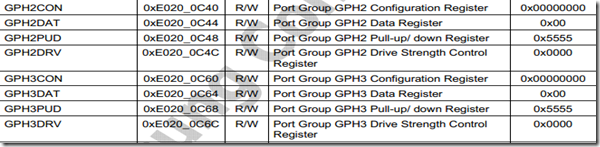

查詢用戶手冊得到：

程序例子：（完整代碼見“代碼下載鏈接”）

1、輪詢的方式查詢按鍵事件
/*main.c*/
核心代碼如下：
while(1)
{
dat = GPH2DAT;
if(dat & (1<<0)) // KEY1被按下，則LED1亮，否則LED1滅
GPJ2DAT |= 1<<0; // OFF
else
GPJ2DAT &= ~(1<<0); // ON
if(dat & (1<<1)) // KEY2被按下，則LED2亮，否則LED2滅
GPJ2DAT |= 1<<1;
else
GPJ2DAT &= ~(1<<1);
if(dat & (1<<2)) // KEY3被按下，則LED3亮，否則LED3滅
GPJ2DAT |= (1<<2);
else
GPJ2DAT &= ~(1<<2);
if(dat & (1<<3)) // KEY4被按下，則LED4亮，否則LED4滅
GPJ2DAT |= 1<<3;
else
GPJ2DAT &= ~(1<<3);
}
程序很簡單，首先配置GPJ2_0/1/2/3引腳為輸出功能以及配置GPH2_0/1/2/3引腳為輸入功能，然后使用輪詢的方式不斷的讀GPH2_0/1/2/3引腳的值，當檢測到某個按鍵被按下時，即對應的引腳為低，此時我們點亮對應的LED，否者讓LED保持熄滅的狀態。
用查詢的方式來檢測按鍵太占CPU使用率了，除了檢測按鍵，CPU無法進行其他工作，后面學習中斷的知識后，我們將改用中斷的方式來檢測按鍵中斷，這將大大降低CPU的使用率。

關鍵字：S5PV210 按鍵控制 LED 引用地址：S5PV210按鍵控制LED
