無論您是在測試臺上還是在自動測試系統中使用通用計數器，都希望能盡可能快速而精準地得到數據。為加快測試的進程，您有幾件可做的事情。今天的計數器能夠在前面板上顯示直方圖和趨勢圖，幫助您在工作臺上更快洞察您的設計，更快得到測試結果?？偩€速度提升也改進了測試系統吞吐量，各種內置特性能 為您提供更高的分辨率和更快的測試速度。在各種應用領域，例如晶體振蕩器設計和測試、陶瓷諧振器測試、數據通信系統測試和雷達驗證測試等領域，更快的頻率和時間測量都是極其重要的。今天您將了解如何加快使用通用計數器執行頻率和時間測量。

是德科技計數器

快照: 測試晶體振蕩器

一家知名晶體振蕩器制造商打算擴大生產線和提高測試吞吐量。 他們擁有許多測試臺，每一個測試臺都包含多臺單通道的計數 器。通過使用雙通道 Keysight 53230A 通用頻率計數器/計時器， 依靠著雙通道的并行測量功能，測試工程師在每個測試臺上將吞 吐量提高了兩倍以上。除通道數增加外，以下因素也可以提高吞 吐量: 在滿足測試分辨率位數要求的情況下選擇盡可能短的選通 時間；使用適合的自動電平、前面板顯示和數據傳輸?shù)仍O(shè)置。

通過工作臺上的計數器測量更快洞察產品設計

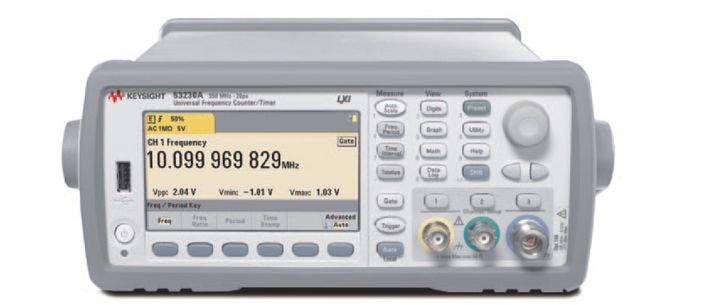

當您在工作臺上用計數器進行測量時，首先需要為被測信號選擇了正確的儀器設置。能 在計數器前面板上查看信號信息，將會增加您對測量設置正確的信心。例如，計數器前 面板顯示的輸入信號電壓峰峰值、最小值和最大值能幫助您選擇正確的輸入范圍和觸發電平。

Keysight 53200A 系列通用頻率計數器/計時器的前面板圖形顯示功能將進一步幫助您顯示所測數據。例如，Keysight 53230A 為您提供趨勢圖和直方圖的顯示選擇。趨勢圖顯示測得的數據如何隨時間變化，直方圖則顯示數據的分布狀況。趨勢圖通過顯示漂移的方向和幅度，幫助您迅速識別漂移信號。它也為您提供所產生漂移有多快的信息。請見圖 1。

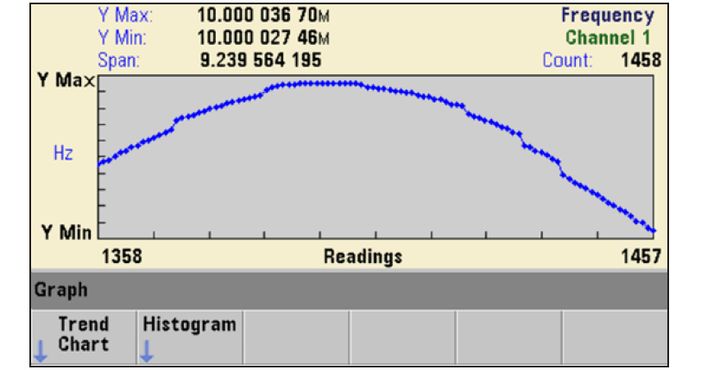

圖1: 53230A計數器 的趨勢圖

直方圖為您顯示噪聲信號的分布。如果噪聲如您預期的呈高斯分布，說明測量是正常進行的。如果在某一頻率意外出現高百分比的測量結果，說明存在對信號的非預期調制效應，您需要跟蹤尋找這一調制源。見圖 2。如果計數器不具備圖形功能，那么您必須首先察覺出潛在問題，然后配置測試以采集大量數據，把數據返回計算機，再用計算機對數據進行分析。而現在所有這些功能都已內置在計數器中，您能在工作臺上用新的計數器更快洞察設計的產品指標，節省大量測試時間。

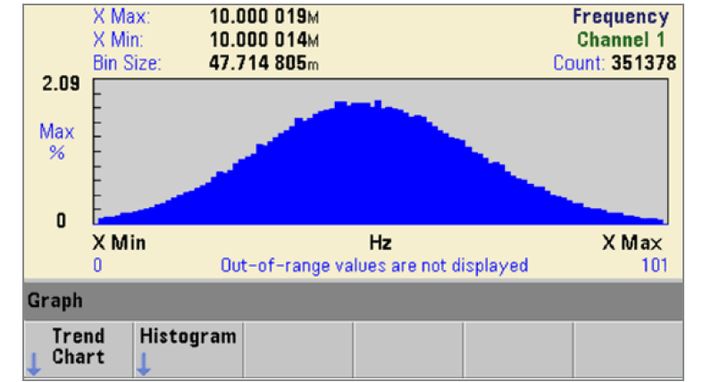

圖2:53230A計數器的直方圖

進行更快的系統測量

當您在自動測試系統中使用計數器時，獲取讀數的總時間可分為兩大部分: 總線交流時間和測量時間?？偩€交流時間也可分為兩部分: 命令配置測量所需的時間，以及命令將測量結果傳回計算機所需的時間。在過去幾年中，測試儀器設計師已經顯著縮短了總線 交流時間。最新是德科技計數器的總線交流速度大約比上一代計數器快 100 倍，并可更快處理程序命令，且在更短時間內將測量結果返回計算機。鑒于最新型計數器已經極 大縮短了總線交流時間，影響頻率讀數速度的主要因素成為測量時間。為縮短測量時間，您可做下面幾件事情:

– 選擇正確的選通時間

加快計數器測量的最明顯方法是在保持所要求測試分辨率位數的前提下，選擇最小的選通時間。選通時間越長，可得到的分辨率位數就越高，但顯然花得時間也越長?，F(xiàn)代倒數計數器所采用的技術能在增加分辨率位數的同時避免選通時間正比增加。例 如，如果計數器采用 10 MHz 基準振蕩器，基準本身在 1 s 測量時間內將得到7位的分 辨率。通過應用分辨率增強技術，10 MHz 時鐘能產生 10 位的分辨率。因此要認真查 看計數器的技術指標，按所要求的分辨率位數選擇相應的選通時間。

– 使用最快的接口

一些計數器提供了多種與 PC 連接的接口。例如 Keysight 53200A 系列計數器有標配的 LAN、 USB 和 GPIB 接口。如果速度是您應用的關鍵要求，則應選擇最快的接口。單次測量 和塊讀數吞吐量都受您選擇接口的影響。請參看表 1 和表 2 的詳細信息。

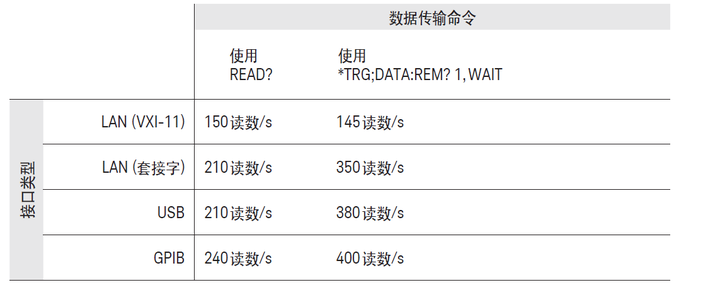

表 1: 基于接口類型和數據傳輸命令的 Keysight 53230A 單次測量吞吐量速率

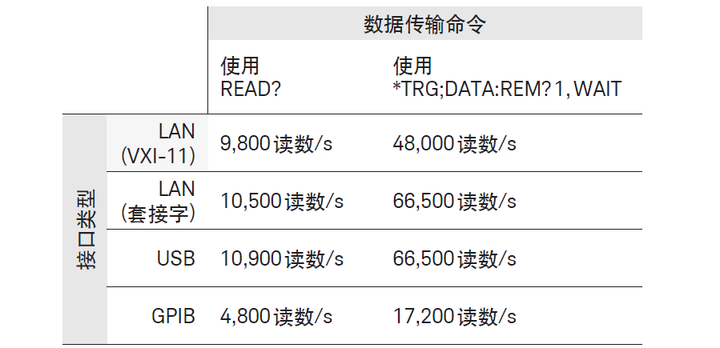

表 2: 基于接口類型和數據傳輸命令的 Keysight 53230A計數器快讀數吞 吐量速率

– 選擇正確的命令將測量數據傳回 PC

您的計數器可能提供多種將數據傳回 PC 的方法。不同方法也 許會有不同的數據傳輸率。表 1 和表 2 示出 53230A 的吞吐量， 可見數據傳輸命令對讀取速率是有影響的。因此，如果要采集 大量讀數并盡可能減小測量總時間，則應選擇最快的傳輸數據 至 PC 的方法。

– 關閉自動電平

自動電平是自動確定測量所用觸發電平的一項功能。計數器測量輸入信號的最小電壓和最大電壓，計算峰峰電壓，然后把觸發電平設置為峰峰值的 50%。 當然，做這些事情是需要時間 的。為去除自動尋找觸發電平所花的時間，如果您了解信號狀況，就可自己設置觸發電平。就是關閉自動電平功能，把觸發電平設置為所要的值。

測量技巧

您可把自動電平設置為 "ONCE"。這將把計數器設置為執行一 次自動電平功能，然后禁用自動電平功能。當您不知道如何 設置測量觸發，但希望在設置一旦確定后就不再改變時，可 以用這種辦法。此時計數器將確定觸發設置，并在后面的測 量中沿用這一設置。這樣做能夠節省測量時間，因?yàn)樽詣与?平僅僅用了一次。

– 關閉前面板顯示 關閉有些儀器的前面板顯示有助于加快測量。許多任務都要分 攤內部微處理器的時間，包括執行測量，處理總線交流和為前 面板顯示提供信息。如果關閉顯示，處理器就可把全部時間用 到測量和處理數據上。例如，在前面板顯示開啟時，Keysight 53230A計數器能在 1.35 s 內執行 75,000 次頻率測量并把測量 結果保存到內部存儲器。而當顯示關閉時，完成同樣的任務只 需要 1.22 s。由于測量時間主要由所選的選通時間決定，總線 交流部分所用的時間不受顯示狀態的影響。不過，計數器必須 在內部處理測量數據并把結果保存到存儲器。這些功能都會占 用內部處理器時間，因此關閉顯示能夠加快數據處理。

測量技巧

為縮短總測量時間，應盡可能把同類測量項目分到一組。例 如先執行所有頻率測量，再執行所有周期測量，而不是每次 測量都要改變測量類型，同時還應盡量減少量程和觸發電平 的改變。改變測量配置需要時間 - 53200A 系列計數器一般需 要 50 ms。 – 關閉前面板顯示 關閉有些儀器的前面板顯示有助于加快測量。許多任務都要分 攤內部微處理器的時間，包括執行測量，處理總線交流和為前 面板顯示提供信息。如果關閉顯示，處理器就可把全部時間用 到測量和處理數據上。例如，在前面板顯示開啟時，Keysight 53230A計數器能在 1.35 s 內執行 75,000 次頻率測量并把測量 結果保存到內部存儲器。而當顯示關閉時，完成同樣的任務只 需要 1.22 s。由于測量時間主要由所選的選通時間決定，總線 交流部分所用的時間不受顯示狀態的影響。不過，計數器必須 在內部處理測量數據并把結果保存到存儲器。這些功能都會占 用內部處理器時間，因此關閉顯示能夠加快數據處理。

結論

無論您是在工作臺上，還是在自動測試系統中使用通用計數器進行測量，都可通過選擇計數器的功能特性和采用各種技術縮短總測試時間，從而更快地洞察您的設計。在工作臺上，可通過前面板顯示特性 (例如輸入信號的電壓和觸發信息) 加快洞察設計性能的時間。

前面板趨勢圖和直方圖顯示幫助您更快了解所進行的測 量。您也可通過選擇正確的接口和數據傳輸方法，以及適合的參數設置 (如選通時間、自動電平和前面板顯示設置) 實現更快的系統測量。如果您經常要執行頻率測量，是德科技計數器將為您提供可以信賴的快速、穩定和精確的測量。
