石英晶體振蕩器的檢測方法

　　1．測量電阻法 用萬用表R&TImes;10k檔測量石英晶體振蕩器的正、反向電阻值，正常時均應為∞（無窮大）。若測得石英晶體振蕩器有一定的阻值或?yàn)?，則說明該石英晶體振蕩器已漏電或擊穿損壞。

　　2．測量電容量法 通過用電容表或具有電容測量功能的數字萬用表測量石英晶體振蕩器的電容量，可大致判斷出該石英晶體振蕩器是否已變值。例如，遙控發射器中常用的45kHz、480kHZ、500kHZ和560kH-Z石英晶體振蕩器的電容近似值分別為296~310pF、350~360 PF、405~430 PF、170-196 PF。若測得石英晶體振蕩器的容量大于近似值或無容量，則可確定是該石英晶體振蕩器已變值或開路損壞。

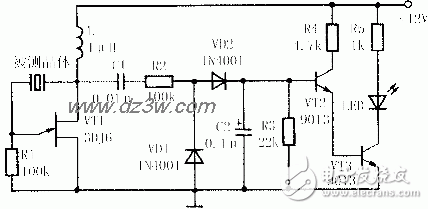

　　3．用測試電路檢測 用晶體管及有關外轉元件組成的測試電路也可以檢測也石英晶體振蕩器是否完好。

　　若將石英晶體振蕩器接入電路中（注意，石英晶體振蕩器的兩條引線不能相距過近），電路能起振，LED指示燈閃爍，則說明該石英晶體振蕩器性能良好；若將石英晶體振蕩器接入電路后，電路不起振，LED指示燈也不亮，則說明該石英晶體振蕩器已損壞。

　　石英晶體好壞的判斷方法

　　對石英晶體振蕩的測量一般應借助儀器，況且它的質量參數項目較多。如果要判斷石英晶體的好壞，則可借助一只萬用表來進行測量。

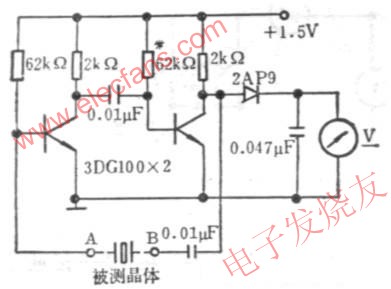

　　用萬用表測量時，將萬用表置于Rx1k檔，先測量石英晶體的兩端。正常的石英晶體用電阻檔測量時，它的阻值應該是無窮大，表頭指針不應該擺動。如果表頭指針擺動，且阻值很小，則表示該被測石英晶體己損壞。如須進一步進行判斷，可按下圖所示線路進行測量。

　　圖示線路當A、B端來接上石英晶體時，萬用表電壓檔指示約為0.75V。當接上石英晶體后，電路應起振，同時電壓即升高，一般應在1.26V左右。如符合上述要求，則說明該被測石英晶體是可以用的。如果接上石英晶體后，電壓指示無變化，則說明該被測石英晶體已失效，沒有使用價值了。

　　圖示線路中要求晶體三極管p高一些，以便在低電壓下能起振，三極管集電極電流調在0.3mA左右。
