新型微控制器板評測工具套件提供豐富的工具集和功能可延長物聯網(IoT)產品的電池續航力

超低功耗半導體解決方案供應商Ambiq Micro宣布推出一對Apollo MCU評測工具套件：“Apollo EVB”評測板和“Apollo EVK”評測工具套件，使得工程師能夠評測Apollo亞閾值微控制器的能力和尖端低功耗性能。

全新Apollo MCU于今年1月發表，是基于32位ARM® Cortex-M4浮點微控制器的新器件，其能耗比性能相當?shù)腗CU通常降低5至10倍，重新定義了“低功耗”性能。Apollo MCU顯著降低能耗是通過Ambiq擁有專利權的亞閾值功率優化技術(Subthreshold Power Optimized Technology, SPOT)平臺實現的，可以顯著延長可穿戴電子產品和其它電池供電IoT應用的電池續航力。

EVB評測板是主工具套件的關鍵特性，集成了板載硬件調試器和完整的軟件開發工具套件(Software Development Kit, SDK)。此外，此系統還配備了FreeRTOS、所有必需的硬件驅動器，以及豐富的代碼示例，能夠?qū)崿F(xiàn)快速有效的硬件和軟件評測、開發、調試和原型構建。

這種基于Eclipse的圖形軟件集成設計環境(IDE)和開放式片上(OpenOCD)調試器命令行終端接口在沒有任何外部模塊或硬件的條件下運行，但是也可以通過標準10引腳ARM連接器提供外部支持，利用Keil、IAR、Segger或Lauterbach等第三方工具進行調試?；暹€可通過AM-Link模式作為外部目標/原型構建系統的單獨調試器運行，用于在電路(in-circuit)調試。此外，它還包括支持指令跟蹤宏單元(Instruction Trace Macrocell, ITM)調試輸出信息的串行線輸出(serial wire output, SWO)通道。

EVB系統可通過PC USB端口或套件內包括的DC適配器引出的單根micro-USB電纜供電，也可連接外部電池或電源。使用板載電壓調節器或外部電池連接器時，可以通過跨接線設置選擇2.0V或3.3V系統運作電壓。此外，該評測板為Apollo MCU和擴展連接器外設提供了分流電源軌，可以實現單個電源及在兩條電源軌上同時開展電流測定。

EVB具有數個板載用戶接口，包括三個用戶按鍵、一個MCU復位按鍵、四個用戶LED，以及一個串行-線-調試活動LED。底板還在2x14引腳陣列中包括四個母擴展卡連接器，這個引腳陣列也用作接頭測試點。底板還附加一個直角2x14接頭連接器，用于連接較小的擴展卡。

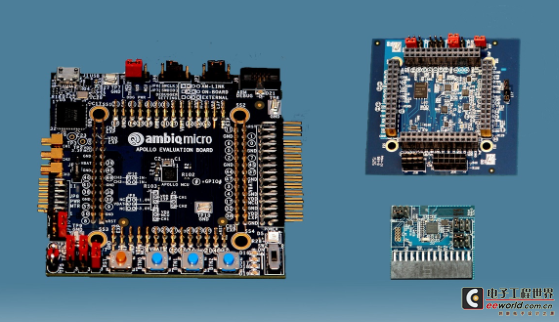

第二個套件Apollo EVK評測工具套件增加了更多功能，包括EVB板系統和附加模塊，這個附加模塊包括一個藍牙低功耗(BLE)附加卡和一個傳感器擴展卡。

BLE附加卡基于Dialog Semiconductor的低功耗powerDA14581，包括一個板載2.4GHz天線。傳感器擴展卡預安裝許多不同的傳感器，包括多個三軸加速計、陀螺儀和磁力計，以及用于儲存?zhèn)鞲衅鲾?shù)據的128MB串行閃存。這款模塊化電路板還允許通過飛線(fly-lead)方法或通過備用附加板增加其它無線電與/或傳感器。

Ambiq Micro 公司現已提供Apollo EVB評測板和Apollo EVK評測套件，價格分別是249美元和299美元。
